Описание реле давления *РД(П)

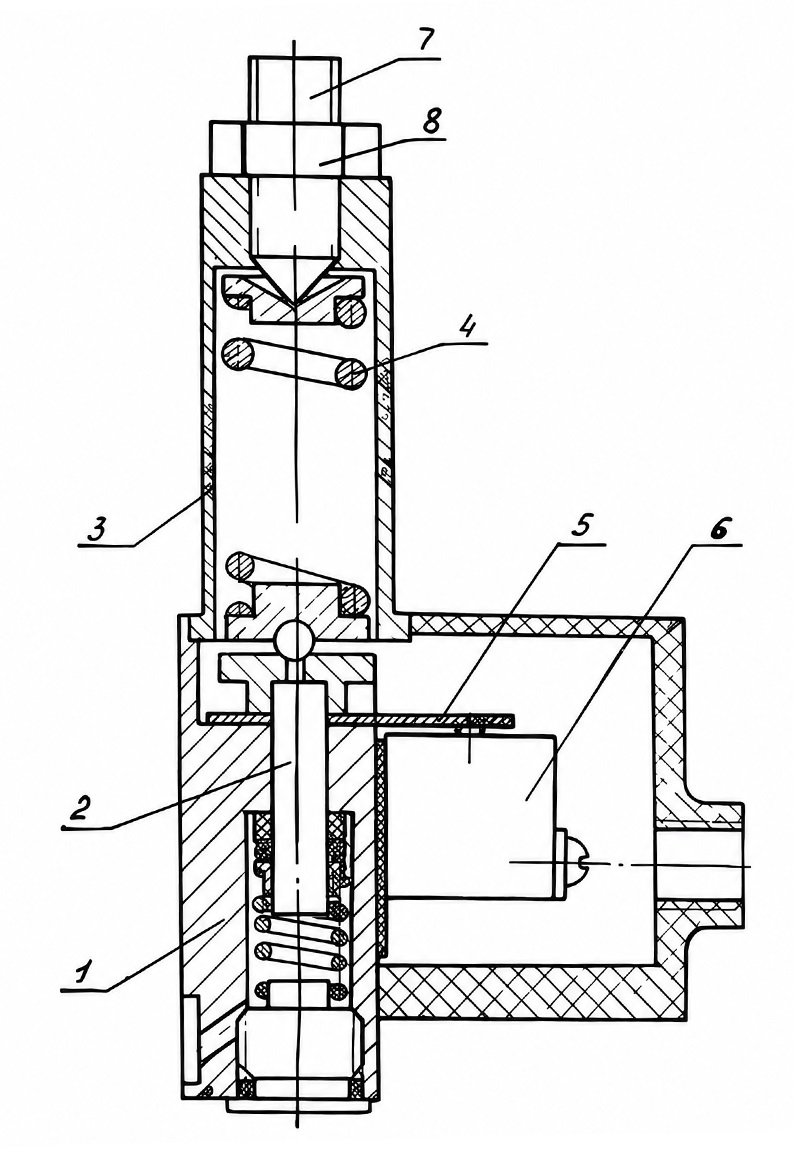

Реле давления 1РД УХЛ4, 2РД УХЛ4, 3РД УХЛ4, 4РД УХЛ4 резьбового присоединения и 1РДП УХЛ4, 2РДП УХЛ4, 3РДП УХЛ4, 4РДП УХЛ4 стыкового (притычного) присоединения применяются для контроля давления рабочей среды в гидравлических системах станков и других машин.
Реле давления типа РД, РДП работают на чистых минеральных маслах с кинематической вязкостью от 10 до 22 0мм²/с, при температуре масла +10 ... +70 °С.
Исполнения по присоединению:
- 1(2,3,4)РД УХЛ4 - резьбовое присоединение;
- 1(2,3,4)РДП УХЛ4 - стыковое присоединение.
Структура условного обозначения
|
1 |
2 |
3 |
4 |
|---|---|---|---|
|
1 |
РД |
П |
УХЛ 4 |
| 1 | Номинальное давление на входе |
1 = 6,3 МПа 2 = 10 МПа 3 = 20 МПа 4 = 32 МПа |
| 2 | Тип устройства | РД = реле давления |
| 3 | Тип присоединения |
Без обозначения = трубное (резьбовое) П = стыковое |
| 4 | Климатическое исполнение и категория размещения | УХЛ 4 |
Параметры реле давления РД УХЛ4, РДП УХЛ4
|
Параметр |
Исполнения |
|||
|---|---|---|---|---|
|
1РД(П)УХЛ4 |
2РД(П)УХЛ4 |
3РД(П)УХЛ4 |
4РД(П)УХЛ4 |
|
| Давление на входе номин. / макс. / мин., МПа |
6,3 / 7,0 / 0,6 |
10 / 11 / 0,8 |
20 / 22 / 1,0 |
32 / 35 / 3,0 |
| Зона нечувствительности, МПа |
0,8 |
1,2 |
1,8 |
2,2 |
| Масса реле давления, кг |
0,8 |
|||
Габаритные и присоединительные размеры *РД(П)
