Г11-11А - Насос шестеренный масляный
Г11-11А - Насос шестеренный масляный, 5 л/мин, 5 бар, крепление на лапах
Описание Г11-11А
Насос Г11-11А — шестеренный масляный насос серии Г11-1 с креплением на лапах. Предназначен для нагнетания постоянного по величине и направлению потока минерального масла и других смазывающих жидкостей, не вызывающих коррозию, с кинематической вязкостью от 17 до 400 мм²/с при температуре жидкости от +10 до +55 °С. Номинальное давление на выходе — 0,5 МПа (5 бар), номинальная частота вращения — 1450 об/мин.
Насос устанавливается на жестком основании на двух лапах. Привод — от электродвигателя через упругую муфту. Насос можно монтировать в горизонтальном или вертикальном положении.
Применение:
- системы смазки станков и другого стационарного оборудования
- подача масла к трущимся деталям и узлам
- маломощные гидравлические системы с давлением до 0,5 МПа
Структура условного обозначения
| 1 | 2 | - | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
|
|
Г11 | 1 | 1 | А | Л |
| 1 | Исполнение по виду крепления |
Без обозначения = крепление на лапах А = фланцевое крепление |
| 2 | Модель насоса | Г11 |
| 3 | Группа насоса | 1 |
| 4 | Типоразмер насоса | 1 |
| 5 | Индекс подачи |
Без обозначения = 8 л/мин (рабочий объем 8 см³) А = 5 л/мин (рабочий объем 5 см³) Б = 3 л/мин (рабочий объем 3 см³) |
| 6 | Направление вращения вала |
Без обозначения = правое Л = левое (под заказ) Р = реверсивное (под заказ) |
Технические характеристики Г11-11А
| Параметр | изм. | Г11-11 | Г11-11А | Г11-11Б |
|---|---|---|---|---|
| Рабочий объем | см³ | 8,0 | 5,0 | 3,0 |
| Номинальная подача | л/мин | 8 | 5 | 3 |
| Коэффициент подачи, не менее | % | 76 | 74 | 69 |
| Номинальное давление на выходе | МПа (бар) | 0,5 (5) | ||
| Максимальное давление на выходе | МПа (бар) | 0,6 (6) | ||
| Давление на входе | МПа (бар) | −0,02…+0,02 (−0,2…+0,2) | ||
| Частота вращения номинальная | об/мин | 1450 | ||
| Частота вращения минимальная | об/мин | 600 | ||
| Частота вращения максимальная | об/мин | 1500 | ||
| Мощность насоса при номинальном давлении | кВт | 0,25 | 0,14 | 0,13 |
| Резьба на всасывающем и нагнетающем каналах | — | K 3/8" | K 1/4" | |
| Глубина всасывания, не более | м | 0,5 | ||
| Масса насоса, не более | кг | 2,2 | ||
| Кинематическая вязкость рабочей жидкости | мм²/с (сСт) | 17…400 | ||
| Температура рабочей жидкости | °C | +10…+55 | ||
| Температура окружающей среды | °C | +1…+40 | ||
| Класс чистоты рабочей жидкости, не грубее | — | 13 по ГОСТ 17216-71 | ||
| Тонкость фильтрации, не грубее | мкм | 40 | ||

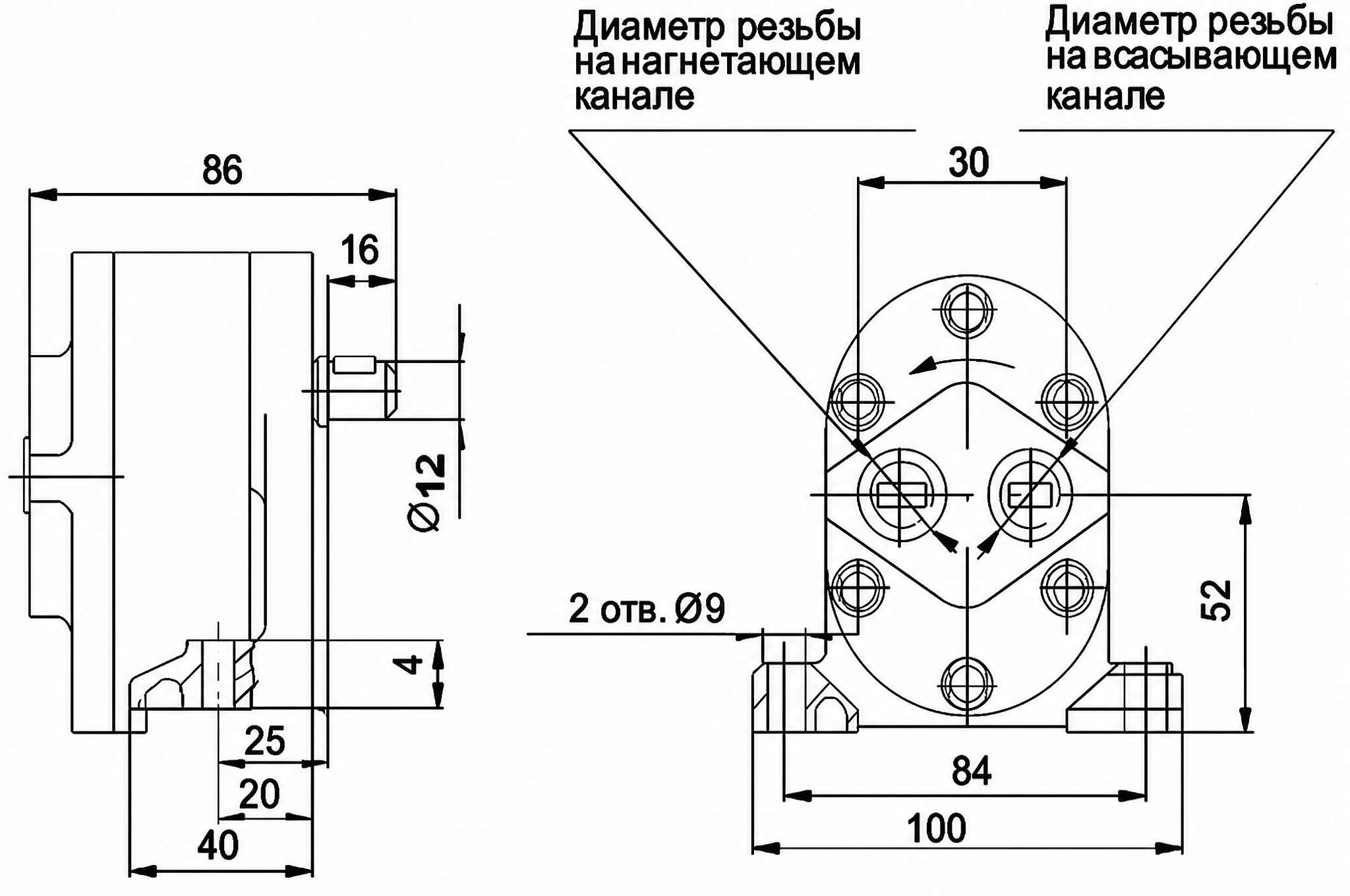

Габаритные и присоединительные размеры Г11-11А
| Параметр | Значение |
|---|---|
| Всасывающий и нагнетающий каналы | K 3/8" (Г11-11), K 1/4" (Г11-11А, Г11-11Б), коническая резьба по ГОСТ 6111-52 |
| Расстояние между каналами | 30 мм |
| Приводной вал | Ø12 мм, шпоночный, выступ 16 мм |
| Крепление | 2 отверстия Ø9 мм в лапах, расстояние между отверстиями 84 мм |
| Высота оси вала от опорной плоскости | 68,5 мм |
| Высота осей каналов от опорной плоскости | 52 мм |
| Габариты (Д × Ш × В) | 86 × 100 × 101 мм |
