МКРВ-20/3С2Р2 - Гидроклапан редукционный
МКРВ-20/3С2Р2 - Гидроклапан редукционный
Описание МКРВ-20/3С2Р2
Главная функция гидравлических редукционных клапанов МКРВ-20/3С2Р2 в стыковом монтаже — поддержание в отводящем канале стабильного давления, величина которого 250 бар ниже, чем в подводящей линии. Эти устройства находят применение в гидросистемах прессов, литьевых машин и металлообрабатывающих станков. Ручная регулировка осуществляется перемещением винта вдоль собственной оси и одновременным вращением; клапан допускает монтаж в любом положении.
Структура условного обозначения
|
1 |
- |
2 |
/ |
3 |
4 |
5 |
6 |
7 |
|---|---|---|---|---|---|---|---|---|
|
МКРВ |
20 |
3С |
2 |
Р |
2 |
УХЛ 4 |
| 1 | Тип аппарата |
МКРВ - гидроклапан редукционный |
| 2 | Условный проход, мм |
10 20 32 |
| 3 | Вид монтажа и номинальное давление на входе |
З - номинально давление 32 МПа С - стыковой вид монтажа |
| 4 | Исполнение по конструктивно-функциональным признакам | 2 - с поперечной компоновкой управляющего клапана относительно основного |
| 5 | Исполнение по виду регулировочного устройства |
В - с регулировочным винтом с головкой под ключ Р - с рукояткой П - с защитным колпачком и возможностью опломбирования К - с защитным колпачком и замковым устройством |
| 6 | Исполнение по номинальному давлению настройки |
без индекса - 6,3 МПа 1 - 12,5 МПа 2 - 25 МПа 3 - 31 МПа |
| 7 | Климатическое исполнение и категория размещения | УХЛ 4 |
Основные параметры гидроклапанов МКРВ
|
Обозначение |
Ду, мм |
Диапазон давления на входе, МПа |
Диапазон регулирования давления, МПа |
Расход рабочей жидкости, л/мин |
Масса, кг |
|---|---|---|---|---|---|
|
Клапан МКРВ 20/3С2Р |
20 |
0,8...35 |
0,2...6,5 |
0/160/400 |
4,6 |
|
Клапан МКРВ 20/3С2Р1 (аналог 20-100-2) |
0,15...12,5 |
||||
|
Клапан МКРВ 20/3С2Р2 (аналог 20-200-2) |
1,2...35 |
2...25 |
|||
|
Клапан МКРВ 20/3С2Р3 (аналог 20-320-2) |
1,5...35 |
5...35 |

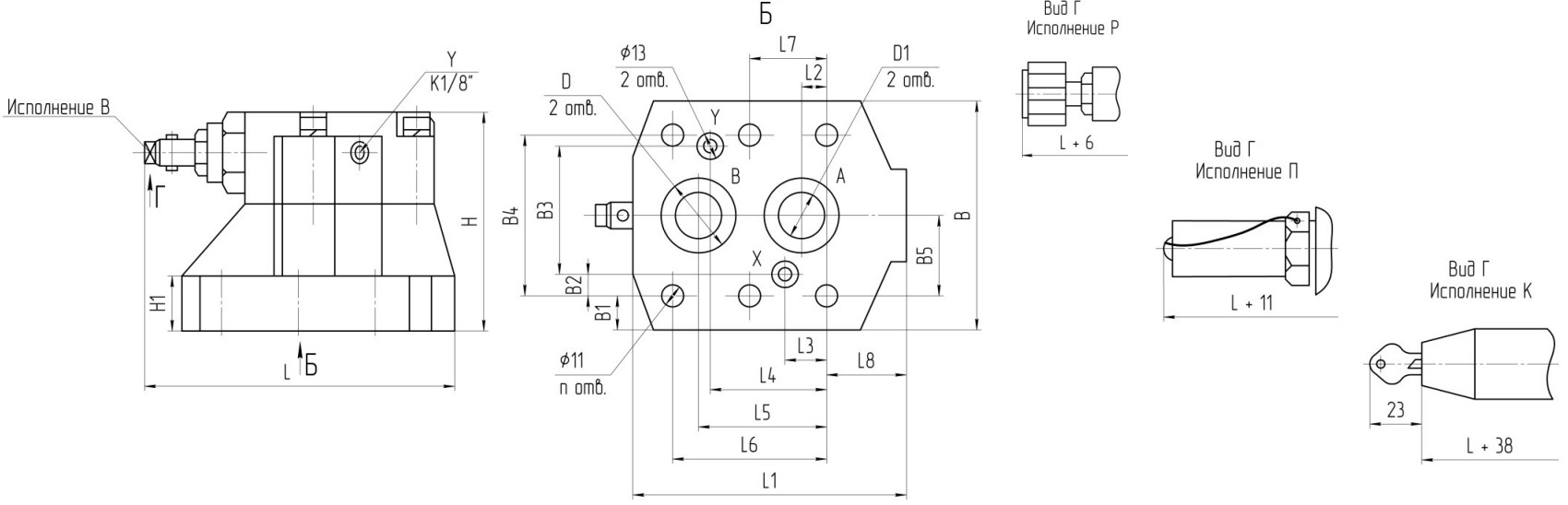

Габаритные и присоединительные размеры
|
Обозначение |
D |
D1 |
В |
В1 |
В2 |
ВЗ |
В4 |
В5 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L6 |
L6 |
Н |
Н1 |
n |
|
МКРВ-М-20/3С2 В МКРВ-М-20/3С2 Р МКРВ-М-20/3С2 П МКРВ-М-20/3С2 К |
32 |
23 |
104 |
12,3 |
6,4 |
73,0 |
79,4 |
39,7 |
141,5 147,5 152,5 179,5 |
112 |
11,1 |
20,8 |
39,7 |
49,2 |
60,3 |
- |
35,0 |
99,0 |
24 |
4 |
