Принцип действия распределителей ВЕ6 (с одним электромагнитом: катушка со стороны канала А или со стороны канала В)
- Основные части гидрораспределителей ВЕ6 корпус (1), один магнит (2) со стороны канала А или со стороны канала В, золотник (3), а также одна возвратная пружина (4).
- В отключенном состоянии золотник (3) удерживается возвратной пружиной (4) в исходном положении. Золотник (3) приводится в действие работающим в масле магнитом (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.
- Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.
- После отключения магнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.
%20(2).JPG)
Структура условного обозначения одномагнитных гидрораспределителей ВЕ6
| 1 | 2 | 3 | 4 | 5 | ||
|---|---|---|---|---|---|---|
| В | Е | 6 | 574 | В110 |
| 1 | Тип устройства | В = золотниковый гидрораспределитель |
| 2 | Вид управления | Е = электромагнитное |
| 3 | Условный проход | 6 = 6 мм |
| 4 | Схема распределения рабочей жидкости |
573, 573Е, 574, 574А,574Е, 14-А, 24-А, 34-А, 44-А, 54-А, 64-А, 74-А, 94-А, 124-А, 134-А (См. подробнее) |
| 5 | Напряжение |
Переменный ток: В24 = 24В В36 = 36В В110 = 110В В220 = 220В В380 = 380В Постоянный ток: Г12 = 12В Г24 = 24В Г48 = 48В Г110 = 110В Г220 = 220В |
Характеристики
|
Максимальное рабочее давление: |
|
Пост. ток |
Перем. ток |
|
350 |
350 |
||
|
Максимальный расход |
л/мин |
80 |
60 |
|
Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
||
|
Диапазон температур рабочей жидкости |
ºС |
-30 ... +80 |
|
|
Температура окружающей среды |
ºС |
до +50 |
|
|
Диапазон вязкостей жидкости |
сСт |
25 ... 2320 |
|
|
Допустимая степень загрязнения жидкости |
класс 20/18/15 по |
||
|
Время выдерживания в переключенном состоянии |
длительное |
||
|
Масса гидрораспределителя |
кг |
1,45 |
|
Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВЕ6
|
1.1 |
Магнит "a" |
5 |
Соединительный штекер со светодиодной индикацией (входит в комплект поставки) |
12 |
Пространство, необходимое для снятия соединительного штекера/углового соединительного штекера |
|
1.2 |
Магнит "b" |
6 |
13 |
Необходимое место для снятия катушки с гидрораспределителя |
|
|
2 |
Размер для магнита со скрытым ручным дублированием |
9 |
Заводская табличка |
14 |
Контргайка, момент затяжки MA = 4+1 Нм |
|
3 |
Размер для магнита с ручным дублированием |
10 |
Одинаковые уплотнительные кольца для каналов A, B, P, T (Указание! Каналы расположены в соответствии со своими функциями; запрещается их менять местами или заглушать при подключении к гидросистеме) |
15 |
Расположение каналов согласно DIN 24340 форма A (без отверстия для фиксации), или согласно ISO 4401-03-02-0-05 |
|
4 |
Размер для магнита без ручного дублирования |
11 |
Резьбовая заглушка для распределителей с одним магнитом |
16 |
Другая длина захвата винтом: 22 мм |
Гидрораспределители ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 574А;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.

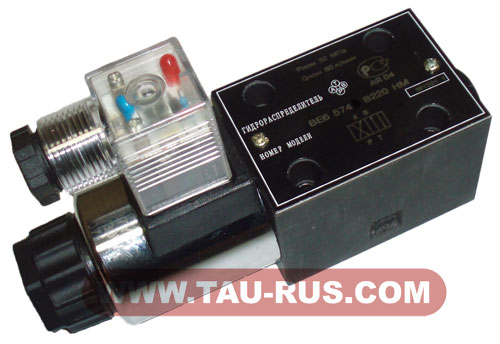

Гидрораспределители ВЕ6 574 Г24, ВЕ6 574 В110, ВЕ6 574 В220
- условный проход гидрораспределителя 6 мм;
- схема открывания-закрывания рабочих каналов - 574;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
Гидрораспределители ВЕ6 573 Г24, ВЕ6 573 В110, ВЕ6 573 В220
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 573;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.

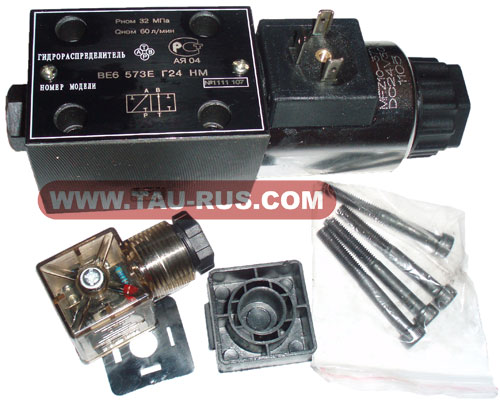

Гидрораспределители ВЕ6 573Е Г24, ВЕ6 573Е В110, ВЕ6 573Е В220
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 573Е;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
Гидрораспределители ВЕ6 574Е Г24, ВЕ6 574Е В110, ВЕ6 574Е В220
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 574Е;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса гидрораспределителя не более 1,45 кг.
