Описание 100Г12-25АМ
Пластинчатый (лопастной) насос 100Г12-25АМ — двухпоточный нерегулируемый насос серии Г12-2 габарита 2+2 на номинальное давление 6,3 МПа и 960 об/мин. Две большие секции второго габарита на общем валу с общим входом и двумя независимыми выходами обеспечивают два больших раздельных потока масла.
Применение: гидроприводы станков и машин низкого давления, где от одного электродвигателя 960 об/мин нужны два больших независимых потока масла.
Структура условного обозначения
| 1 | 2 | - | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| 50…100 | Г12-2 | 4А…5А | М | Л | УХЛ4 |
| 1 | Подача секции со стороны привода, л/мин |
50 = 53,8 л/мин 70 = 70 л/мин 100 = 110,4 л/мин |
| 2 | Серия: пластинчатый нерегулируемый насос на давление 6,3 МПа и 960 об/мин | Г12-2 |
| 3 | Код подачи секции, противоположной приводу (габарит 2) |
4А = 53,8 л/мин (63 см³) 4 = 70 л/мин (80 см³) 5А = 110,4 л/мин (125 см³) |
| 4 | Исполнение | М = модернизированный |
| 5 | Направление вращения вала |
без буквы = правое Л = левое (по заказу; в наименовании пишется «-Л») |
| 6 | Климатическое исполнение и категория размещения | УХЛ4 |
Технические характеристики 100Г12-25АМ
| Параметр | изм. | Значение |
|---|---|---|
| Номинальное давление на выходе | МПа (бар) | 6,3 (63) |
| Максимальное давление на выходе | МПа (бар) | 7 (70) |
| Частота вращения: номинальная / минимальная | об/мин | 960 / 600 |
| Направление вращения | — | правое (левое — по заказу) |
| Вязкость рабочей жидкости | сСт | 17…400 |
| Температура рабочей жидкости | °C | −10…+55 |
| Тонкость фильтрации масла | мкм | 25 |
| Класс чистоты рабочей жидкости | — | не грубее 12 по ГОСТ 17216-2001 |
| Диаметр вала | мм | 30 |
| Масса | кг | 46 |
| Климатическое исполнение | — | УХЛ4 |
Подача, рабочий объём и мощность по типоразмерам габарита 2+2:
| Модель | Подача секции у привода, л/мин | Подача дальней секции, л/мин | Рабочий объём секций, см³ | Мощность, кВт |
|---|---|---|---|---|
| 50Г12-24АМ | 53,8 | 53,8 | 63 / 63 | 14 |
| 50Г12-24М | 53,8 | 70 | 63 / 80 | 16 |
| 50Г12-25АМ | 53,8 | 110,4 | 63 / 125 | 20,5 |
| 70Г12-24М | 70 | 70 | 80 / 80 | 18 |
| 70Г12-25АМ | 70 | 110,4 | 80 / 125 | 22,5 |
| 100Г12-25АМ | 110,4 | 110,4 | 125 / 125 | 27 |

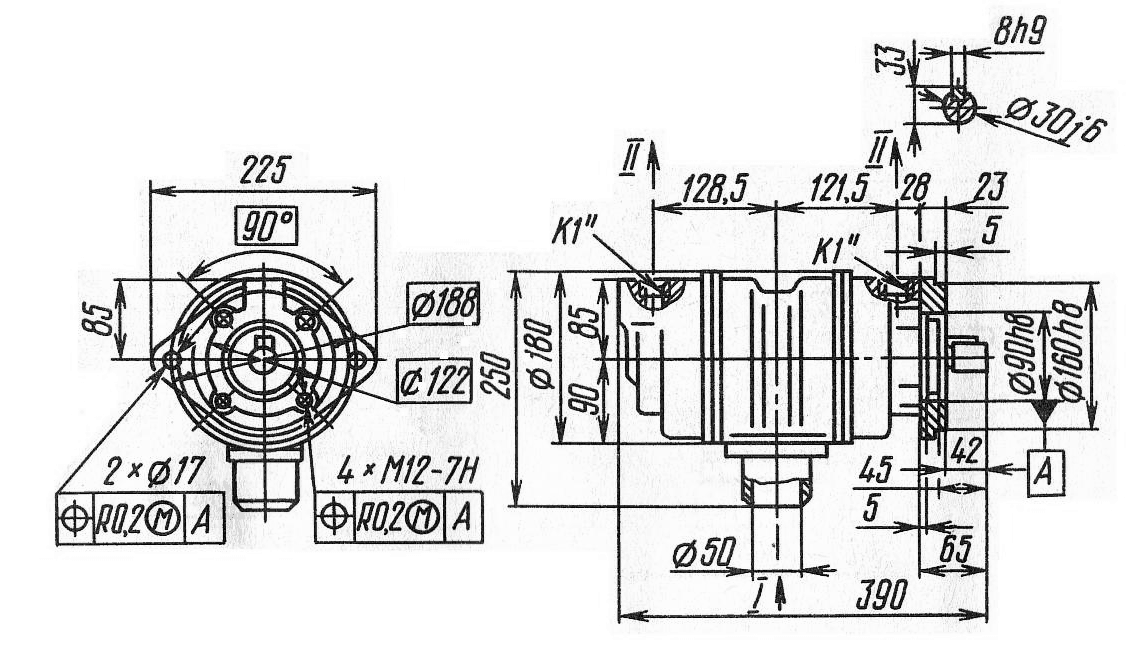

Габаритные и присоединительные размеры 100Г12-25АМ
| Обозначение | Назначение | Присоединение |
|---|---|---|
| I | Всасывание (общий вход, патрубок снизу) | Ø50 мм (фланцевый патрубок) |
| II | Нагнетание секции со стороны привода | K 1" ГОСТ 6111-52 |
| II | Нагнетание дальней секции | K 1" ГОСТ 6111-52 |
Длина насоса ≈390 мм, фланец 225 мм с центрирующими поясками Ø90h8 и Ø160h8, 2 отверстия Ø17 на Ø188 мм и 4 отверстия М12-7Н на Ø122 мм, вал Ø30j6 со шпонкой 8h9.
