Описание 5Г12-26АМ
Пластинчатый (лопастной) насос 5Г12-26АМ — двухпоточный нерегулируемый насос серии Г12-2 габарита 3+1 на номинальное давление 6,3 МПа и 960 об/мин. Насос объединяет секцию большой подачи третьего габарита и малую секцию первого габарита с общим входом и двумя независимыми выходами.
Применение: гидроприводы крупных прессов, станков и машин, где нужен очень большой поток масла для быстрых ходов и отдельный небольшой поток для рабочей подачи, управления или подпитки.
Структура условного обозначения
| 1 | 2 | - | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| 5…35 | Г12-2 | 5, 6А | М | Л | УХЛ4 |
| 1 | Подача малой секции (противоположной приводу), л/мин |
5 = 5,8 л/мин 8 = 9,5 л/мин 12 = 12,1 л/мин 18 = 20,6 л/мин 25 = 27,6 л/мин 35 = 35,7 л/мин |
| 2 | Серия: пластинчатый нерегулируемый насос на давление 6,3 МПа и 960 об/мин | Г12-2 |
| 3 | Код подачи большой секции со стороны привода (габарит 3) |
5 = 142,8 л/мин (160 см³) 6А = 204,2 л/мин (224 см³) |
| 4 | Исполнение | М = модернизированный |
| 5 | Направление вращения вала |
без буквы = правое Л = левое (по заказу; в наименовании пишется «-Л») |
| 6 | Климатическое исполнение и категория размещения | УХЛ4 |
Технические характеристики 5Г12-26АМ
| Параметр | изм. | Значение |
|---|---|---|
| Номинальное давление на выходе | МПа (бар) | 6,3 (63) |
| Максимальное давление на выходе | МПа (бар) | 7 (70) |
| Частота вращения: номинальная / минимальная | об/мин | 960 / 600 |
| Направление вращения | — | правое (левое — по заказу) |
| Вязкость рабочей жидкости | сСт | 17…400 |
| Температура рабочей жидкости | °C | −10…+55 |
| Тонкость фильтрации масла | мкм | 25 |
| Класс чистоты рабочей жидкости | — | не грубее 12 по ГОСТ 17216-2001 |
| Диаметр вала | мм | 50 |
| Масса | кг | 55 |
| Климатическое исполнение | — | УХЛ4 |
Подача, рабочий объём и мощность по типоразмерам габарита 3+1:
| Модель | Подача секции у привода, л/мин | Подача дальней секции, л/мин | Рабочий объём секций, см³ | Мощность, кВт |
|---|---|---|---|---|
| 5Г12-25М | 142,8 | 5,8 | 160 / 8 | 19,1 |
| 5Г12-26АМ | 204,2 | 5,8 | 224 / 8 | — |
| 8Г12-25М | 142,8 | 9,5 | 160 / 12,5 | 19,6 |
| 8Г12-26АМ | 204,2 | 9,5 | 224 / 12,5 | 26,1 |
| 12Г12-25М | 142,8 | 12,1 | 160 / 16 | 19,9 |
| 12Г12-26АМ | 204,2 | 12,1 | 224 / 16 | 26,4 |
| 18Г12-25М | 142,8 | 20,6 | 160 / 25 | 20,8 |
| 18Г12-26АМ | 204,2 | 20,6 | 224 / 25 | 27,3 |
| 25Г12-25М | 142,8 | 27,6 | 160 / 32 | 21,6 |
| 25Г12-26АМ | 204,2 | 27,6 | 224 / 32 | 28,1 |
| 35Г12-25М | 142,8 | 35,7 | 160 / 40 | 22,4 |
| 35Г12-26АМ | 204,2 | 35,7 | 224 / 40 | 28 |

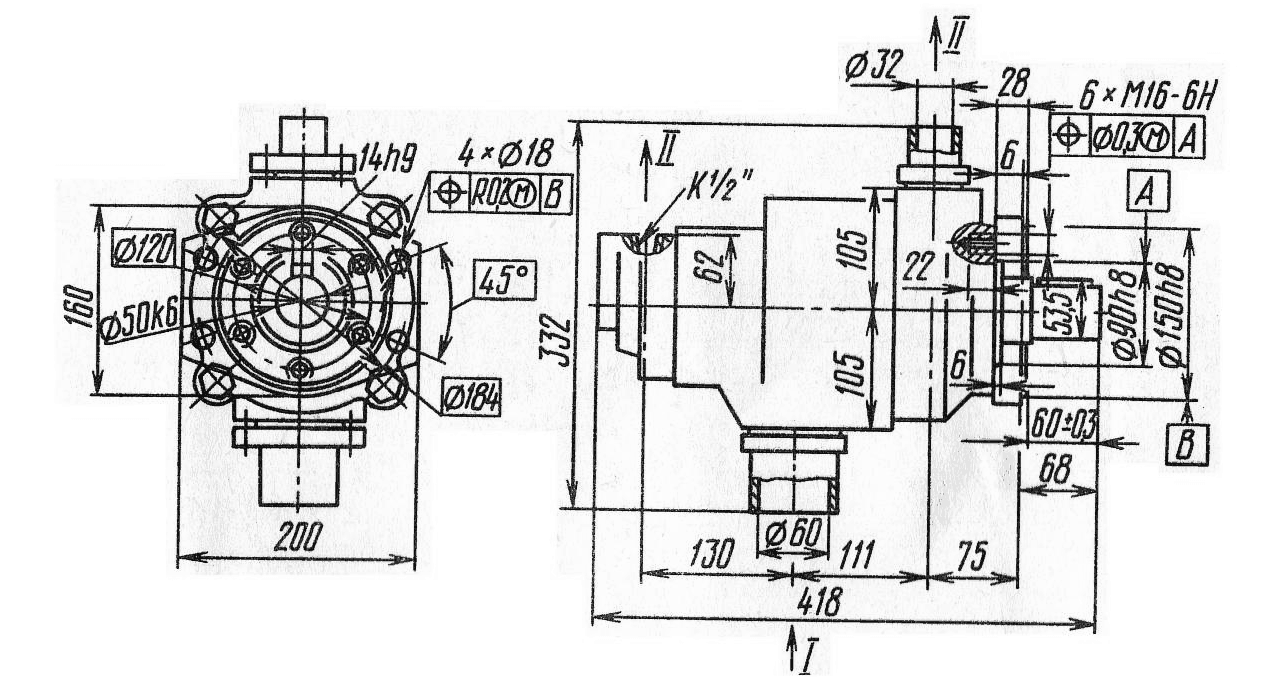

Габаритные и присоединительные размеры 5Г12-26АМ
| Обозначение | Назначение | Присоединение |
|---|---|---|
| I | Всасывание (общий вход, патрубок снизу) | Ø60 мм (фланцевый патрубок) |
| II | Нагнетание большой секции (со стороны привода) | Ø32 мм (фланцевый патрубок, 6 отв. М16) |
| II | Нагнетание малой секции | K 1/2" ГОСТ 6111-52 |
Длина насоса ≈418 мм, корпус 200×160 мм, центрирующие пояски Ø90h8 и Ø150h8, 4 отверстия Ø18, вал Ø50k6 со шпонкой 14h9.
