50БГ12-24М - Насос пластинчатый
50БГ12-24М - Насос пластинчатый
Описание 50БГ12-24 М
Пластинчатый насос 50БГ12-24 М — двухпоточный нерегулируемый насос серии БГ12-2 габарита 2+2 на номинальное давление 12,5 МПа. В корпусе установлены две большие секции второго габарита на общем валу: общий всасывающий вход и два независимых напорных выхода обеспечивают два мощных раздельных потока масла.
Применение: гидроприводы крупных станков, прессов, литьевых и других машин, где нужны два больших независимых потока масла от одного привода.
Структура условного обозначения
| 1 | 2 | - | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| 50…100 | БГ12-2 | 4А…5А | М | Л | УХЛ4 |
| 1 | Подача секции со стороны привода, л/мин |
50 = 56 л/мин 70 = 73,9 л/мин 100 = 108 л/мин |
| 2 | Серия: пластинчатый нерегулируемый насос на давление 12,5 МПа и 1500 об/мин | БГ12-2 |
| 3 | Код подачи секции, противоположной приводу (габарит 2) |
4А = 56 л/мин (45 см³) 4 = 73,9 л/мин (56 см³) 5А = 108 л/мин (80 см³) |
| 4 | Исполнение | М = модернизированный |
| 5 | Направление вращения вала |
без буквы = правое Л = левое (по заказу; в наименовании пишется «-Л») |
| 6 | Климатическое исполнение и категория размещения | УХЛ4 |
Технические характеристики 50БГ12-24 М
| Параметр | изм. | Значение |
|---|---|---|
| Номинальное давление на выходе | МПа (бар) | 12,5 (125) |
| Максимальное давление на выходе | МПа (бар) | 14 (140) |
| Частота вращения: номинальная / максимальная / минимальная | об/мин | 1500 / 1800 / 1200 |
| Направление вращения | — | правое (левое — по заказу) |
| Вязкость рабочей жидкости | сСт | 17…400 |
| Температура рабочей жидкости | °C | +10…+50 |
| Температура окружающей среды | °C | 0…+40 |
| Тонкость фильтрации масла, не более | мкм | 25 |
| Диаметр вала | мм | 30 |
| Масса (±10%) | кг | 46 |
| Климатическое исполнение | — | УХЛ4 |
Подача, рабочий объём и мощность по типоразмерам габарита 2+2 (мощность насоса равна сумме мощностей секций):
| Модель | Подача секции у привода, л/мин | Подача дальней секции, л/мин | Рабочий объём секций, см³ | Мощность, кВт |
|---|---|---|---|---|
| 50БГ12-24АМ | 56 | 56 | 45 / 45 | 30,2 |
| 50БГ12-24М | 56 | 73,9 | 45 / 56 | 34,7 |
| 50БГ12-25АМ | 56 | 108 | 45 / 80 | 41,1 |
| 70БГ12-24М | 73,9 | 73,9 | 56 / 56 | 39,2 |
| 70БГ12-25АМ | 73,9 | 108 | 56 / 80 | 45,6 |
| 100БГ12-25АМ | 108 | 108 | 80 / 80 | 52 |

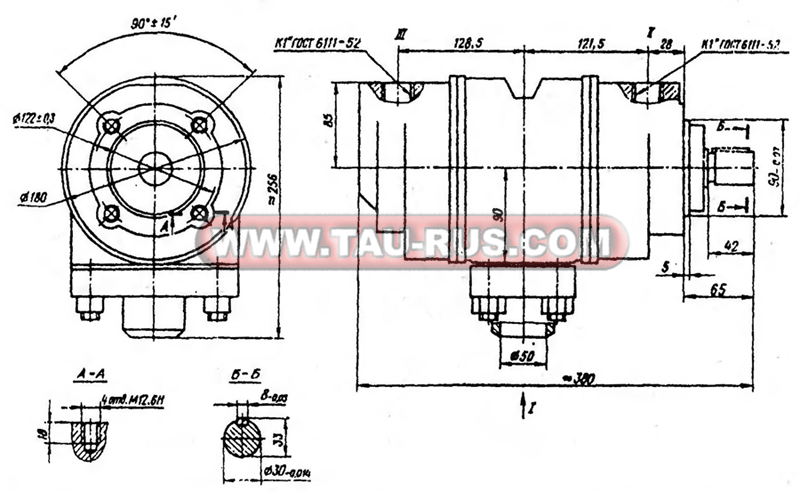

Габаритные и присоединительные размеры 50БГ12-24 М
| Обозначение | Назначение | Присоединение |
|---|---|---|
| I | Всасывание (общий вход, патрубок снизу) | Ø50 мм (фланцевый патрубок) |
| II | Нагнетание секции со стороны привода | K 1" ГОСТ 6111-52 |
| III | Нагнетание дальней секции | K 1" ГОСТ 6111-52 |
Длина насоса ≈380 мм, центрирующий поясок фланца Ø90h8, 4 резьбовых отверстия М12 на Ø122 мм, вал Ø30j6 со шпонкой 8h9.
