35БГ12-24М - Насос пластинчатый
35БГ12-24М - Насос пластинчатый
Описание 35БГ12-24М
Пластинчатый (лопастной) насос 35БГ12-24М — двухпоточный нерегулируемый насос серии БГ12-2 габарита 2+1 на номинальное давление 12,5 МПа. Насос объединяет в одном корпусе большую секцию второго габарита и малую секцию первого габарита: общий вход и два независимых напорных выхода дают два раздельных потока масла разной величины.
Применение: гидросистемы станков, прессов и машин с двумя контурами разной производительности: большой поток — для быстрых перемещений, малый — для рабочей подачи, зажима, смазки или управления.
Структура условного обозначения
| 1 | 2 | - | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| 5…35 | БГ12-2 | 4А…5А | М | Л | УХЛ4 |
| 1 | Подача малой секции (противоположной приводу), л/мин |
5 = 5,4 л/мин 8 = 9 л/мин 12 = 14,6 л/мин 18 = 19,4 л/мин 25 = 25,5 л/мин 35 = 33 л/мин |
| 2 | Серия: пластинчатый нерегулируемый насос на давление 12,5 МПа и 1500 об/мин | БГ12-2 |
| 3 | Код подачи большой секции со стороны привода (габарит 2) |
4А = 56 л/мин (45 см³) 4 = 73,9 л/мин (56 см³) 5А = 108 л/мин (80 см³) |
| 4 | Исполнение | М = модернизированный |
| 5 | Направление вращения вала |
без буквы = правое Л = левое (по заказу; в наименовании пишется «-Л») |
| 6 | Климатическое исполнение и категория размещения | УХЛ4 |
Технические характеристики 35БГ12-24М
| Параметр | изм. | Значение |
|---|---|---|
| Номинальное давление на выходе | МПа (бар) | 12,5 (125) |
| Максимальное давление на выходе | МПа (бар) | 14 (140) |
| Частота вращения: номинальная / максимальная / минимальная | об/мин | 1500 / 1800 / 1200 |
| Направление вращения | — | правое (левое — по заказу) |
| Вязкость рабочей жидкости | сСт | 17…400 |
| Температура рабочей жидкости | °C | +10…+50 |
| Температура окружающей среды | °C | 0…+40 |
| Тонкость фильтрации масла, не более | мкм | 25 |
| Диаметр вала | мм | 30 |
| Масса (±10%) | кг | 32 |
| Климатическое исполнение | — | УХЛ4 |
Подача, рабочий объём и мощность по типоразмерам габарита 2+1 (мощность насоса равна сумме мощностей секций):
| Модель | Подача секции у привода, л/мин | Подача дальней секции, л/мин | Рабочий объём секций, см³ | Мощность, кВт |
|---|---|---|---|---|
| 5БГ12-24АМ | 56 | 5,4 | 45 / 5 | 17,1 |
| 5БГ12-24М | 73,9 | 5,4 | 56 / 5 | 21,6 |
| 5БГ12-25АМ | 108 | 5,4 | 80 / 5 | 28 |
| 8БГ12-24АМ | 56 | 9 | 45 / 8 | 18,16 |
| 8БГ12-24М | 73,9 | 9 | 56 / 8 | 22,66 |
| 8БГ12-25АМ | 108 | 9 | 80 / 8 | 29,06 |
| 12БГ12-24АМ | 56 | 14,6 | 45 / 12,5 | 19,7 |
| 12БГ12-24М | 73,9 | 14,6 | 56 / 12,5 | 24,2 |
| 12БГ12-25АМ | 108 | 14,6 | 80 / 12,5 | 30,6 |
| 18БГ12-24АМ | 56 | 19,4 | 45 / 16 | 20,75 |
| 18БГ12-24М | 73,9 | 19,4 | 56 / 16 | 25,25 |
| 18БГ12-25АМ | 108 | 19,4 | 80 / 16 | 31,65 |
| 25БГ12-24АМ | 56 | 25,5 | 45 / 20 | 22,04 |
| 25БГ12-24М | 73,9 | 25,5 | 56 / 20 | 26,54 |
| 25БГ12-25АМ | 108 | 25,5 | 80 / 20 | 32,94 |
| 35БГ12-24АМ | 56 | 33 | 45 / 25 | 23,55 |
| 35БГ12-24М | 73,9 | 33 | 56 / 25 | 28,05 |
| 35БГ12-25АМ | 108 | 33 | 80 / 25 | 34,45 |

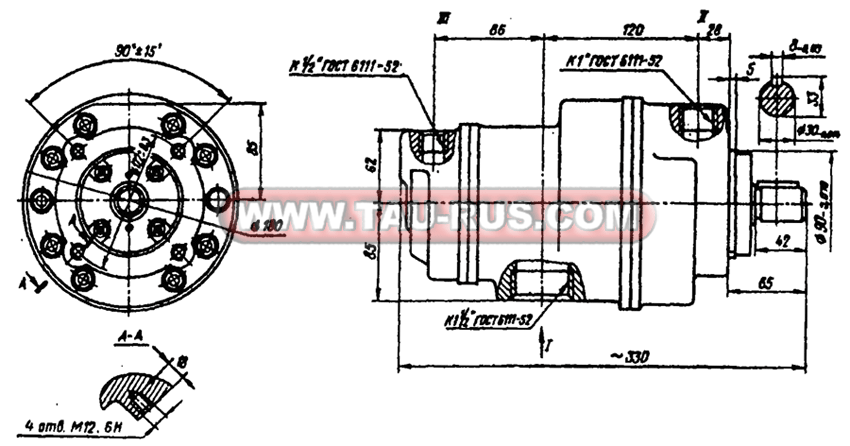

Габаритные и присоединительные размеры 35БГ12-24М
| Обозначение | Назначение | Присоединение |
|---|---|---|
| I | Всасывание (общий вход) | K 1 1/2" ГОСТ 6111-52 |
| II | Нагнетание большой секции (со стороны привода) | K 1" ГОСТ 6111-52 |
| III | Нагнетание малой секции | K 1/2" ГОСТ 6111-52 |
Длина насоса ≈330 мм, фланец Ø180 мм с центрирующим пояском Ø90h8 и 4 резьбовыми отверстиями М12 на Ø122 мм, вал Ø30j6 со шпонкой 8h9.
