Описание насосов шестеренных НШ32
Насосы шестеренные НШ32-4, НШ32А-3 (правого вращения) и насосы НШ32-4Л, НШ32А-3Л (левого вращения) с номинальным давлением на выходе 20 МПа для НШ32-... и 16 МПа для НШ32А-... предназначены для нагнетания рабочей жидкости в гидравлические системы тракторов, сельскохозяйственных и других машин.Насосы НШ 32-4 и НШ 32А-3 выпускается как левого, так и правого вращения, в зависимости от сборки. Левого вращения – вращение ведущего ротора против часовой стрелки, правого вращения – вращение ведущего ротора по часовой стрелке, если смотреть со стороны привода.
Пример условного обозначение насоса:
Насос НШ32У-3 Л, где:
НШ - насос шестеренный;
32 - рабочий объем насоса (см³);
У - условное обозначение производителя;
3 - номинальное давление 16 МПа на выходе насоса;
Л - направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое – не обозначается).
Основные технические характеристики насосов НШ-32-4, НШ-32А-3, НШ-32-4Л, НШ-32А-3Л
|
Параметр |
Насос НШ32-4 |
Насос НШ32-4Л |
Насос НШ32А-3 |
Насос НШ32А-3Л |
|
Рабочий объём (± 3%), см³ |
32 |
|||
|
Направление вращения вала |
правое |
левое |
правое |
левое |
|
Номинальное давление на выходе, МПа |
20 |
16 |
||
|
Номинальная частота вращения вала, с-1 |
40 |
|||
|
Номинальная объёмная подача, л/мин |
68,6 |
|||
|
Давление на входе мин. / макс., МПа |
0,018 / 0,15 |
|||
|
Коэффициент подачи не менее |
0,94 |
|||
|
Коэффициент полезного действия не менее |
0,83 |
|||
|
Номинальное мощность, кВт |
33,2 |
26,6 |
||
|
Температура окружающей среды, °C |
-50...+60 |
|||
|
Номинальная кинематическая вязкость рабочей жидкости, мм²/с |
30...40 |
55...70 |
||
|
Масса шестерённого насоса не более, кг |
7,0 |
|||
Применяемость и установочные размеры насосов НШ 32
|
Наименование |
Применяемость |
Установочные размеры |
|
Насос НШ32А |
МТЗ-80/82/800/820/100/102, Т-70С, Т-70В, Т-4АП-2, КСК-100, КСКУ-6, ДОН-680, 1200, 1500, Полесье-250, КСГ-Ф-70А, 40181, БелАЗ-7549/7512 |
- |
|
Насос НШ32АЛ |
ТТ-4, Т-4А, Т-4АП2, ДТ-75 всех модиф., Т-90, Т-40, ЛТЗ-55, КамАЗ |
|
|
Насос НШ32М-3 |
Насос НШ 32М-3 "Master" является модернизированным плоским НШ и рекомендуется для установки взамен плоской группы НШ32 (всех производителей), а также НШ32УКФ и НШ 32МА-3 |
- |
|
Насос НШ32У-3 |
МТЗ-50, МТЗ-52, МТЗ-1221, МТЗ-1522, ПЭ-ф-1А, ПЭ-08Б, КС-6Б, 4045, 4018, ДЗ-98, МАЗ, ЭО-4225, ЭО-2507, КТМ-1, УРАЛ-5557 |
Установочные размеры насосов НШ32У-3, НШ32У-3Л
|
|
Насос НШ32У-3Л |
ДТ-75, Т-130, Т-170, Т-150, Нива, Сибиряк, Кедр, Енисей-1200, ЗИЛ, ГАЗ, ФАЗ, КАМАЗ, Б-10.02 |
|
|
Насос НШ32УКФ-3 |
Т-4АП2, Т-70С, Т-70В, МТЗ-1005, 1022, 1025, 1221, 1521, 1522, 50/52. КСКУ-6, КСГ-3, КС-6Б, КСТ-3А, КСК-100, ДОН-680, 1200, 1500; Полесье-250, КСГ-Ф-70А. БелАЗ-7549/7512, УРАЛ-5557/5920 ПЭ-08Б, ПЭ-Ф-1А, 4045М, 4018, 40181, В-130С, Д-65 |
Установочные размеры насосов НШ32УКФ-3, НШ32УКФ-3Л |
|
Насос НШ32УКФ-3Л |
Т-130, Т-170, Т-40, ЛТЗ-55, Т-150К, Т-4А, ТТ-4М всех модиф., ДТ-75 всех модиф., Т-90, ЮМЗ всех мод., ЭО2621В (база ЮМЗ); КамАЗ., НИВА, Енисей-1200, Кедр, Сибиряк, КСК-4-1, УКМ-2, АПМ-2, УПМ-2, КПС-5Г, Т-156, ЗИЛ-ММЗ, САЗ, ФАЗ всех мод., КАЗ-4540, СМД14…31А |
Габаритные и присоединительные размеры насосов НШ32-4, НШ32А-3, НШ32-4Л, НШ32А-3Л
Описание устройства и работы шестеренных насосов НШ32
Принцип работы шестеренного насоса НШ 32

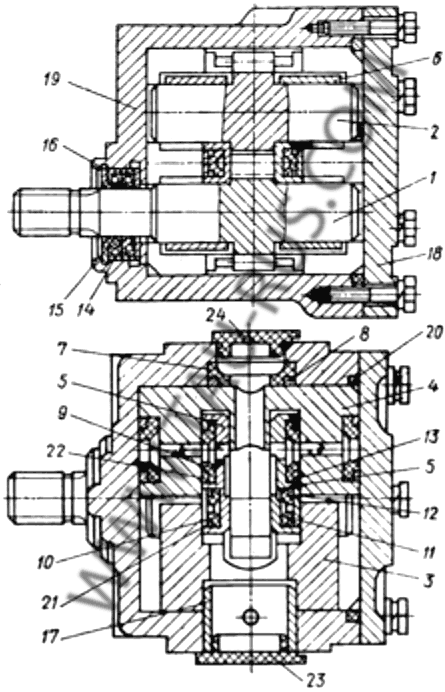

Нагнетание рабочей жидкости в шестеренном насосе НШ-32 осуществляется при помощи ведущей 1 (смотри рис. слева) и ведомой 2 шестерен, расположенных между подшипниковой 3 и поджимной 4 обоймами и пластинками 5.
Подшипниковая обойма с установленными на ней антифрикционными вкладышами 6 служит единой опорой для всех цапф шестерен.
Поджимная обойма под действием давления рабочей жидкости в полости манжеты 7 уплотняет по периферии зубья шестерен со стороны зоны высокого давления.
Опорная пластина 3 служит для перекрытия зазора между корпусом и поджимной обоймой. Боковые поверхности шестерен уплотняются двумя пластинками под действием давления жидкости в полостях с торцевыми манжетами 9, 10. Рабочие кромки торцевых манжет предохранены от выдавливания в торцевые зазорами пластинами 11, кольцами 12, 13 н предохранительными прокладками 21, 22.
Ведущий вал насоса уплотняется манжетами 14, которые фиксируются опорным 15 и пружинным 16 кольцами.
Центрирование ведущего вала качающего узла относительно установочного бурта корпуса обеспечивается агулкой 17.
Крышка 18 присоединяется к корпусу 19 болтами, герметичность по плоскости разъема корпус-крышка достигается установкой резинового уплотнительного кольца 20.
При транспортировке входное и выходное отверстия насоса закрываются пробками 23 и 24.
