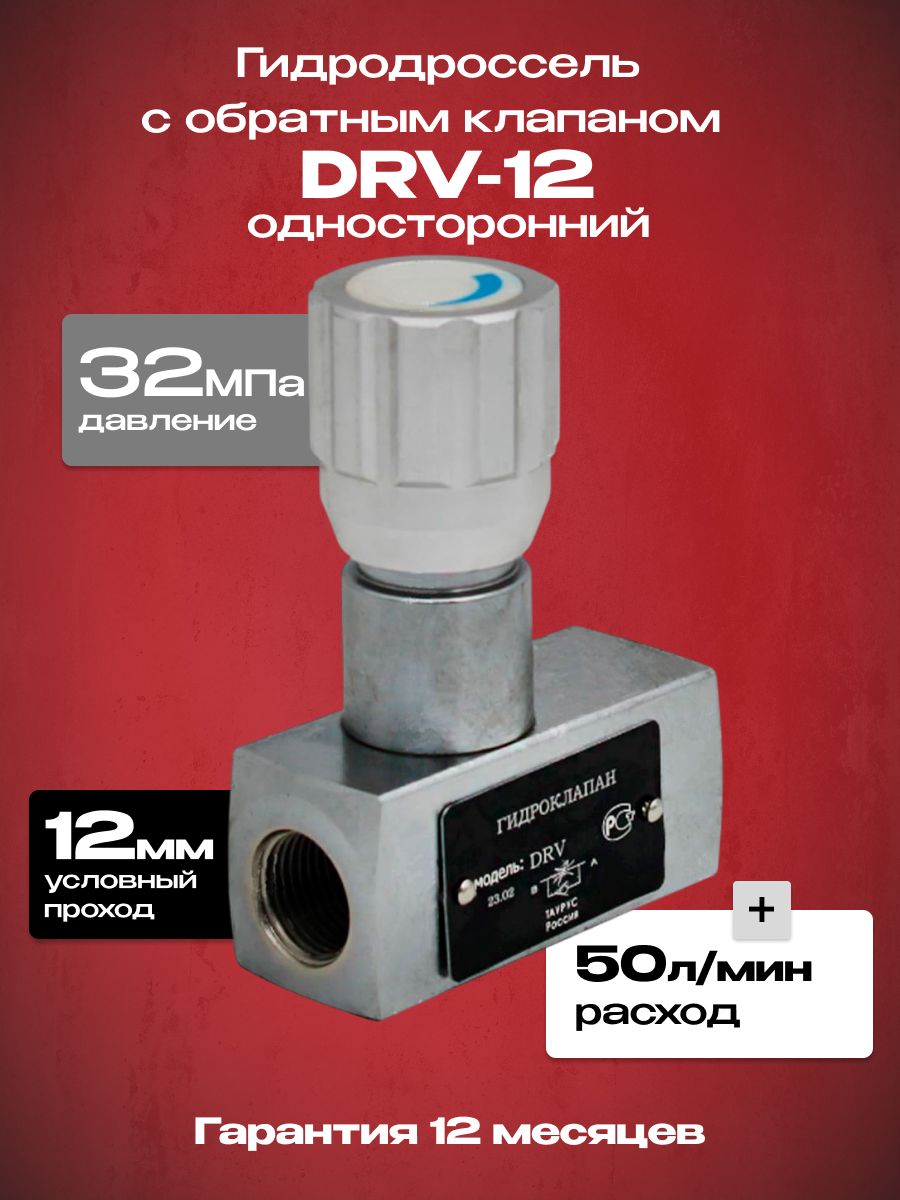

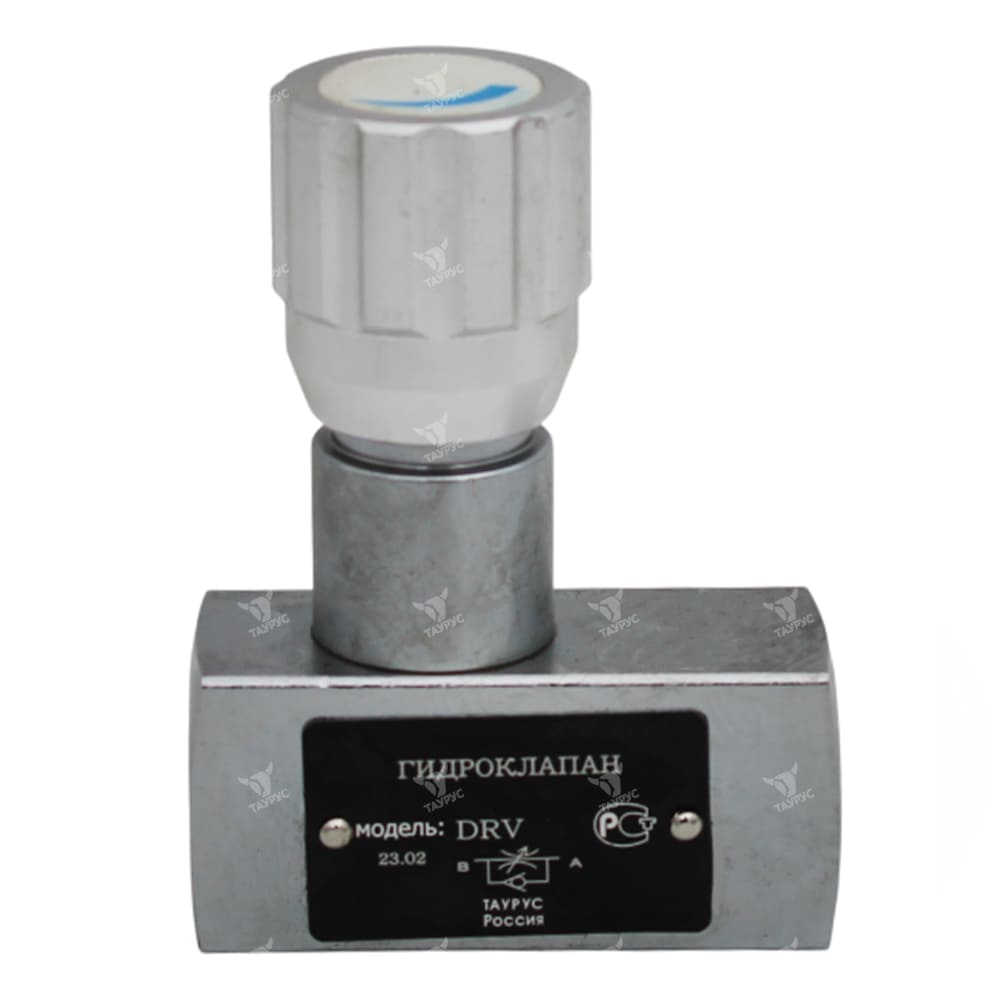

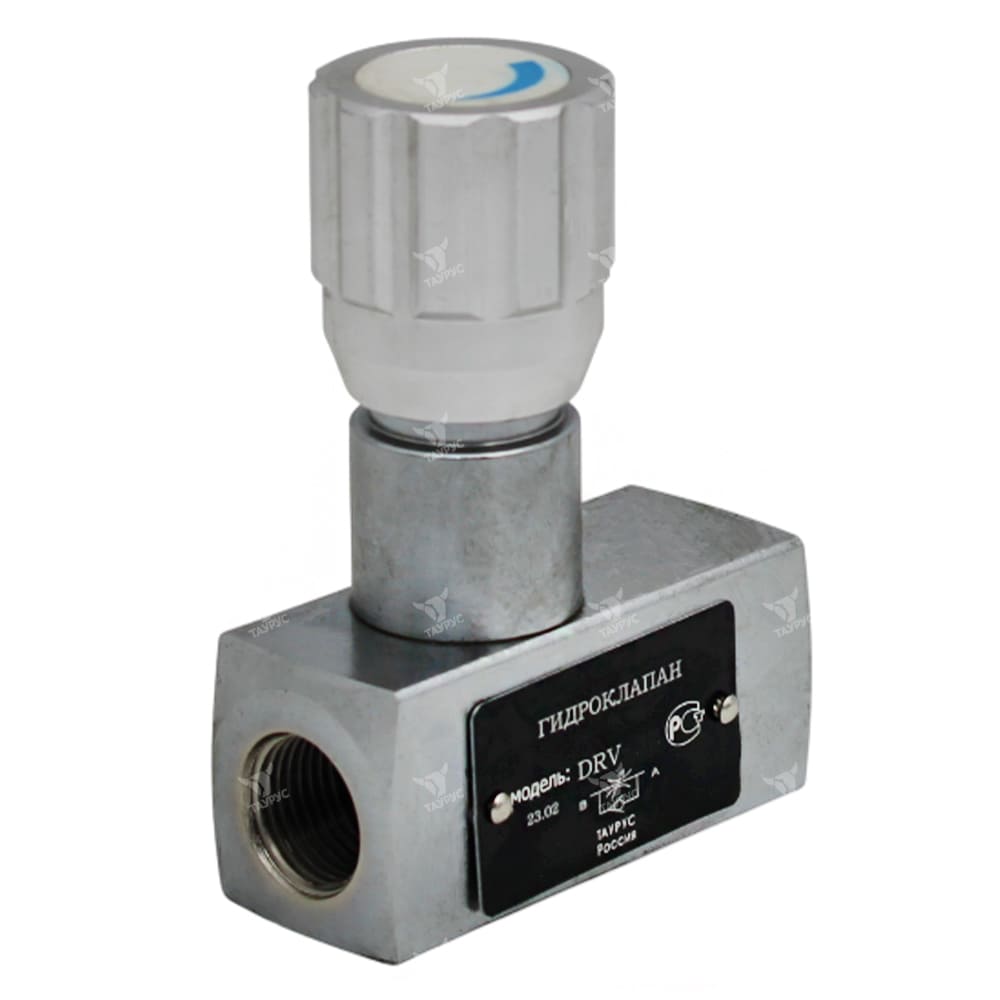

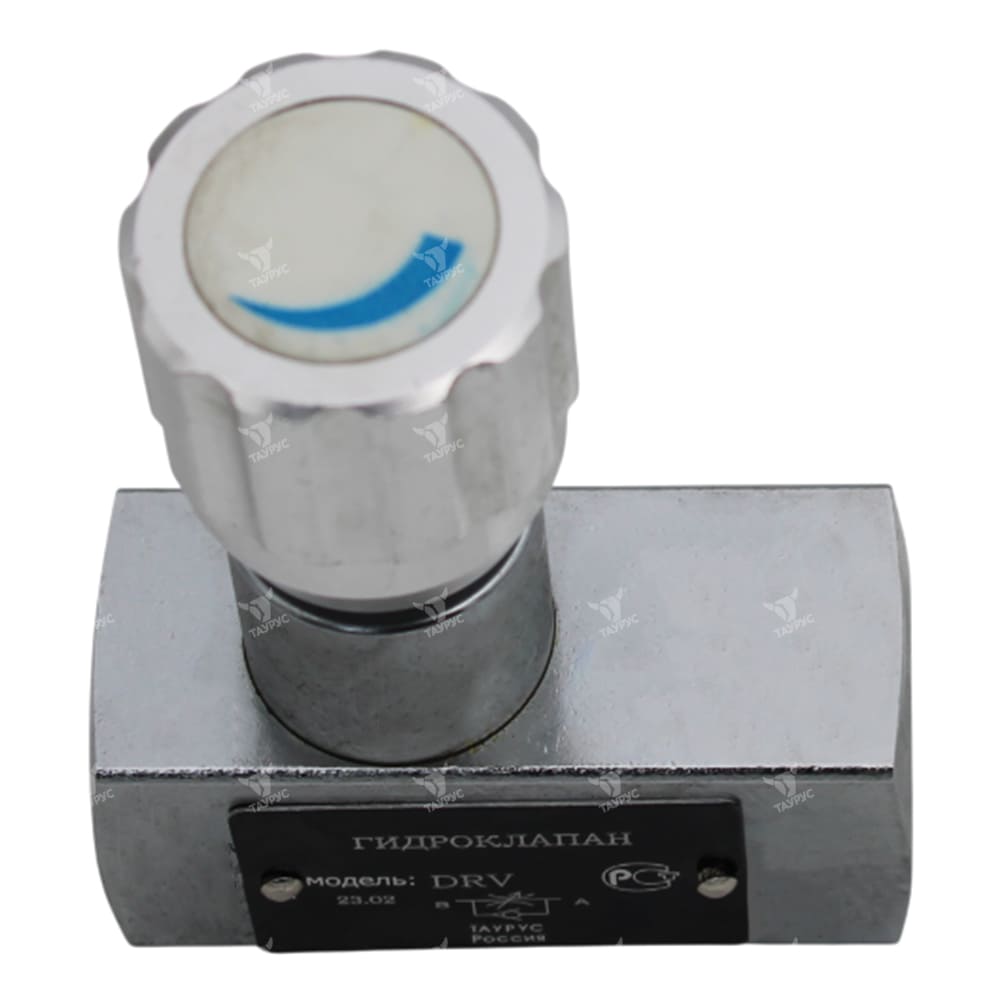

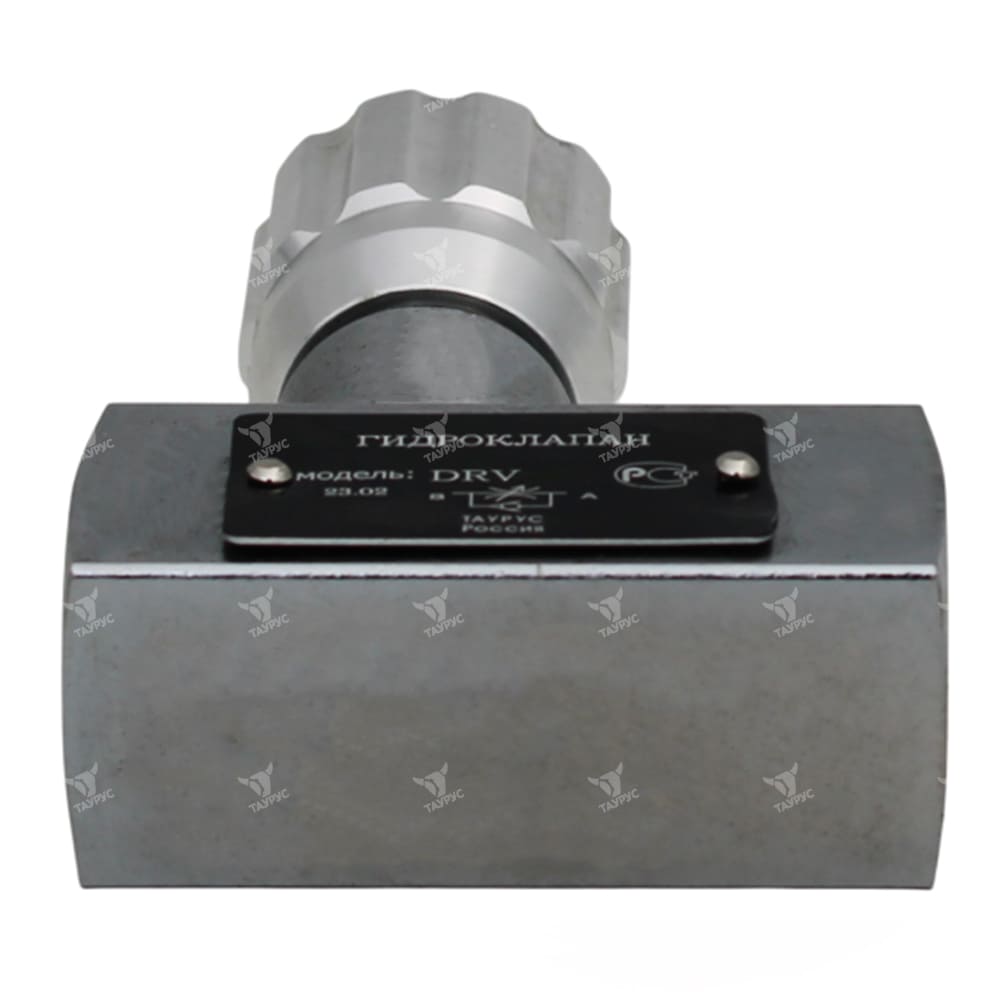

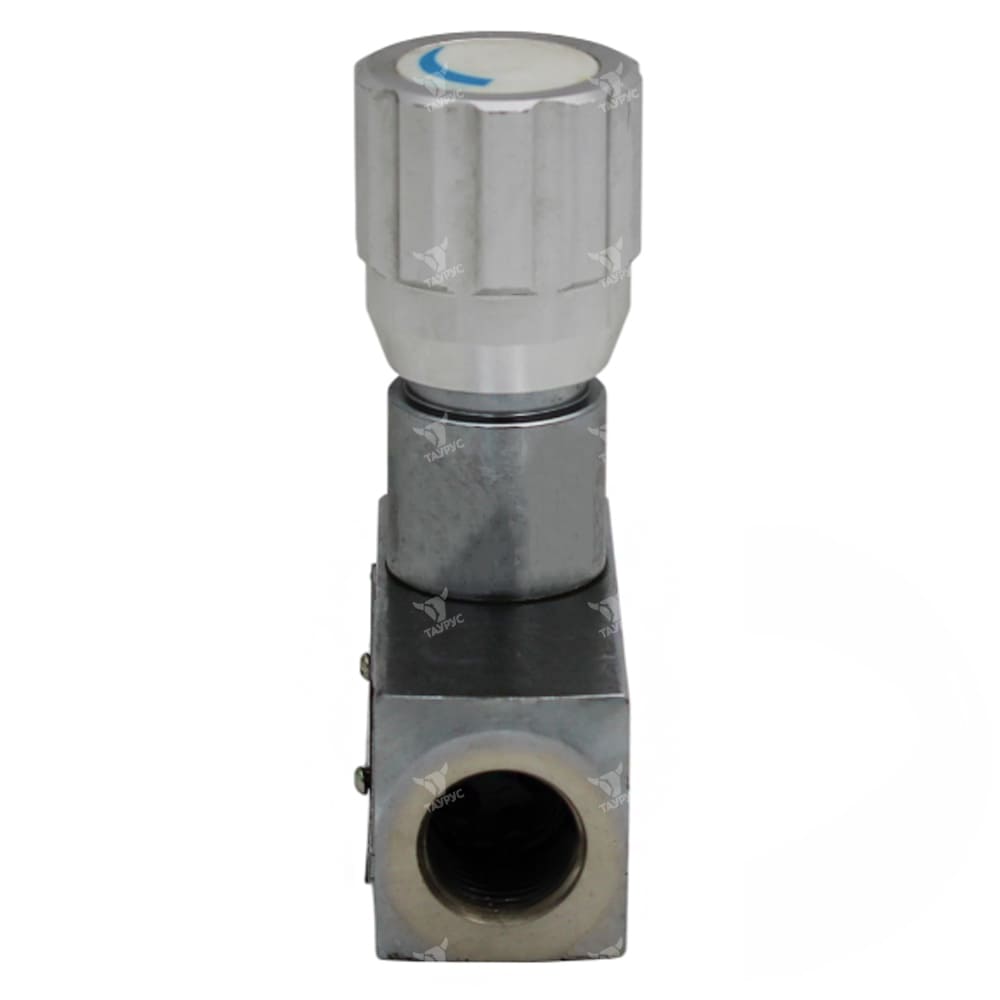

DRV-12 - Гидродроссель с обратным клапаном
DRV-12 - Гидродроссель с обр. клапаном G1/2", 50 л/мин
Описание дросселей DRV-12
Дроссель-клапан DRV-12 (гидродроссель с обратным клапаном) служит для точной регулировки расхода гидравлической жидкости в одном направлении и свободного пропускания в другом направлении.
- монтаж на трубопроводе, монтаж на панели;
- резьбовое подключение (трубная (BSP) или коническая (NPT) резьба);
- цветная шкала обеспечивает возможность повторения настройки;
- материал: сталь, латунь, нержавеющая сталь;
- возможность исполнения со штоком с мелкой резьбой.
Рабочее давление: до 350 бар (35,0 МПа)
Расход рабочей жидкости: до 50 л/мин.
Конструкция, функционирование, условное изображение DRV-12
При повороте регулирующей рукоятки (2) влево шток (5) с дроссельной иглой (7) увеличивает проходное сечение (6) до максимума.
При повороте регулирующей рукоятки (2) вправо шток (5) с дроссельной иглой (7) уменьшает проходное сечение (6) до полного перекрытия потока. Цветная шкала (8), связанная со штоком, позволяет повторять установку.Площадь цветного треугольника (9) показывает степень открытия проходного сечения (чем больше площадь треугольника, тем больше открытие).
Положение рукоятки фиксируется винтом.
Структура условного обозначения гидровентилей DRV-12
|
1 |
- |
2 |
|---|---|---|
|
DRV |
12 |
| 1 | Тип устройства |
DV = дроссель DRV = дроссель-клапан |
| 2 | Условный проход и соответствующее ему присоединение |
06 = 6 мм, 1/8" BSP 08 = 8 мм, 1/4" BSP 10 = 10 мм, 3/8" BSP 12 = 12 мм, 1/2" BSP 16 = 16 мм, 3/4" BSP 20 = 20 мм, 1" BSP 25 = 25 мм, 1 1/4" BSP 30 = 30 мм, 1 1/2" BSP 40 = 40 мм, 2" BSP |

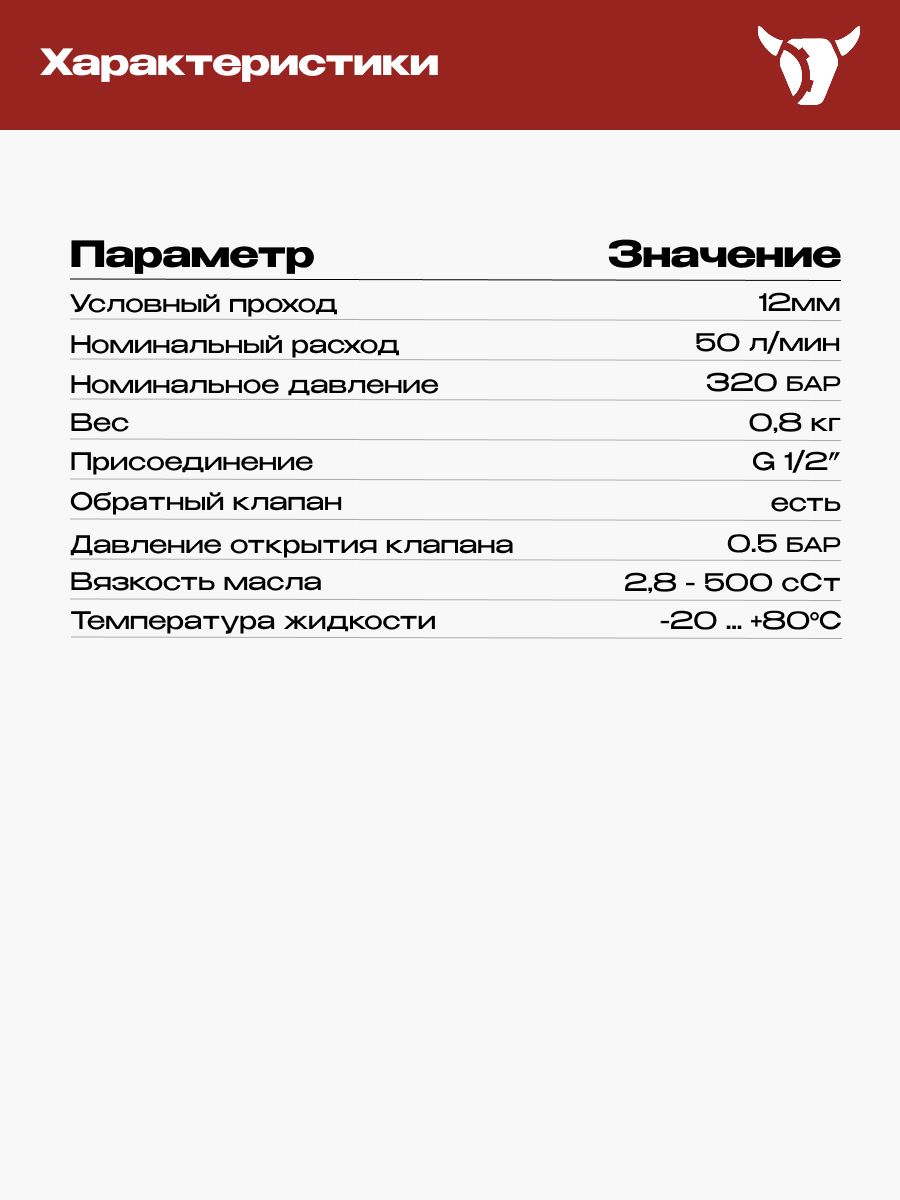

Технические характеристики дросселей DRV-12
| ПАРАМЕТР | Наименование дросселя (вентиля, дросселя с обратным клапаном) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
DV-06 DRV-06 |
DV-08 DRV-08 |
DV-10 DRV-10 |
DV-12 DRV-12 |
DV-16 DRV-16 |
DV-20 DRV-20 |
DV-25 DRV-25 |
DV-30 DRV-30 |
DV-40 DRV-40 |
||
| Рабочее положение |
Любое |
|||||||||
| Масса, кг | DV | 0,28 | 0,46 | 0,45 | 0,8 | 1,07 | 2,0 | 3,5 | 3,5 | 5,5 |
| DRV | 0,28 | 0,46 | 0,45 | 0,8 | 1,07 | 2,0 | 3,5 | 4,6 | 7,7 | |
| Максимальное рабочее давление | сталь |
350 бар (35 МПа) |
||||||||
| латунь |
150 бар (15 МПа) |
|||||||||
| нерж. сталь |
350 бар (35 МПа) |
|||||||||
| Давление открытия обратного клапана, бар |
0,5 (другие значения - по заказу) |
|||||||||
| Максимальные расход, л/мин | 15 | 25 | 30 | 50 | 120 | 200 | 300 | - | - | |
| Рабочая жидкость |
минеральное масло (HL, HLP) по DIN 51 524 |
|||||||||
| Диапазон температур рабочей жидкости |
от -20 до +80 °C |
|||||||||
| Диапазон вязкости |
от 2,8 до 500 сСт (мм²/с) |
|||||||||
| Чистота рабочей жидкости |
Допустимая загрязненность рабочей жидкости класс 9 по NAS 1638. Мы рекомендуем фильтр с минимальным параметром фильтрации β ≥ 75 |
|||||||||

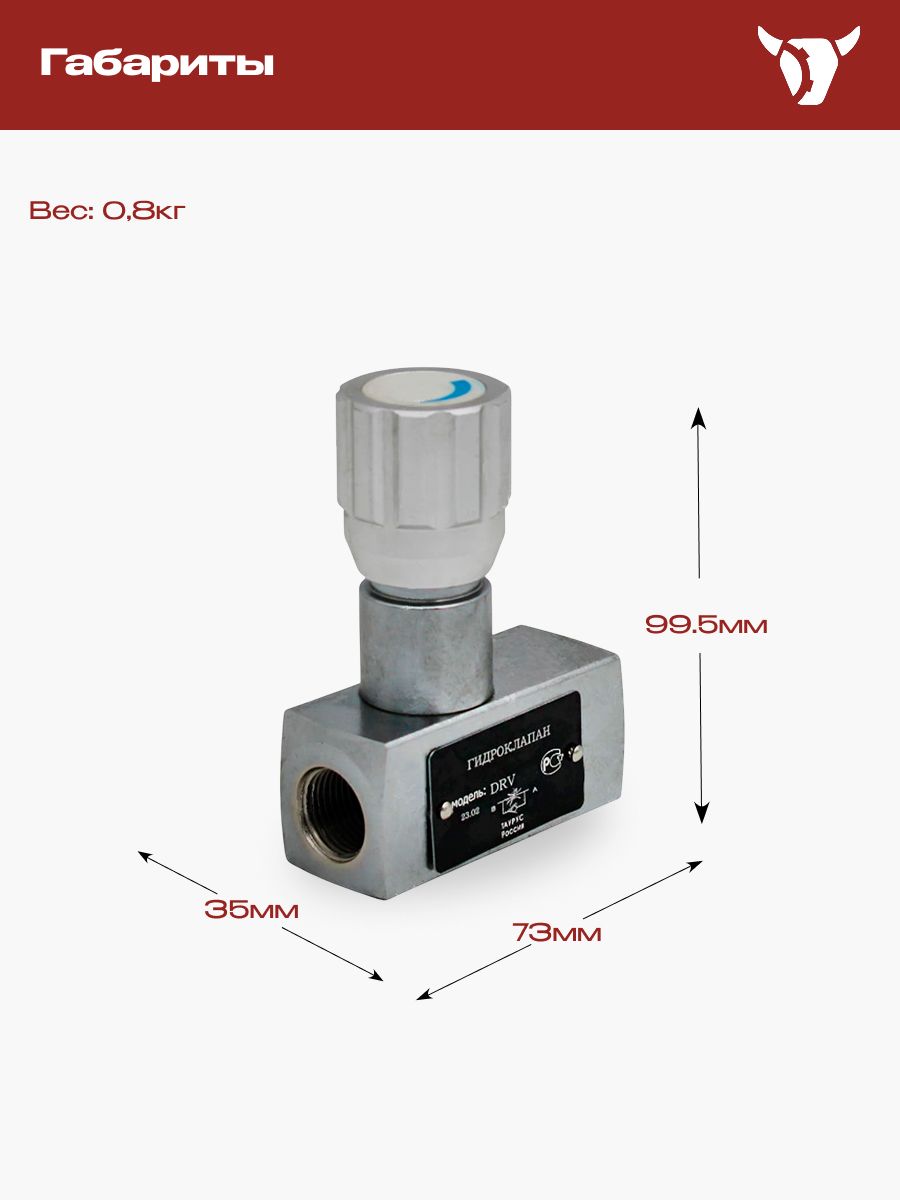

Размеры дросселей тип DRV-12
|
Размер |
⌊ B |
D1 |
D2 |
D3 |
H1 |
H2 |
H3 |
L1 |
L2 |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
трубн. |
конич. |
|||||||||
|
DRV-06 |
15 |
1/8" BSP |
1/8" NPT |
24 |
16 |
8 |
50 |
55 |
26 |
45 |
|
DRV-08 |
25 |
1/4" BSP |
1/4" NPT |
29 |
19 |
12,5 |
65 |
72 |
33,5 |
|
|
DRV-10 |
30 |
3/8" BSP |
3/8" NPT |
15 |
67 |
74 |
41 |
65 |
||
|
DRV-12 |
35 |
1/2" BSP |
1/2" NPT |
38 |
23 |
17,5 |
82 |
92 |
44 |
73 |
| DRV-16 |
45 |
3/4" BSP |
3/4" NPT |
22,5 |
96 |
106 |
57 |
85 |
||
|
DRV-20 |
50 |
1" BSP |
1" NPT |
49 |
38 |
25 |
128 |
145 |
77 |
127 |
|
DRV-25 |
60 |
1 1/4" BSP |
1 1/4" NPT |
30 |
133 |
150 |
93 |
143 |
||
