Гидрораспределители 1РЕ6 золотниковые Ду=6мм с электромагнитным управлением ///

Гидрораспределители 1РЕ6 573 Г24, 1РЕ6.573.В110, 1РЕ6.573 В220

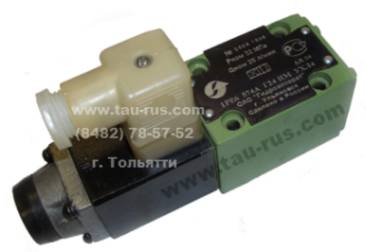

Гидрораспределитель 1РЕ6.573 В110, 1РЕ6.573 Г24, 1РЕ6.573.В220Гидрораспределитель 1РЕ6 573 В220 НМД1

     Гидравлический распределитель (гидрораспределитель) 1РЕ 6.573  — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала).
      Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.
      Гидрораспределители 1РЕ 6.573 (схема распределения - 573) относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).
      Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
      Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
     Гидрораспределители 1РЕ6.573 являются аналогами гидрораспределителей ВЕ6.573 и ПЕ6.573.

Габаритные и присоединительные размеры 1РЕ6 573 (ПЕ6 573)

Габаритные размеры
Габаритные размеры 1РЕ6 573 (ПЕ6 573)
Присоединительные размеры
Присоединительные размеры 1РЕ6 573 (ПЕ6 573)

Характеристики гидрораспределителей 1РЕ6.573 и ПЕ6.573

Наименование параметра Значение параметра
ПЕ6.573 В110
ПЕ 6.573 В220
ПЕ 6.573 Г24
1РЕ6.573 В110
1PЕ 6.573 В220
1РЕ6.573 Г24
Условный проход, мм 6
Расход рабочей жидкости, л/мин 20-25
Номинальное давление на входе, МПа (кгс/см²) 32 (320)
Максимальное давление на выходе, МПа (кгс/см²) 6 (60)
Максимальное давление управления, МПа (кгс/см²) 0,6-6,0 (6-60)
Масса, кг 1,6

Таблица соответствия гидрораспределителей 1РЕ6, ВЕ6 и ПЕ6

Гидрораспределители 1РЕ6 Гидрораспределители ВЕ6, ПЕ6 (PE6)
Гидрораспределитель 1РЕ6 573 Г12 (12В, пост. ток) Гидрораспределитель ВЕ6 573 Г12, ПЕ6 573 Г12
Гидрораспределитель 1РЕ6 573 Г24 (24В, пост. ток) Гидрораспределитель ВЕ6 573 Г24, ПЕ6 573 Г24
Гидрораспределитель 1РЕ6 573 Г48 (48В, пост. ток) Гидрораспределитель ВЕ6 573 Г48, ПЕ6 573 Г48
Гидрораспределитель 1РЕ6 573 Г110 (110В, пост. ток) Гидрораспределитель ВЕ6 573 Г110, ПЕ6 573 Г110
Гидрораспределитель 1РЕ6 573 Г220 (220В, пост. ток) Гидрораспределитель ВЕ6 573 Г220, ПЕ6 573 Г220
Гидрораспределитель 1РЕ6 573 В24 (24В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 573 В24, ПЕ6 573 В24
Гидрораспределитель 1РЕ6 573 В36 (36В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 573 В36, ПЕ6 573 В36
Гидрораспределитель 1РЕ6 573 В110 (110В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 573 В110, ПЕ6 573 В110
Гидрораспределитель 1РЕ6 573 В220 (220В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 573 В220, ПЕ6 573 В220
Гидрораспределитель 1РЕ6 573 В380 (380В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 573 В380, ПЕ6 573 В380

     Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 573, управляемого электромагнитами от сети 24 вольта постоянного тока, для работы в умеренном климате:
     - Гидрораспределитель 1РЕ 6.573 Г24 НМ УХЛ4
     - Гидрораспределитель ПЕ 6.573 Г24
     Структура условного обозначения гидрораспределителей типа 1р6 и 1р10 по ТУ2-053-1815-86
