Гидравлическое оборудование /
Гидрораспределители //

Гидрораспределители WH-G02-* с электромагнитным управлением, Cetop3 (Ду=6 мм)

Гидрораспределители WH-G02-3C3-D24(A110,A220)-N, WH-G02-3C9-D24(A110,A220)-N, WH-G02-3C4-D24(A110,A220)-N, WH-G02-3C2-D24(A110,A220)-N, WH-G02-3C60-D24(A110,A220)-NГидрораспределитель WH-G02-2B2A-D24-N

— Гидрораспределители WH-G02-* соответствуют стандартам ISO и CETOP по размерам стыковой поверхности и высоте При установке на монтажную плату гидрораспределитель WH-G02-* должен быть закреплен 4-мя болтами. Для предотвращения утечки между гидрораспределителем и плитой рекомендуется установить 4 уплотнительных кольца.
— Подключение к источнику электропитания - с помощью стандартного 3-х контактного коннектора, соответствующего ISO 4400 (DIN 43650).
— Уплотнения и материалы, используемые при изготовлении стандартных гидрораспределителей WH-G02-* полностью совместимы с гидравлическими жидкостями на основе минеральных масел с противопенными и противоокислительными присадками.

Идентификационный код и параметры гидрораспределителей WH-G02-*

Структура условного обозначения

WH - G02 - 2   B2   A - A110 - N   *

Опции
N = исполнение с электроразъёмом по DIN
Вольтаж:
A110 = 110 V AC
A220 = 220 V AC
D12 = 12 V DC
D24 = 24 V DC
A(B)S = опции (см. ниже): пропустить если не требуется
B2 = способ центрирования и тип золотника (см. ниже)
2 = двухпозиционный
3 = трёхпозиционный
G02 = Ду=6 мм (ISO 4401-03-02-0-94)
WH = четырёхлинейный гидрораспределитель с электромагнитным управлением

Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T


бар		 Пост. ток Перем. ток
315
140		 315
140
Максимальный расход л/мин 52 52
Диапазон температур рабочей жидкости ºС +5 ... +60
Кол-во переключений в минуту - 300
Диапазон вязкостей жидкости сСт 10 ... 400
Масса с одним электромагнитом кг 1,7
Масса с двумя электромагнитами кг 2,2

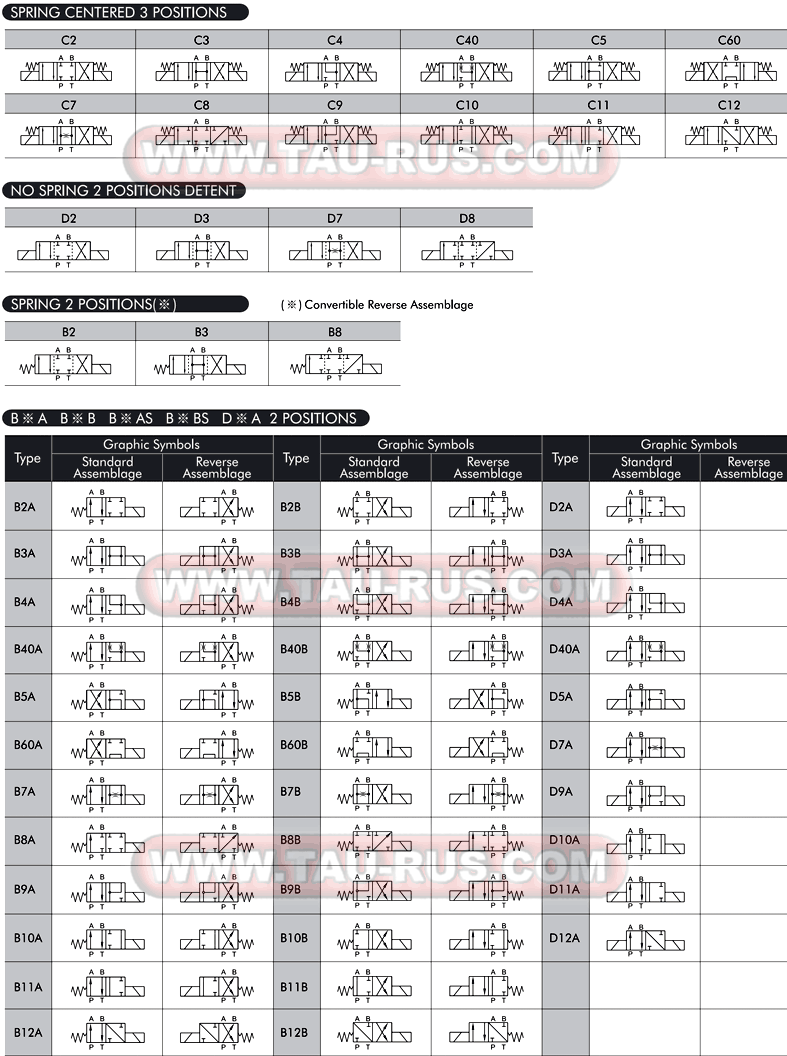

Гидравлические схемы (гидросхемы) клапанов WH-G02-*

Гидравлические схемы (гидросхемы) клапанов WH-G02-*

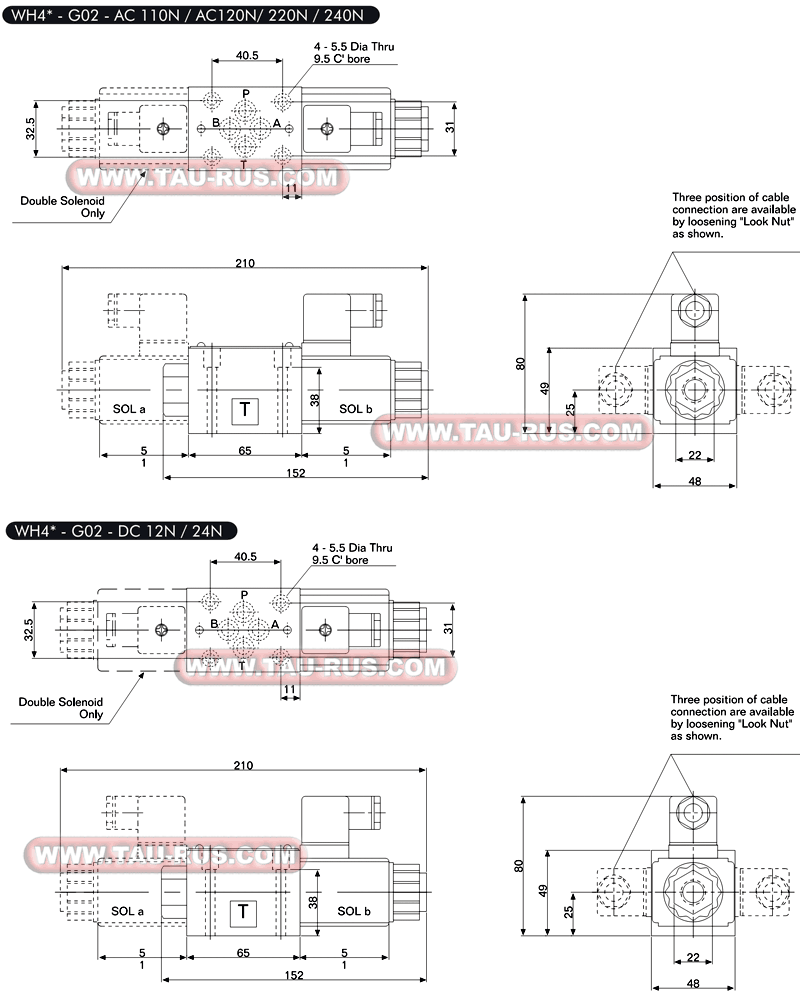

Размеры гидрораспределителей WH-G02-*

Размеры гидрораспределителей WH-G02-*

Предпочтительные типы гидрораспределителей WH-G02-* для подбора аналогов

Наименование Вид Исполнение Номинальное напряжение /
род тока
Гидрораспределитель WH-G02-3C3-D24-N 4/3 пружинный возврат в позицию 0 24 В DC
Гидрораспределитель WH-G02-3C9-D24-N 4/3 пружинный возврат в позицию 0 24 В DC
Гидрораспределитель WH-G02-3C4-D24-N 4/3 пружинный возврат в позицию 0 24 В DC
Гидрораспределитель WH-G02-3C2-D24-N 4/3 пружинный возврат в позицию 0 24 В DC
Гидрораспределитель WH-G02-3C60-D24-N 4/3 пружинный возврат в позицию 0 24 В DC
Гидрораспределитель WH-G02-2B8A-D24-N 4/2 пружинный возврат 24 В DC
Гидрораспределитель WH-G02-2B3A-D24-N 4/2 пружинный возврат 24 В DC
Гидрораспределитель WH-G02-2B2A-D24-N 4/2 пружинный возврат 24 В DC
Гидрораспределитель WH-G02-2D2A-D24-N 4/2 без пружинного возврата 24 В DC
Гидрораспределитель WH-G02-3C3-A110-N 4/3 пружинный возврат в позицию 0 110 В AC
Гидрораспределитель WH-G02-3C9-A110-N 4/3 пружинный возврат в позицию 0 110 В AC
Гидрораспределитель WH-G02-3C4-A110-N 4/3 пружинный возврат в позицию 0 110 В AC
Гидрораспределитель WH-G02-3C2-A110-N 4/3 пружинный возврат в позицию 0 110 В AC
Гидрораспределитель WH-G02-3C60-A110-N 4/3 пружинный возврат в позицию 0 110 В AC
Гидрораспределитель WH-G02-2B8A-A110-N 4/2 пружинный возврат 110 В AC
Гидрораспределитель WH-G02-2B3A-A110-N 4/2 пружинный возврат 110 В AC
Гидрораспределитель WH-G02-2B2A-A110-N 4/2 пружинный возврат 110 В AC
Гидрораспределитель WH-G02-2D2A-A110-N 4/2 без пружинного возврата 110 В AC
Гидрораспределитель WH-G02-3C3-A220-N 4/3 пружинный возврат в позицию 0 220 В AC
Гидрораспределитель WH-G02-3C9-A220-N 4/3 пружинный возврат в позицию 0 220 В AC
Гидрораспределитель WH-G02-3C4-A220-N 4/3 пружинный возврат в позицию 0 220 В AC
Гидрораспределитель WH-G02-3C2-A220-N 4/3 пружинный возврат в позицию 0 220 В AC
Гидрораспределитель WH-G02-3C60-A220-N 4/3 пружинный возврат в позицию 0 220 В AC
Гидрораспределитель WH-G02-2B8A-A220-N 4/2 пружинный возврат 220 В AC
Гидрораспределитель WH-G02-2B3A-A220-N 4/2 пружинный возврат 220 В AC
Гидрораспределитель WH-G02-2B2A-A220-N 4/2 пружинный возврат 220 В AC
Гидрораспределитель WH-G02-2D2A-A220-N 4/2 без пружинного возврата 220 В AC

     Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей WH-G02-* из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
