4V*10 - Пневмораспределители 5/2 с односторонним электропневматическим управлением

24 товара

К подробному описанию...

4V110-M5 - Пневмораспределители 5/2 с односторонним электропневматическим управлением, резьба M5

4V210-06 - Пневмораспределители 5/2 с односторонним электропневматическим управлением, резьба G1/8

4V210-08 - Пневмораспределители 5/2 с односторонним электропневматическим управлением, резьба G1/4

4V310-08 - Пневмораспределители 5/2 с односторонним электропневматическим управлением, резьба G1/4

4V310-10 - Пневмораспределители 5/2 с односторонним электропневматическим управлением, резьба G3/8

4V410-15 - Пневмораспределители 5/2 с односторонним электропневматическим управлением, резьба G1/2

4V110-06 - Пневмораспределители 5/2 с односторонним электропневматическим управлением, резьба G1/8

Загрузить еще

1 2

Описание пневмораспределителей 4V*10

Пневмораспределители 4V*10 являются 5-линейными двухпозиционными (5/2) пневматическими распределителями с односторонним электропневматическим управлением и пружинным возвратом золотника в исходное положение. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.

Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.

Структура условного обозначения пневматических распределителей 4V*10

1	2	3	-	4	5	6	7	8
4V	3	10	-	10	AC220V

1	Тип устройства	4V = соленоидный клапан (5/2, 5/3)
2	Серия (габарит)	1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400
3	Тип пневмораспределителя	10 = пятилинейный двухпозиционный (5/2) с односторонним электромагнитным управлением
4	Присоединение	M5 = M5x0.8 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2
5	Напряжение	Переменный ток: AC24V AC110V AC220V AC380V Постоянный ток: DC12V DC24V
6	Тип подключения к сети	Пропуск = разъем с клеммой (по умолчанию) I = разъем с втулкой
7	Тип резьбы	Пропуск = PT (по умолчанию) T = NPT G = G
8	Тип пилота	Пропуск = внутренний пилот (по умолчанию) W = внешний пилот (спец. исполнение)

Характеристики распределителей 4V*10

Модель	4V110-M5	4V110-06	4V210-06	4V210-08	4V310-08	4V310-10	4V410-15
Тип пневмораспределителя	5/2 - пятилинейный двухпозиционный
Тип управления	Электропневматическое одностороннее
Рабочая среда	Воздух, тонкость фильтрации не менее 40 мкм
Эффективная площадь сечения	5.5 мм²	12 мм²	14 мм²	16 мм²	25 мм²	30 мм²	50 мм²
Резьба присоединительных отверстий	M	PT (стандарт), NPT, G
Размеры присоединительных отверстий: - Вход - Выход - Выхлоп	M5x0.8 M5x0.8 M5x0.8	1/8" 1/8" 1/8"	1/8" 1/8" 1/8"	1/4" 1/4" 1/8"	1/4" 1/4" 1/4"	3/8" 3/8" 1/4"	1/2" 1/2" 1/2"
Рабочее давление, МПа	0.15 - 0.8
Максимальное входное давление, МПа	1.5
Рабочая температура, °C	От -20 до +70
Материал корпуса	Алюминиевый сплав
Смазка воздуха¹	Не обязательна
Максимальная частота срабатывания², циклов / сек	5				4		3
Масса, кг	0.12		0.22		0.31		0.59

Примечание:
¹ - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
² - Максимальная частота срабатывания на холостом ходу

Характеристики электромагнитов 4V

Параметр	Значение
Доступные вольтажи	AC220V, AC110V, AC24V, DC24V, DC12V
Энергопотребление	AC - 3.5VA, DC - 3.0W
Степень защиты	IP65 (DIN40050)
Класс изоляции	B
Тип разъема	Клемма (по умолчанию) или втулка
Время переключения	0.05 сек

Устройство и принцип работы пневмораспределителей 4V*10

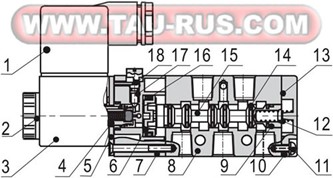

Устройство пневмораспределителей 4V*10 — 1. Соединительный разъем (коннектор); 2. Контргайка; 3. Катушка-соленоид; 4. Сердечник; 5. Неподвижная пластина;
6. Поршень; 7. Пилот; 8. Корпус; 9. Компенсационное кольцо; 10. Нижняя крышка; 11. Крепежный винт; 12. Золотниковая пружина; 13. Прокладка нижней крышки; 14. Уплотнительное кольцо золотника; 15. Золотник; 16. Уплотнительное кольцо поршня; 17. Пружина; 18. Ручное дублирование.

Пневмораспределители 4V*10 состоят из корпуса 8 c пилотной частью 7. Внутри пилотного клапана расположен поршень 6 с уплотнительным кольцом 16, который при подаче напряжения на катушку 3 через разъем 1 приводит в движение золотник 15 с уплотнительными кольцами 14 и перемещает его в другую позицию, изменяя тем самым схему распределения потоков воздуха. Соединительный разъем 1 устанавливается на катушку, которая надевается на сердечник 4 вплотную к пластине 5 и закрепляется контргайкой 2. При отключении электромагнитной катушки золотник возвращается в первоначальное положение давлением золотниковой пружины 12, установленной в компенсационном кольце 9. Нижняя крышка 10 закрепляется на корпусе винтами 11 и отделена от корпуса прокладкой 13. В случае невозможности подачи напряжения на пилотный распределитель, предусмотрен механизм ручного дублирования 18 с пружиной 17, благодаря которому можно передвинуть золотник в крайнее положение.
