Описание гидрораспределителей 1Р323; 1Р322; 2Р323; 2Р322
Гидрораспределители 1Р323АЕ, 1Р323АЛ, 1Р323БЕ, 1Р323БЛ по ТУ2-053-1846-87 на номинальное давлении 32 МПа и гидрораспределители 1Р322АЕ, 1Р322АЛ, 1Р322БЕ, 1Р322БЛ на 20 МПа имеют электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника). Гидрораспределители IP323, IP322 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм.
Гидрораспределители 2Р323АЕ, 2Р323АЛ, 2Р323БЕ, 2Р323БЛ на номинальное давлении 32 МПа и гидрораспределители 2Р322АЕ, 2Р322АЛ, 2Р322БЕ, 2Р322БЛ на 20 МПа имеют также электрогидравлическое управление. Конструкция гидрораспределителей 2P323, 2P322 аналогична конструкции 1P323, 1P322, только пилоты Dy = 10 мм.
В корпусе гидрораспределителя Ду=32 мм методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри чертёж присоединительных размеров ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.
Соединение линий Х-Р в гидрораспределителях 1Р323, 1Р322, 2Р323, 2Р322 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.
Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
Для уплотнения стыковой плоскости гидрораспределителей 1Р323-АЕ, 1Р323-АЛ, 1Р323-БЕ, 1Р323-БЛ применяются кольца по ГОСТ 9833-73:
- 039-045-36-2-2 (четыре кольца);
- 013-016-19-2-2 (три кольца).
Структура условного обозначения
|
1 |
2 |
3 |
4 |
. |
5 |
. |
6 |
7 |
8 |
. |
9 |
. |
10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
Р |
32 |
3 |
44 |
А |
Л |
4 |
Р |
В220 |
| 1 | Применяемый пилот |
1 = пилот ВЕ6 2 = пилот ВЕ10 |
| 2 | Тип гидрораспределителя | Р = золотниковый гидрораспределитель |
| 3 | Условный проход | 32 = 32 мм |
| 4 | Давление на входе | 3 = 32 МПа |
| 5 | Схема распределения рабочей жидкости |
14, 24, 34, 44, 54, 64, 74, 84, 94, 154, 573, 573Е, 574, 574А подробная таблица со схематическим обозначением см.ниже |
| 6 | Способ установки золотника |
А = пружинный возврат Б = гидравлический возврат |
| 7 | Вид управления |
Л = электрогидравлический с двумя электромагнитами с пружинным возвратом золотника пилота Ж = электрогидравлическое с двумя электромагнитами с фиксацией золотника пилота Е = электрогидравлическое с одним электромагнитом с пружинным возвратом золотника пилота И = гидравлическое |
| 8 | Присоединение потока управления |
1 = подвод от независимого потока, слив независимый 2 = подвод от независимого потока, слив соединен с общим сливом 3 = подвод от основного потока, слив независимый 4 = подвод от основного потока, слив соединен с общим сливом |
| 9 | Регулирование времени срабатывания |
Не указывается = без регулировки времени срабатывания Р = регулирование времени срабатывания дроссельной плитой на подводе |
| 10 | Параметры электромагнита |
Переменный ток: В24 = 24В В36 = 36В В110 = 110В В220 = 220В В380 = 380В Постоянный ток: Г12 = 12В Г24 = 24В Г48 = 48В Г110 = 110В Г220 = 220В |
Краткая техническая характеристика гидрораспределителей 1Р323, 1Р322, 2Р323, 2Р322
|
Наименование |
Кол-во эл/магнитов |
Условный проход, мм |
Ном. давление на входе, МПа |
Расход рабочей жидкости, л/мин |
Схема возврата золотника |
Масса не более, кг |
|---|---|---|---|---|---|---|
|
Гидрораспределитель 1Р323 АЛ |
2 |
32 |
32 |
500 |
Пружинный возврат золотника |
44,0 |
|
Гидрораспределитель 1Р323 АЕ |
1 |
39,7 |
||||
|
Гидрораспределитель 1Р323 БЛ |
2 |
Гидравлический возврат золотника |
44,0 |
|||
|
Гидрораспределитель 1Р322 БЕ |
1 |
39,7 |
||||
|
Гидрораспределитель 1Р322 АЛ |
2 |
20 |
Пружинный возврат золотника |
44,0 |
||
|
Гидрораспределитель 1Р322 АЕ |
1 |
39,7 |
||||
|
Гидрораспределитель 1Р322 БЛ |
2 |
Гидравлический возврат золотника |
44,0 |
|||
|
Гидрораспределитель 2Р323 БЕ |
1 |
39,7 |
||||
|
Гидрораспределитель 2Р323 АЛ |
2 |
32 |
330-500 |
Пружинный возврат золотника |
47,0 |
|
|
Гидрораспределитель 2Р323 АЕ |
1 |
46,6 |
||||
|
Гидрораспределитель 2Р323 БЛ |
2 |
Гидравлический возврат золотника |
47,0 |
|||
|
Гидрораспределитель 2Р323 БЕ |
1 |
46,6 |
||||
|
Гидрораспределитель2Р322 АЛ |
2 |
20 |
Пружинный возврат золотника |
47,0 |
||
|
Гидрораспределитель 2Р322 АЕ |
1 |
46,6 |
||||
|
Гидрораспределитель 2Р322 БЛ |
2 |
Гидравлический возврат золотника |
47,0 |
|||
|
Гидрораспределитель 2Р322 БЕ |
1 |
46,6 |

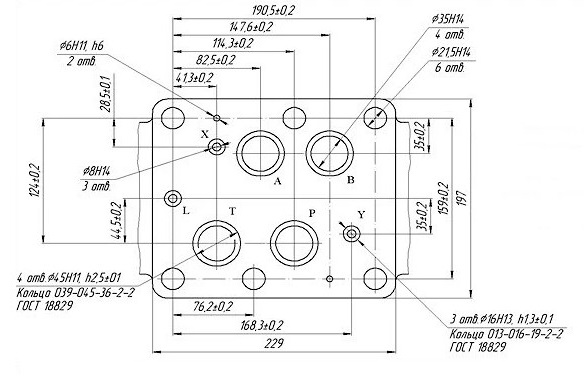

Габаритные и присоединительные размеры гидрораспределителей 1Р323АЛ, 1Р323БЛ, 1Р323АЕ, 1Р323БЕ
Примечание:
- гидрораспределители 1р323ае, 1р323бе несколько отличаются по габаритам от приведённого выше чертежа гидрораспределителя 1р323ал, 1р323бл в связи с тем, что пилотный клапан у 1р323ае, 1р323бе - одномагнитный.
|
Размер |
Значение, мм |
|
L |
375 |
|
L1 |
183 |
|
L2 |
76,2 |
|
L3 |
114,3 |
|
L4 |
190,5 |
|
L5 |
19,2 |
|
В |
197 |
|
В1 |
159 |
|
H |
280 |
|
H1 |
155 |
|
H2 |
60 |
|
H3 |
44 |
|
d |
21,5 |
Примечания:
- отверстие L (слив утечек) - для исполнения с гидравлическим возвратом золотника;
- отверстие X - кроме гидрораспределителей с непосредственным управлением;
- отверстие Y - дренаж для исполнения 1Рн...
Схемы распределения потоков рабочей жидкостей в 1Р323, 1Р322, 2Р323, 2Р322 (Ду=32мм)
|
Номер схемы
|
Условное обозначение
|
Последовательность соединения каналов при подключении
|
Номер схемы
|
Условное обозначение
|
Последовательность соединения каналов при подключении
|
| Для двухмагнитных распределителей | |||||
|
14 |
|
|
24 |
|
|
|
34 |
|
|
44 |
|
|
|
54 |
|
|
64 |
|
|
|
64А |
|
|
74 |
|
|
|
84 |
|
|
84А |
|
|
|
94 |
|
|
124 |
|
|
|
134 |
|
|
154 |
|
|
|
443 |
|
|
|
|
|
| Для одномагнитных распределителей | |||||
|
573 |
|
|
573Е |
|
|
|
574 |
|
|
574А |
|
|
|
574Е |
|
|
14-А |
|
|
|
24-А |
|
|
34-А |
|
|
|
44-А |
|
|
54-А |
|
|
|
64-А |
|
|
64А-А |
|
|
|
74-А |
|
|
84-А |
|
|
|
84А-А |
|
|
94-А |
|
|
|
124-А |
|
|
134-А |
|
|
|
154-А |
|
|
14-В |
|
|
|
24-В |
|
|
34-В |
|
|
|
44-В |
|
|
54-В |
|
|
|
64-В |
|
|
64А-В |
|
|
|
74-В |
|
|
84-В |
|
|
|
84А-В |
|
|
94-В |
|
|
|
124-В |
|
|
134-В |
|
|
|
154-В |
|
|
|||
Примечание: гидрораспределители 1р323 могут быть выполнены с ограничением хода основного золотника.
Пример условного обозначения гидрораспределителя золотникового электрогидравлического с условным проходом 32 мм с двумя магнитами с пилотным клапаном 1ре6 (ве6, пе6), с номинальным давлением на выходе 32 МПа, с пружинным возвратом золотника, со сливом объединённым с общим сливом, схема распределения 44, с регулировкой времени срабатывания дроссельной плитой на подводе, с напряжением питания пилотного клапана 24 вольта постоянного тока, предназначенном для работы в умеренном климате и холодном климате, категория размещения 4:
Гидрораспределитель 1Р323АЛ4Д.44-Р-Г24 НМД1 10 УХЛ4.
