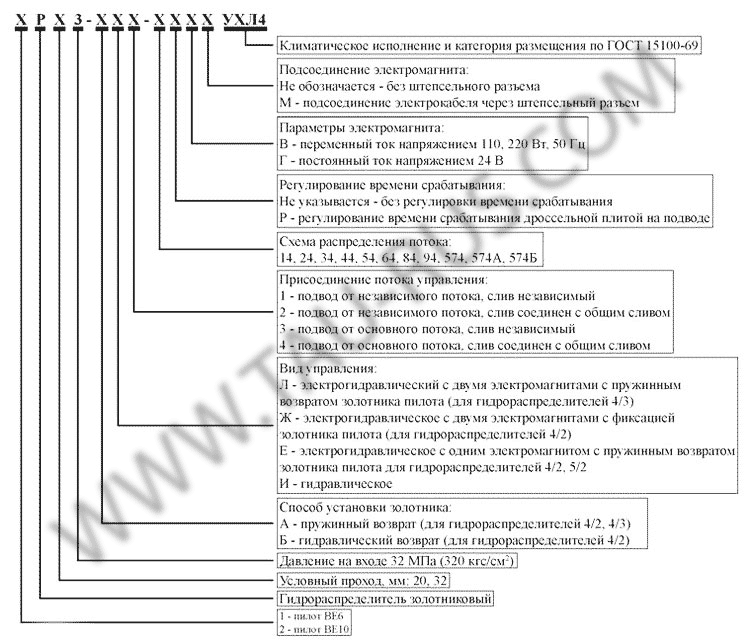

Структура условного обозначения гидрораспределителей 1Р203, 1Р323
Подробное описание гидрораспределителей , чертежи, гидравлические схемы и подробные технические характеристики, можно найти на страницах разделов:
- 1Р203 (1Р202, 2Р203, 2Р202) - Гидрораспределители с пилотным управлением CETOP 08 (Ду=20 мм);
- 1Р323 (1Р322, 2Р323, 2Р322) - Гидрораспределители с пилотным управлением CETOP 10 (Ду=32 мм).
|
1 |
2 |
3 |
4 |
- |
5 |
6 |
7 |
- |
8 |
9 |
10 |
11 |
12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
Р |
32 |
3 |
А |
Л |
4 |
44 |
Р |
В220 |
|
УХЛ4 |
| 1 | Применяемый пилот |
1 = пилот ВЕ6 2 = пилот ВЕ10 |
| 2 | Тип гидрораспределителя | Р = золотниковый гидрораспределитель |
| 3 | Условный проход |
20 = 20 мм 32 = 32 мм |
| 4 | Давление на входе | 3 = 32 МПа |
| 5 | Способ установки золотника |
А = пружинный возврат Б = гидравлический возврат |
| 6 | Вид управления |
Л = электрогидравлический с двумя электромагнитами с пружинным возвратом золотника пилота Ж = электрогидравлическое с двумя электромагнитами с фиксацией золотника пилота Е = электрогидравлическое с одним электромагнитом с пружинным возвратом золотника пилота И = гидравлическое |
| 7 | Присоединение потока управления |
1 = подвод от независимого потока, слив независимый 2 = подвод от независимого потока, слив соединен с общим сливом 3 = подвод от основного потока, слив независимый 4 = подвод от основного потока, слив соединен с общим сливом |
| 8 | Схема распределения рабочей жидкости | 14, 24, 34, 44, 54, 64, 74, 84, 94, 154, 573, 573Е, 574, 574А, 574Б |
| 9 | Регулирование времени срабатывания |
Не указывается = без регулировки времени срабатывания Р = регулирование времени срабатывания дроссельной плитой на подводе |
| 10 | Параметры электромагнита |
Переменный ток: В24 = 24В В36 = 36В В110 = 110В В220 = 220В В380 = 380В Постоянный ток: Г12 = 12В Г24 = 24В Г48 = 48В Г110 = 110В Г220 = 220В |
| 11 | Подсоединение электромагнита |
Не указывается = без штепсельного разъема М = подсоединение электрокабеля через штепсельный разъем |
| 12 | Климатическое исполнение и категория размещения по ГОСТ 15100-69 | УХЛ4 |
