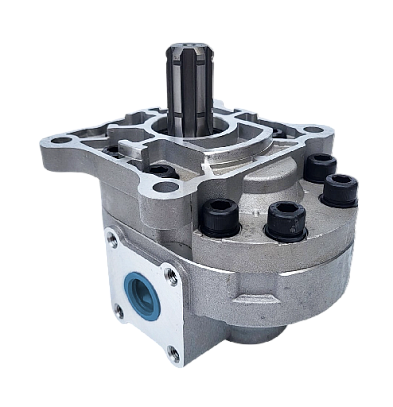

Насосы шестеренные НШ32У-3 (НШ10У-3; НШ14У-3; НШ16У-3; НШ32У-3; НШ50У-3)
Насосы серии НШ*У («Универсальные») предназначены для работы на минеральном масле в гидравлических системах тракторов, сельскохозяйственных машин и прочей техники с номинальным рабочим давлением до 160 кгс/см². Их отличает простая конструкция, высокая надёжность и увеличенный срок службы, достигнутые за счёт применения современных производственных технологий.
Модификация «У» выпускается в двух исполнениях: с левым и правым направлением вращения. Направление определяется со стороны приводного вала: левое вращение - против часовой стрелки, правое - по часовой.
Агрегат крепится на валу отбора мощности (ВОМ) или ином приводе от двигателя внутреннего сгорания. Также допускается его использование в стационарных установках с электроприводом. Передача крутящего момента осуществляется через шлицевое соединение вала насоса с валом ВОМ или другим приводным устройством.
Структура условного обозначения
| 1 | 2 | 3 | - | 4 | 5 |
| НШ | 32 | У | 3 | Л |
| 1 | Тип устройства | НШ = насос шестеренный |
| 2 | Код рабочего объема |
10 14 16 32 50 |
| 3 | Конструктивное исполнение (Серия) | У - Модификация UNIVERSAL |
| 4 | Исполнение по номинальному давлению |
3 = 160 бар 4 = 200 бар2 |
| 5 | Направление вращения |
Без обозначения = по часовой стрелке Л = против часовой стрелки |
Характеристики
| Наименование параметра | НШ10У-3 | НШ14У-3 | НШ16У-3 | НШ32У-3 | НШ50У-3 |
| Номинальный рабочий объем, см3 | 10 | 14 | 16 | 32 | 50 |
|
Давление на выходе Мпа -Номинальное -Максимальное |
16 |
||||
|
Частота вращения с-1 -Номинальная -Минимальная -Максимальная |
40 8,3 |
||||
| Номинальная подача, л/мин, не менее | 21 | 29,4 | 33,6 | 68,8 | 107,2 |
| Коэффициент подачи, не менее | 0,94 | ||||
| Общий КПД, не менее |
0,83 |
||||
| Номинальная мощность, кВт, не более | 8,6 | 12,0 | 13,8 | 26,6 | 41,5 |
