Плоскошлифовальные станки 3Л722В, 3Л722В-70, 3Л722В-8-..., 3Л722В-001, 3Л722В-002, 3Л722А с прямоугольным столом и горизонтальным шпинделем предназначены для шлифования периферией шлифовального круга плоских поверхностей заготовок, закреплённых на магнитной или электромагнитной плитах, которые в свою очередь устанавливаются и крепятся на поверхности стола станка.
Станки имеют унифицированную конструкцию. Конструкция станка позволяет производить обработку фасонных поверхностей профилированным кругом.
Классы точности станков:
3Л722А - класс точности А;
3Л722В, 3Л722В-70, 3Л722В-8-..., 3Л722В-001, 3Л722В-002 - класс точности В.
Ниже приведён список запасных частей и узлов, поставляемых нашей компанией, к станкам плоскошлифовальным ЗЛ722В, ЗЛ722А.
Поставляемая оснастка к станкам 3Л722В, 3Л722В-70, 3Л722В-8-, 3Л722В-001, 3Л722В-002, 3Л722А
|
Общее название |
Артикул |
Полное наименование |
|
Плита электромагнитная 320х1250 (станок 3Л722В) |
3Л722В.827.000 |
Плита электромагнитная 7208-0066 320х1250 |
|
Плита электромагнитная 320х800 (станок 3Л722В) |
3Л722В-1600.827.000 |
Плита электромагнитная 7208-0064 320х800 |
|
Насос охлаждения П-100М (0,75 кВт, 3000 об/мин) |
П-100М |
Электронасос (помпа) П-100М (100 л/мин) |
|
Магнитный сепаратор (100 л/мин) |
СМЛ-100 |
Магнитный сепаратор СМЛ-100 (100 л/мин) |
|
Гидростанция РГ48 в сборе |
РГ48-3Д722.02 |
|
|
Резервуар системы охлаждения |
Бак СОЖ 3Л722 |
Бак СОЖ 3Л722 (без фильтра транспортёра) |
|
Гидроцилиндр стола |
3Л722В.771.000 |
Гидроцилиндр стола 3Л722В.771.000 |
|
Шарико-винтовые пары поперечной подачи |
3Л722В.323.000 |
Шарико-винтовые пары поперечной подачи 3Л722В.323.000 |
|
Маслостанция С13-74 |
С13-74 |
Станция смазки (смазочная) С13-74 |
|
Реле давления РД8/10 |
РД8/10-000-03 |
Реле давления РД8/10-000-03 |
|
Фильтр Ф7М |
Ф7М 12-10/200 |
Фильтр Ф7М 12-10/200 |
|
Блок дроссельный смазочный БДИ-4 |
БДИ-4 |
|
|
Насос смазочный ВГ11-11А (Q=5 л/мин, Р=0,5 МПа) |
ВГ11-11А |
Насос шестерённый (агрегат) ВГ11-11А |
|
Манометр ГСП-МТ-1-0,25 МПа |
ГСП-МТ-1-0,25 |
Запасные части для шлифовальных станков 3Л722, 3Д722, 3Д725, 3Б724 (обозначения для заказа)
| Насосы | Шарико-винтовые пары | Редуктор ускоренных вертикальных перемещений шлифовальной бабки 3Д722.339.000 сб |
| Насос пластинчатый 2Г12-55АМ | Шарико-винтовая пара вертикальной подачи 3Д725.502.010 | Редуктор горизонтальных перемещений шлифовальной бабки 3Д722 |
| Насос пластинчатый НПЛ25-125/ 6,3 | Шарико-винтовая пара вертикальной подачи 3Е756.305.000 | Гидроцилиндр шлифовальной бабки 3Д722 |
| Насосы центробежные для СОЖ: П-25М, П-32М, П-50М, П-100М, П-125М, П-200М | Шарико-винтовая пара вертикальной подачи 3Д722В.182.000 сб | Манжеты к цилиндру шлифовальной бабки (комплект) 3Д722 |
| Насос шестерёнчатый для бака смазки ВГ11-11А | Шарико-винтовая пара вертикальной подачи 3Л722В.182.000 | Гидроцилиндр стола 3Д722.771.000 сб |
| Фильтры | Шарико-винтовая пара поперечной подачи 3Л722В.323.000 | Манжеты к гидроцилиндру стола (комплект) 3Д722 |
| Фильтр 1ФГМ16-10К | Устройства цифровой индикации | Штоки к гидроцилиндру стола (комплект) 3Д722 |
| Фильтр 2ФГМ32-10К | Устройство цифровой индикации Ф5290 | Электрошкаф в сборе 3Д722.085.000 сб |
| Сепараторы магнитные | Устройство цифровой индикации ЛИР 510 | Шпиндельный узел 3Д722 |
| СМЛ-50 (аналог Х43-43) | Устройства для правки и шлифования шлифкругов | Комплект подшипников ЛОН-34 3Д722 |
| СМЛ-100 (аналог Х43-44) | Оправка для балансировки шлифовального круга 3Д722.000.410 | Планшайба 3Д722.525.000 сб |
| СМЛ-150 (аналог Х43-45) | Устройство для балансировки шлифовального круга 3Д722.416.000 | Силовой коммутатор 3Д722 |
| Баки СОЖ | Приспособление для правки шлифовального круга 3Д722.000.430 | Запасные части для станка 3Б722 |
| Бак СОЖ без фильтра транспортёра для 3Л722, 3Л741 и 3Д722 | Устройство для правки шлифовального круга алмазным роликом (шарошка) | Редуктор каретки 3Б722-26 |
| Бак СОЖ для станков 3Д725 и 3Е756 с фильтром транспортёром | Шаговые двигатели | Шпиндель в комплекте с вкладышами и кольцами 3Б722 |
| Шлифовальные круги | Шаговый двигатель Ш 2,65/5 | Механизм вертикальной подачи 3Б722-36 |
| Фланец шлифовального круга в сборе для 3Б722, 3Д722, 3Л722 | Шаговый двигатель ДСШ 1-1,86 | Цилиндр стола 3Б722-50 |
| Шлифовальный круг 500х32х203, 25А, F46,СМ1 | Сельсин датчики | Запасные части для станка 3Л722 |
| Шлифовальный круг 450х80х203, 25А, F46,СМ1 | Сельсин-датчик БС1404 | Лента защиты направляющих к станку мод. 3Л722 |
| Шлифовальный круг 600х63х305, 25А, F46,СМ1 | Сельсин-датчик БД1404 | Гидроцилиндр стола 3Л722В.771.000 |
| Шлифовальный круг 300х63х127, 25А, F46,СМ1 | Сельсин-датчик БД1501 | Манжеты к гидроцилиндру (комплект) 3Л722 |
| Шлифовальный круг 250х32х76, 25А, F46,СМ1 | Линейные опоры качения | Элементы Логика Т (комплект) 3Л722 |
| Шлифовальный круг 250х40х76, 25А, F46,СМ1 | Линейные опоры качения РС-19Л, РС-19Т, РС-26Л, РС-26Т, РС-38Л, РС-38Т | Шпиндельный узел (гильза в сборе) 3Л722.303.000 |
| Шлифовальный круг 500х32х203, 25А, F46,СМ1 | Линейные опоры качения Р88-101, Р88-102, Р88-103 | Блок управления электромагнитной плитой до 2,5А 3Л722 |
| Станции смазки | Линейные опоры качения РОД 101, РОД 102, РОД 103 | Прочие запчасти |
| Бак смазки в сборе 3Д722.074.000 сб | Запасные части для станка 3Е756 | Домкрат клиновой 3Д722.415.000 |
| Маслостанция С13-74 к станку 3Д725 | Редуктор вращения стола в сборе станка мод. 3Е756 | Ключ-съемник 2-55 СТП И105-77 |
| Гидростанции | Редуктор перемещения стола в сборе станка мод. 3Е756 | Комплект подшипников Т-46117 |
| Гидростанция РГ48 в сборе для станка 3Л722 | Коробка скоростей в сборе станка мод. 3Е756 | Кассеты 3Л722В.018.020 |
| Гидростанция РГ48 в сборе для станка 3Д722 | Запасные части для станка 3Д722 | Кассеты 3Д725 |
| Гидростанция РГ48 в сборе для станка 3Д725 | Механизм вертикальной подачи 3Д722.166.000 сб | Блок реверса 3Д722, 3Л722 |
| Гидростанция РГ48 в сборе для станка 3Б724 | Редуктор вертикальной подачи 3Д722.338.000 сб |

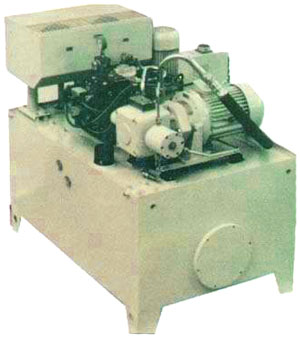

Гидростанция (комплектный гидропривод) РГ48-3Д722-02 и запчасти
Комплектный гидропривод (гидростанция) модели РГ48-3Д722-02 предназначен для питания гидросистемы и дистанционного управления движением гидрофицированных органов плоскошлифовальных станков с прямоугольным столом (базовая модель ЗЛ722А).
Вид климатического исполнения гидропривода РГ48 по ГОСТ 15150—69: УХЛ - для эксплуатации в районах с умеренным и холодным климатом; О - для эксплуатации в районах с тропическим климатом. Категория размещения — 4.1.
Гидростанция РГ48-3Д722-02 работает на чистых минеральных маслах кинематической вязкостью от 20 до 213 мм²/с, с чистотой не грубее 13-го класса по ГОСТ 17216-71 и температурой от плюс 10 до плюс 50 °С.
Рекомендуемые марки масел: ВНИИ НП-403 ГОСТ 16728-78; Т22 ГОСТ 32-74,1 ИГНСп-20, ИГП-18.Основные технические данные комплектного гидропривода:
- номинальная вместимость гидробака 400 дм³ (л)
- тип регулируемого пластинчатого насоса 2Г12-55АМ-40
- номинальная подача насоса 1,57 дм³/с (100 л/мин)
- номинальное давление насоса 4,0 МПа
- диапазон настройки давления (в положении "Стоп" стола) 2,2...2,8 МПа
- давление в системе при установившейся скорости стола не более 1,4 МПа
- скорость движения гидроцилиндра стола 1-35 м/мин
- габаритные размеры (длина*ширина*высота) 1280*870*1450 мм
- масса (без масла) не более 640 кг
- максимальный перегрев масла в гидробаке по отношению к окружающему воздуху (при испытаниях) не более 11 °С.

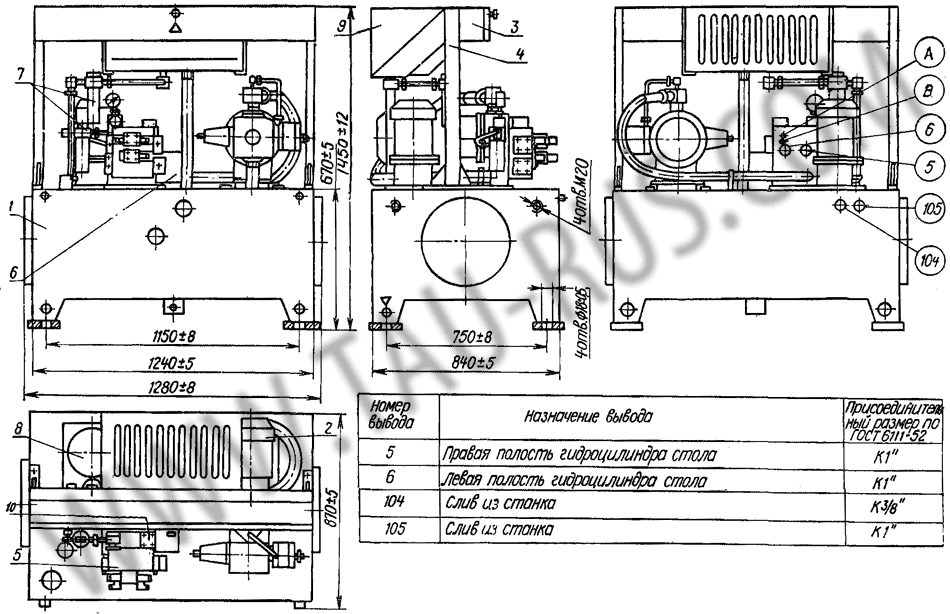

Габаритные и присоединительные размеры гидростанции РГ48-3Д722-02
2 — насосная установка РГ48-3Д722.711Б.000;
3 — электрокоробка РГ48-3Д722.801.100;
4 — стойка РГ48-3Д722-02.717А.000;
5 — панель стола РГ48-3Д722.712.000;
6 — дроссель стола РГ48-3Д722.713.000А;
7 — фильтры 12-10КВ (1ФГМ16-10К), 20-25КВ (2ФГМ32-25) ГОСТ 16026-80;
7а — фильтр сетчатый 40-160-2;
8 — насосная установка (для охлаждения масла) РГ48-3Д722-02.715.000;
9 — теплообменник 2Г44-25-01;
10 — место для установки потребителем гидрораспределителя типа ВЕ6 с выводами А и В (К 1/4") для спецстанков.
|
Общее название |
Артикул |
Полное наименование |
|
Фильтр 12-10КВ ГОСТ 16026-80 |
12-10КВ |
Фильтр напорный 1ФГМ16-10К |
|
Фильтр 20-25КВ ГОСТ 16026-80 |
20-25КВ |
Фильтр напорный 2ФГМ32-25К |
|
Фильтр сетчатый 40-160-2 |
40-160-2 |
Фильтр всасывающий сетчатый 40-160-2 |
|
Гидрораспределитель ВЕ6.574А./Г24НМ ГОСТ 16026-80 |
ВЕ6.574А./Г24НМ |
Гидрораспределитель 1РЕ6.574А.Г24 |
|
Гидрораспределитель ВЕ6.574А./ОГ24НМ ГОСТ 16026-80 |
ВЕ6.574А./ОГ24НМ |
Гидрораспределитель 1РЕ6.574А.О.Г24 |
|
Переключатель манометра ПМ2.2-С320 |
ПМ2.2-С320 |
Переключатель манометра ПМ2.2-С320 |
|
Насос пластинчатый Г12-33М |
Г12-33М |
Насос пластинчатый НПл-40/6,3 |
|
Насос пластинчатый регулируемый 2Г12-55АМ-40 |
2Г12-55АМ-40 |
Насос пластинчатый регулируемый 2Г12-55АМ-40 |
|
Теплообменник 2Г44-25-01 |
2Г44-25-01 |
Теплообменник 2Г44-25-01 |
|
Манометр ГСП-МТ-1-60-4-Ф |
ГСП-МТ-1-60-4-Ф |
Манометр показывающий МТ-2И |
|
Кольцо уплотнительное 006-010-25-2-2 (6 шт.) |
006-010-25-2-2 |
Кольцо 006-010-25 ГОСТ 18829-73 |
|
Кольцо уплотнительное 010-014-25-2-2 (10 шт.) |
010-014-25-2-2 |
Кольцо 010-014-25 ГОСТ 18829-73 |
|
Кольцо уплотнительное 012-016-25-2-2 (14 шт.) |
012-016-25-2-2 |
Кольцо 012-016-25 ГОСТ 18829-73 |
|
Кольцо уплотнительное 016-020-25-2-2 (8 шт.) |
016-020-25-2-2 |
Кольцо 016-020-25 ГОСТ 18829-73 |
|
Кольцо уплотнительное 025-029-25-2-2 (8 шт.) |
025-029-25-2-2 |
Кольцо 025-029-25 ГОСТ 18829-73 |
|
Кольцо уплотнительное 040-044-25-2-2 (8 шт.) |
040-044-25-2-2 |
Кольцо 040-044-25 ГОСТ 18829-73 |
|
Кольцо уплотнительное 040-045-30-2-2 (2 шт.) |
040-045-30-2-2 |
Кольцо 040-045-30 ГОСТ 18829-73 |
|
Кольцо уплотнительное 037-045-46-2-2 (4 шт.) |
037-045-46-2-2 |
Кольцо 037-045-46 ГОСТ 18829-73 |
|
Кольцо уплотнительное 260-270-58-2-2 (4 шт.) |
260-270-58-2-2 |
Кольцо 260-270-58 ГОСТ 18829-73 |
