Габаритные и присоединительные размеры гидрозамков Т-КУ, М-КУ

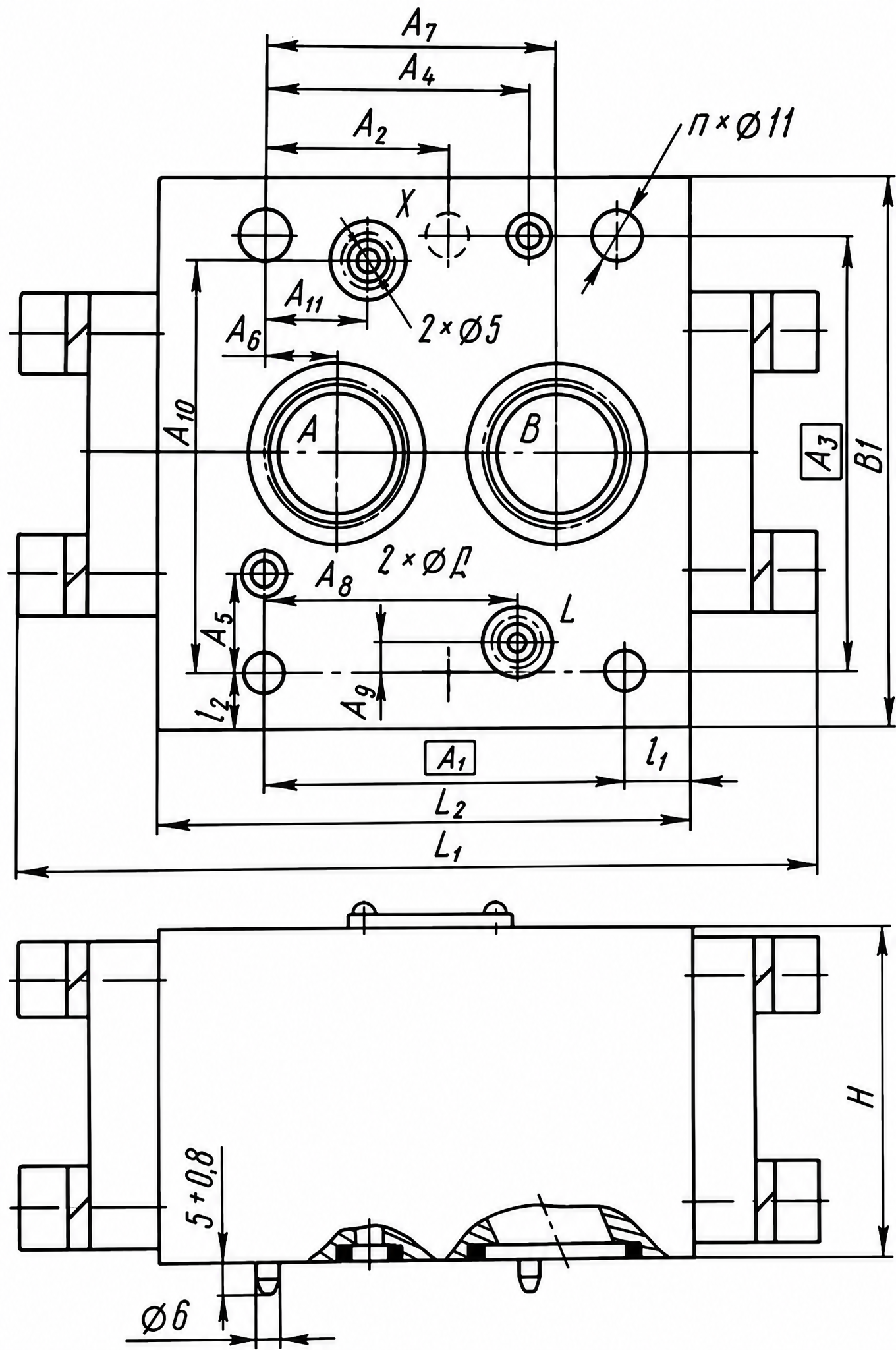

Гидрозамок М-КУ (стыковое присоединение)

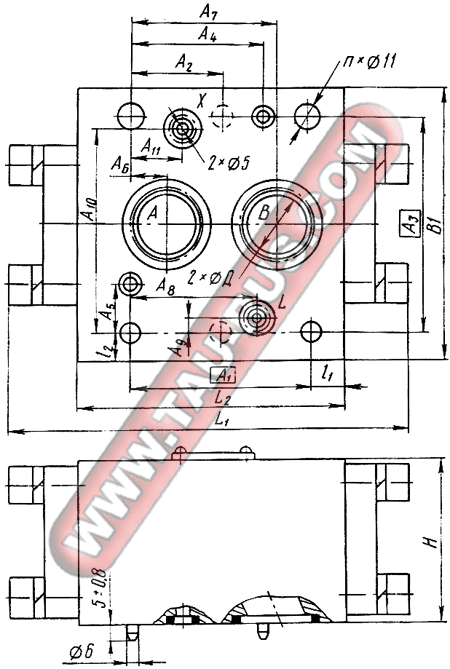

Габаритные и присоединительные размеры гидрозамков М-1(2,3,4)КУ 12/320, М-1(2,3,4)КУ 20/320, М-1(2,3,4)КУ 32/320

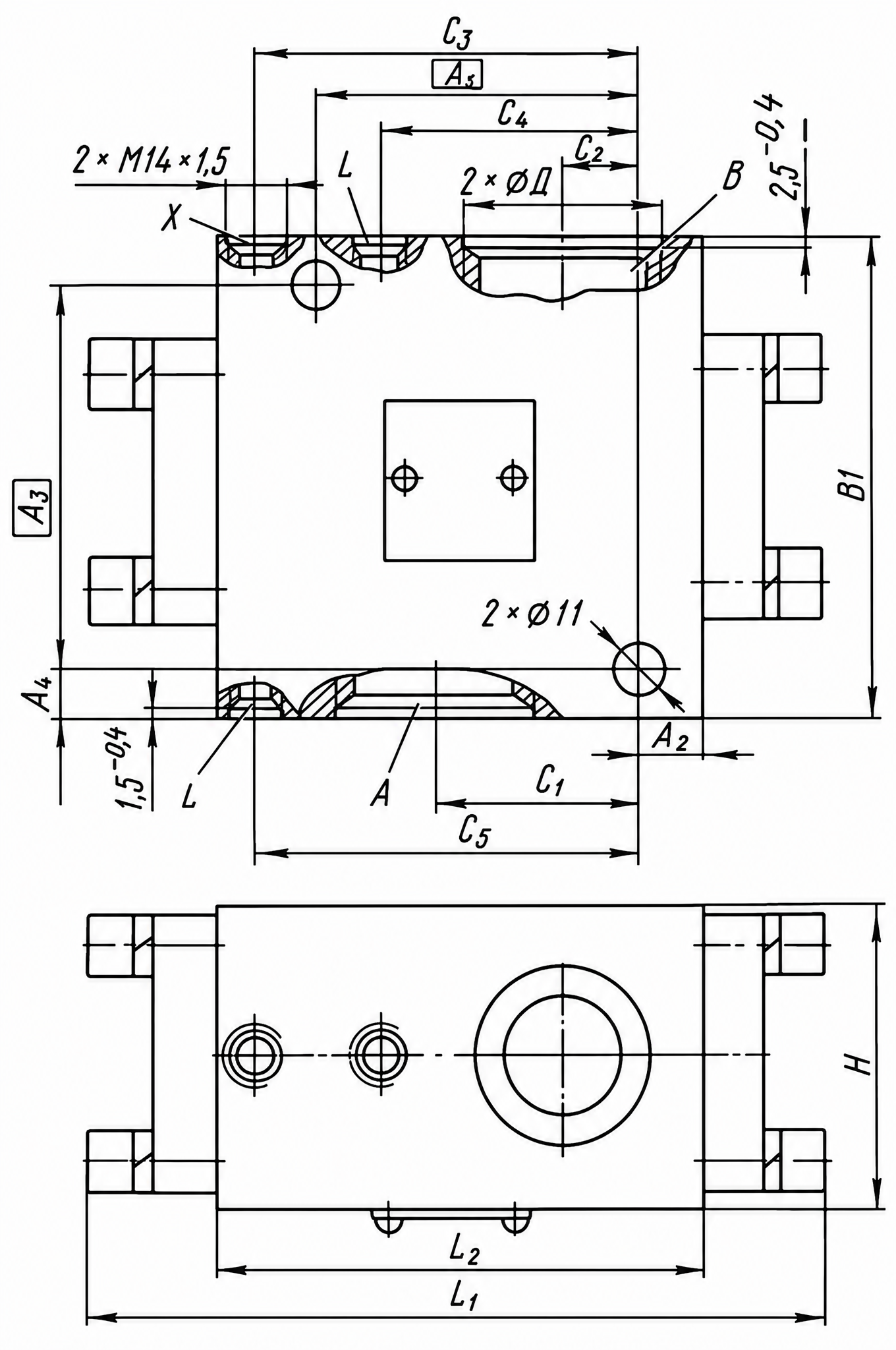

Гидрозамок Т-КУ (резьбовое присоединение)

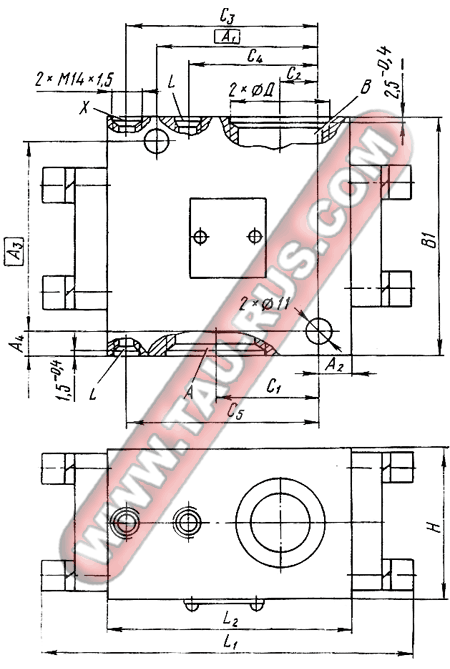

Габаритные и присоединительные размеры гидрозамков Т-1(2,3,4)КУ 12/320, Т-1(2,3,4)КУ 20/320, Т-1(2,3,4)КУ 32/320

Таблица размеров гидрозамков Т-КУ и М-КУ

Марка гидроклапана	L₁	B₁	H	L₂	A₁	A₂	A₃	A₄	A₅	A₆	A₇	A₈	A₉	A₁₀	A₁₁	l₁	l₂	C₁	C₂	C₃	C₄	C₅	Д
Гидрозамок М-1КУ12/320	120	85	42	80	43	-	66,7	31,7	14,3	7,2	35,8	21,5	8	58,7	21,5	18,5	9,2	-	-	-	-	-	11
Гидрозамок М-2КУ12/320	120	85	42	80	43	-	66,7	31,7	14,3	7,2	35,8	21,5	8	58,7	21,5	18,5	9,2	-	-	-	-	-	11
Гидрозамок М-3КУ12/320	120	85	42	80	43	-	66,7	31,7	14,3	7,2	35,8	-	-	58,7	21,5	18,5	9,2	-	-	-	-	-	11
Гидрозамок М-4КУ12/320	120	85	42	80	43	-	66,7	31,7	14,3	7,2	35,8	-	-	58,7	21,5	18,5	9,2	-	-	-	-	-	11
Гидрозамок М-1КУ20/320	190	124	75	125	60,3	-	79,4	44,5	16	11,1	49,2	39,7	6,4	73	20,6	15,5	22,3	-	-	-	-	-	18
Гидрозамок М-2КУ20/320	190	124	75	125	60,3	-	79,4	44,5	16	11,1	49,2	39,7	6,4	73	20,6	15,5	22,3	-	-	-	-	-	18
Гидрозамок М-3КУ20/320	140	100	57	95	60,3	-	79,4	44,5	16	11,1	49,2	-	-	73	20,6	17,5	10,3	-	-	-	-	-	18
Гидрозамок М-4КУ20/320	140	100	57	95	60,3	-	79,4	44,5	16	11,1	49,2	-	-	73	20,6	17,5	10,3	-	-	-	-	-	18
Гидрозамок М-1КУ32/320	190	124	75	125	84	42	96,8	62,7	21,4	16,7	67,5	59,5	4	92,8	24,5	15,5	13,6	-	-	-	-	-	25
Гидрозамок М-2КУ32/320	190	124	75	125	84	42	96,8	62,7	21,4	16,7	67,5	59,5	4	92,8	24,5	15,5	13,6	-	-	-	-	-	25
Гидрозамок М-3КУ32/320	180	124	75	115	84	42	96,8	62,7	21,4	16,7	67,5	-	-	92,8	24,5	15,5	13,6	-	-	-	-	-	25
Гидрозамок М-4КУ32/320	180	124	75	115	84	42	96,8	62,7	21,4	16,7	67,5	-	-	92,8	24,5	15,5	13,6	-	-	-	-	-	25
Гидрозамок Т-1КУ12/320	120	85	42	80	33,5	18,5	66,5	9,2	-	-	-	-	-	-	-	-	-	22,5	10,5	49	-	51,5	М22х1,5
Гидрозамок Т-2КУ12/320	120	85	42	80	33,5	18,5	66,5	9,2	-	-	-	-	-	-	-	-	-	22,5	10,5	49	-	51,5	М22х1,5
Гидрозамок Т-3КУ12/320	120	85	42	80	33,5	18,5	66,5	9,2	-	-	-	-	-	-	-	-	-	27,5	10,5	49	-	-	М22х1,5
Гидрозамок Т-4КУ12/320	120	85	42	80	33,5	18,5	66,5	9,2	-	-	-	-	-	-	-	-	-	27,5	10,5	49	-	-	М22х1,5
Гидрозамок Т-1КУ20/320	190	124	75	125	84	15,5	97	13,5	-	-	-	-	-	-	-	-	-	54,5	20,5	99,5	68,5	-	М33х2
Гидрозамок Т-2КУ20/320	190	124	75	125	84	15,5	97	13,5	-	-	-	-	-	-	-	-	-	54,5	20,5	99,5	68,5	-	М33х2
Гидрозамок Т-3КУ20/320	140	100	57	95	50,5	17,5	79,5	10,2	-	-	-	-	-	-	-	-	-	36,5	13	67,5	-	-	М33х2
Гидрозамок Т-4КУ20/320	140	100	57	95	50,5	17,5	79,5	10,2	-	-	-	-	-	-	-	-	-	36,5	13	67,5	-	-	М33х2
Гидрозамок Т-1КУ32/320	190	124	75	125	84	15,5	97	13,5	-	-	-	-	-	-	-	-	-	54,5	20,5	99,5	68,5	-	М48х2
Гидрозамок Т-2КУ32/320	190	124	75	125	84	15,5	97	13,5	-	-	-	-	-	-	-	-	-	54,5	20,5	99,5	68,5	-	М48х2
Гидрозамок Т-3КУ32/320	180	124	75	115	73,5	15,5	97	13,5	-	-	-	-	-	-	-	-	-	54,5	20,5	89,5	-	-	М48х2
Гидрозамок Т-4КУ32/320	180	124	75	115	73,5	15,5	97	13,5	-	-	-	-	-	-	-	-	-	54,5	20,5	89,5	-	-	М48х2
