Предохранительный клапан AM.5.VM, AM.5.VI, модульный CETOP5
|
— Гидроклапаны AM5VM(VI)* позволяют регулировать давление в диапазоне 2...350 бар. Регулировка осуществляется при помощи регулировочного винта или пластиковой ручки. Возможны следующие варианты исполнения:
— AM5VM: однолинейное на линиях A или B, двухлинейное на линиях A и B, cо сливом в линию T;
— AM5VM.P: однолинейное в линии P, со сливом в линию T;
— AM5VI: однолинейное на линиях A или B, и двухлинейное на линиях A и B, с перекрестным сливом в линию A или B.
— На всех модификациях могут быть установлены 3 различных типа пружины, в зависимости от необходимого диапазона настройки. Для клапанов AM.5.VM и AM.5.VM.P используется вставной управляемый клапан (картридж) CMP.30, для AM.5.VI – вставной управляемый клапан прямого действия CMP.20.
Линии регулирования клапанов AM5VM(VI)*

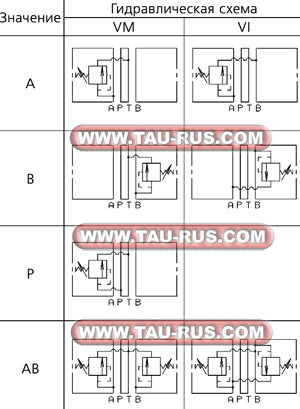

Графическое обозначение клапанов AM.5.VM(VI)*
|
|
Монтажные размеры
|
Структура обозначения и параметры клапанов AM.5.VM(VI)*
AM.5 |
. |
VM |
. |
AB |
. |
C |
. |
3* |
|
00.3 |
|
|
|
|
|
|
|
|
|
|
|
Исполнение:
00 (V1) = исполнение
3 = номер серии
|
|
Настройка давления:
1 = макс. 50 бар (белая пружина)
2 = макс. 150 бар (желтая пружина)
3 = макс. 320 бар – для AM.5.VM, макс. 250 бар – для AM.5.VI (зеленая пружина)
* = настройка в линии B (также как и в линии A)
|
|
Тип регулировочного винта:
C = регулировочный винт
M = пластиковая ручка
|
|
Линии регулирования: A, B, P, AB
|
|
Тип клапана:
VM = клапан ограничения давления
VI = клапан ограничения давления с перекрестным сливом
|
|
AM.5 = клапан модульного исполнения Ду=10 (CETOP 05)
|
|
Максимальное рабочее давление |
бар |
350 |
Настройка давления |
бар |
50, 140, 350 |
Максимальный расход |
л/мин |
80 |
Рабочая температура жидкости |
°C |
-25...+75 |
Температура окружающей среды |
°C |
-25...+60 |
Вязкость жидкости |
сСт |
10...500 |
Рекомендуемая вязкость |
сСт |
35 |
Допустимый уровень загрязнения жидкости |
Класс 10 по NAS 1638 |
Рабочая жидкость |
Минеральные масла DIN 51524 |
Масса клапана не более |
кг |
5,9 |
|
