Станции смазочные НС48-14, НС48-12

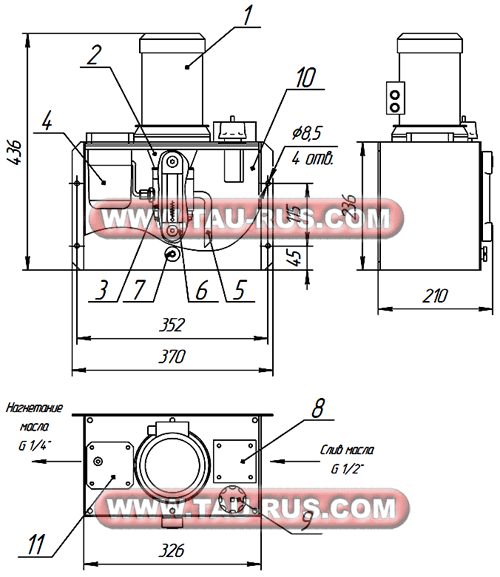

НАЗНАЧЕНИЕ — Смазочные станции НС48-14, НС48-12 служат для нагнетания отфильтрованных масел в смазочные системы станочного оборудования и других машин. — Станции НС48-14(М), НС48-12(М) работают на отфильтрованном жидком смазочном материале, кинематическая вязкость которого 10-200 сСт при температуре от +5. до +50 °С, и температуре окружающей среды от 1 до 40 °С. — Класс чистоты смазочного материала не ниже 14.      ТЕХНИЧЕСКИЕ ДАННЫЕ — Основные технические параметры станций НС48-14, НС48-12 при работе их на чистом минеральном масле, кинематическая вязкость которого 100 сСт и температура +20...+25 °С приведены в таблице ниже.      УСТРОЙСТВО И РАБОТА — Смазочная станция НС48-1... включает бак (10), на крышке которого размещены электродвигатель (1), связанный с насосом (3) посредством колокола (2) и комплекта полумуфт, выходной блок (14) с напорным фильтром (4) и предохранительным клапаном, блок (8) со сливным фильтром, заливную горловину TR-3 (9); на лицевой стороне бака расположены визуальный указатель уровня масла с термометром (6) и заглушка отверстия для слива масла из бака (7). — На задней стороне бака предусмотрены крепежные отверстия. — Бак заполняется маслом через заливную горловину (9). Насос всасывает рабочую жидкость через патрубок (5) и нагнетает его в систему через блок (11) с напорным фильтром (4). Слив масла от потребителя осуществляется через блок (8) со сливным фильтром.

Основные параметры станций НС48-14, НС48-12

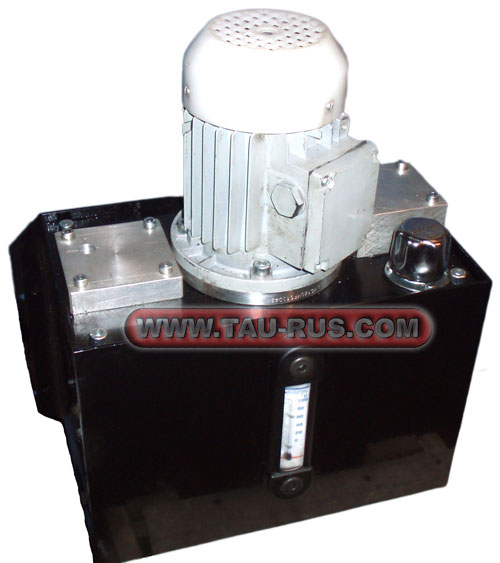

НС48-14 станция смазочная (фото и параметры)

Станция смазочная НС48-14    Основные параметры станции НС48-14:    - максимальное давление 1,3 МПа;    - номинальная подача 3,25 л/мин;    - присоединительная резьба патрубков 1/2 и 1/4 дюйма;    - тип насоса: шестерённый;    - мощность электродвигателя 0,12 кВт;    - напряжение питания 380 Вольт переменного тока;    - тонкость фильтрации на выхо де 40 мкм;    - объём бака 10 литров;    - климатическое исполнение: для районов с холодным и умеренным климатом;    - масса станции 15 кг.

Меры безопасности при эксплуатации станции

     Станцию заземлить!
     Производить подтягивание болтов, гаек и других соединений во время работы станции, а также производить ее пуск без необходимого количества рабочей жидкости в резервуаре запрещается. Работа станции при параметрах, превышающих установленные паспортом, не допускается. Вывертывать предохранительный клапан во время работы станции запрещается.

     Пример условного обозначения станции смазочной одноотводной с номинальной подачей 3 л/мин, с тонкостью фильтрации на выходе 40 мкм и вместимостью бака 10 л для районов с умеренным и холодным климатом, категория размещения 4:
     Станция смазочная НС48-14
