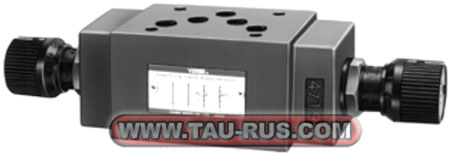

Обозначение дросселей MSW-03, MSA-03, MSB-03
|

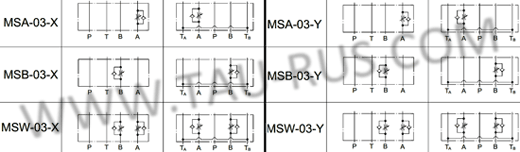

Гидросхемы дросселей MSA-03, MSB-03, MSW-03
|
Конфигурации: (см. гидравлические схему выше)
— Конфигурация «MSW»: дроссель MSW-03-X(Y)-40 контролирует магистрали A и B.
— Конфигурация «MSA»: дроссель MSA-03-X(Y)-40 контролирует магистраль A.
— Конфигурация «MSB»: дроссель MSB-03-X(Y)-40 контролирует магистраль B.

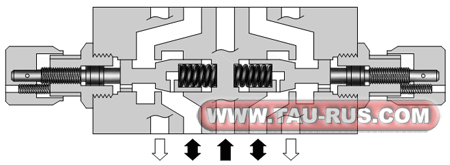

Устройство дросселей MSW-03, MSA-03, MSB-03
— Дроссели с обратным клапаном MSA-03-X(Y)-40, MSB-03-X(Y)-40, MSW-03-X(Y)-40 модульного исполнения, типоразмера Ду=10 мм и соответствуют стандартам CETOP 05 и ISO.
|

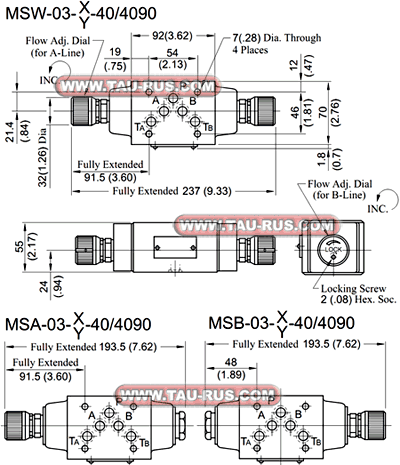

Размеры дросселей MSW-03, MSA-03, MSB-03
Размеры дросселей MSA-03, MSB-03, MSW-03
|
Структура обозначения и параметры дросселей MSW-03, MSA-03, MSB-03
|
MS
|
|
W
|
-
|
03
|
-
|
Y
|
-
|
40
|
|
*
|
|
|
|
|
|
|
|
|
|
|
|
|
Исполнение:
без обозначения = японский (JIS) или европейский стандарт
90 = северо-американский стандарт
|
|
|
|
40 = номер серии
|
|
|
|
Направление регулируемого потока:
X = на выходе из линии A или B (A и B для исполнения MSW)
Y = на входе в линию A или B (A и B для исполнения MSW)
|
|
|
|
03 = типоразмер (Ду=10 мм)
|
|
|
|
W = контролируются линии A и B
A = контролируется линия A
B = контролируется линия B
|
|
|
MS = дроссель с обратным клапаном модульного монтажа
|
|
|
Максимальное рабочее давление
|
бар
|
315
|
|
Давление полного откр. (Q=40 л/мин)
|
бар
|
1
|
|
Давление полного откр.(Q=80 л/мин)
|
бар
|
5
|
|
Давление полного откр. (Q=120 л/мин)
|
бар
|
10
|
|
Максимальный расход
|
л/мин
|
120
|
|
Рабочая температура жидкости
|
°C
|
-20...+80
|
|
Температура окружающей среды
|
°C
|
-20...+50
|
|
Вязкость жидкости
|
сСт
|
10...400
|
|
Рекомендуемая вязкость
|
сСт
|
35
|
|
Масса гидродросселя не более
|
кг
|
3,7
|
|
