Указатели уровня масла YWZ-127, YWZ-254, YWZ-76
Индикаторы уровня YWZ-127-T-M12 и YWZ-127-M12 |
Параметры индикаторов уровня YWZ
Указатели уровня жидкости YWZ предназначены для визуального контроля уровня масла в баке гидравлической станции. Так же, предлагаются варианты указателей с возможность контроля температуры рабочей жидкости, для чего в них встраивается термометр. Индикаторы YWZ устанавливаются на наружной поверхности бака в вертикальном положении, крепление осуществляется двумя болтами через отверстия в емкости.
Описание конструкции параметры:
Шкала указателя и термометр (для исполнений YWZ-**T) размещены в цилиндрическом корпусе из прозрачного полимера. С двух сторон корпус герметичного закрыт пластиковыми крышками, в которых выполнены отверстия под крепежные болты. Для защиты индикатора от повреждений служит алюминиевая накладка. Для герметичной установки, в комплекте есть две резиновые шайбы с размерами соответствующими размерам болтов.
Рабочие параметры:
- температурный режим от -20 до +80 °C.
- максимальное рабочее давление до 1 бар при температуре +80°C;
- максимальный крутящий момент затяжки болтов 10 Н*м;
- рекомендуемые гидравлические масла: HH,HM,HR,HV,HG согласно ISO6743/4.
Структура условного обозначения
YWZ |
|
127 |
|
T |
- |
M12 |
|
|
|
|
|
|
|
Размер резьбы болтов
без обозначения = резьба М10;
M12 = резьба М12
|
![](userfiles/space_mark.gif) |
Наличие термометра
без обозначения = без термометра
T = с термометром
|
![](userfiles/space_mark.gif) |
Расстояние между отверстиями крепёжных болтов
76 = 76 мм;
80 = 80 мм;
100 = 100 мм;
125 = 125 мм;
127 = 127 мм; |
|
150 = 150 мм;
160 = 160 мм;
200 = 200 мм;
250 = 250 мм;
254 = 254 мм; |
|
300 = 300 мм;
350 = 350 мм;
400 = 400 мм;
450 = 450 мм;
500 = 500 мм; |
|
![](userfiles/space_mark.gif) |
|
|

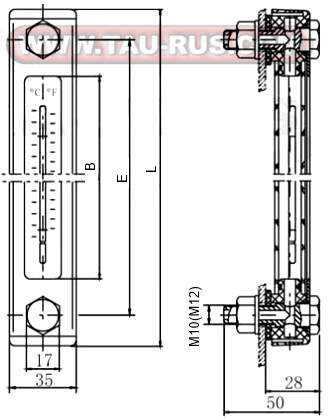

Размеры указателей уровня YWZ
Размеры индикаторов YWZ |
Наименование |
Размеры (мм) |
L |
E |
B |
Указатель уровня YWZ-76-* (YWZ-76-T-*) |
108 |
76 |
37 |
Указатель уровня YWZ-80-* (YWZ-80-T-*) |
112 |
80 |
42 |
Указатель уровня YWZ-100-* (YWZ-100-T-*) |
132 |
100 |
62 |
Указатель уровня YWZ-125-* (YWZ-125-T-*) |
157 |
125 |
87 |
Указатель уровня YWZ-127-* (YWZ-127-T-*) |
159 |
127 |
89 |
Указатель уровня YWZ-150-* (YWZ-150-T-*) |
182 |
150 |
112 |
Указатель уровня YWZ-160-* (YWZ-160-T-*) |
192 |
160 |
122 |
Указатель уровня YWZ-200-* (YWZ-200-T-*) |
232 |
200 |
162 |
Указатель уровня YWZ-250-* (YWZ-250-T-*) |
282 |
250 |
212 |
Указатель уровня YWZ-254-* (YWZ-254-T-*) |
286 |
254 |
216 |
Указатель уровня YWZ-300-* (YWZ-300-T-*) |
332 |
300 |
262 |
Указатель уровня YWZ-350-* (YWZ-350-T-*) |
382 |
350 |
312 |
Указатель уровня YWZ-400-* (YWZ-400-T-*) |
432 |
400 |
362 |
Указатель уровня YWZ-450-* (YWZ-450-T-*) |
482 |
450 |
412 |
Указатель уровня YWZ-500-* (YWZ-500-T-*) |
532 |
500 |
462 |
|
Примеры условного обозначения при заказе указателя уровня масла:
YWZ-127-T-M12 - Индикатор уровня масла с термометром, 127мм, M12, -25...+80C
YWZ-127-M12 - Индикатор уровня масла 127мм, M12
YWZ-76-M10 - Индикатор уровня масла 76мм, M10
YWZ-254-T-M12 - Индикатор уровня масла с термометром, 254мм, M12, -25...+80C
Указатели уровня YWZ могут устанавливаться вместо:
Индикаторы (указатели) уровня масла LT1P, LT2P, LT2TP, LV2E, LV/E1
Указатели уровня LG1, LG2, LG1T, LG2T
