Описание герконовых (магнитных) датчиков 1500.U(DC,AC), 1600.U(DC,AC)
Датчики на базе герконов выпускаются в 3-х исполнениях:
- 1500.U, 1600.U (универсальный) работает с постоянным и переменным током; оснащен светодиодом и защитным варистором.
- 1500.U/1, 1600.U/1 (универсальный) работает с постоянным и переменным током; имеет только геркон для исключения падения напряжения на светодиоде.
- 1500.DC, 1600.DC для работы только с постоянным током и большими токами благодаря использованию полупроводникового транзисторного ключа.
Инструкция по эксплуатации герконовых (магнитных) датчиков 1500.U(DC,AC) и 1600.U(DC,AC)
- Особое внимание должно быть уделено строгому соблюдению допустимых значений тока и напряжения, указанных для каждого типа датчиков. Запрещено подключать датчик к источнику напряжения, если последовательно с ним не соединена нагрузка. Обратите внимание, что величина тока, протекающего через датчик в момент коммутации нагрузки, может быть на 50% больше расчетного значения. Поэтому оставляйте запас по току при выборе нагрузки. Особенно это актуально при работе с переменным током.
- При использовании датчиков на постоянный ток (версия DC), необходимо строго соблюдать полярность подключения: к положительному полюсу источника напряжения должен подключаться коричневый провод, а к отрицательному синий.
- Для универсальных датчиков (например, 1500.U) ошибка в соблюдении полярности подключения выводов не приводит к их поломке. При смене направления тока датчик остается включенным, цепь замкнутой, однако светодиод гаснет. Также обратите внимание на присоединение разъема к датчику (для моделей типа RS.UA и аналогичных) при работе с постоянным током. Разъем должен быть присоединен в соответствии с рисунком. В противном случае светодиод не будет гореть.
- Универсальные датчики на полупроводниках могут работать как с постоянным, так и с переменным током и коммутировать цепи с резистивной, емкостной или индуктивной нагрузками. При использовании переменного тока длина соединительных проводов не имеет значения. При использовании постоянного тока напряжением до 48 В длина соединительных проводов должна быть не более 10 м.
- На работу герконовых датчиков негативно могут повлиять следующие факторы: близкорасположенные силовые кабели или крупные железные детали; магнитные поля электромоторов и т.д.
Технические характеристики герконовых датчиков 1500.U(DC,AC) и 1600.U(DC,AC) с длиной кабеля 2 м
|
|
1500.AC, 1600.AC |
1500.DC, 1600.DC |
1500.U, 1600.U |
1500.U/1, 1600.U/1 |
|||
|
перем. ток |
пост. ток |
перем. ток |
пост. ток |
||||
|
Максимальный постоянный ток |
1,5A |
1,2A |
0,5A |
0,3A |
|||
|
Максимальный ток (импульс <0,5 с) |
6A |
1,5A |
1A |
0,8A |
|||
|
Напряжение |
12 ÷ 250 В |
12 ÷ 30 В |
3 ÷ 250 В |
12 ÷ 48 В |
0 ÷ 250 В |
0 ÷ 48 В |
|
|
Максимальная постоянная мощность |
375ВA |
32Вт |
20ВA |
15Вт |
10ВA |
8Вт |
|
|
Рабочая температура |
-20°C ÷ 50°C |
-20° C ÷ 70°C |
|||||
|
Максимальное падение напряжения |
3 В |
2 В |
3 В |
0 В |
|||
|
Сечение кабеля |
2x0,35 ммІ |
||||||
|
Степень защиты |
IP 65 |
||||||
|
Время коммутации |
2 мс |
||||||
|
Время разъединения |
1 мс |
||||||
|
Ориентировочный ресурс |
107 циклов |
||||||
|
Повторяемость точки срабатывания |
± 0,1 мм |
||||||
|
Состояние контактов |
Н. O. (нормально разомкнуты) |
||||||

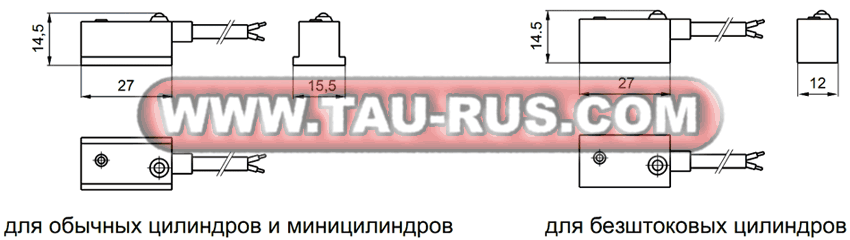

Габаритные и присоединительные размеры герконовых датчиков 1500.U(DC,AC) и 1600.U(DC,AC) с длиной кабеля 2 м
Схемы подключения герконовых датчиков 1500.U(DC,AC) и 1600.U(DC,AC)
Коды для заказа магнитных датчиков 1500.U(DC,AC) и 1600.U(DC,AC) с длиной кабеля 2 м
|
Герконовый (магнитный) датчик 1500.AC |
Датчик со светодиодом для переменного тока (обычные цилиндры и миницилиндры) |
|
Герконовый (магнитный) датчик 1500.DC |
Датчик со светодиодом для постоянного тока (обычные цилиндры и миницилиндры) |
|
Герконовый (магнитный) датчик 1500.U |
Универсальный датчик со светодиодом (обычные цилиндры и миницилиндры) |
|
Герконовый (магнитный) датчик 1500.U/1 |
Универсальный датчик без светодиода (обычные цилиндры и миницилиндры) |
|
Герконовый (магнитный) датчик 1600.AC |
Датчик со светодиодом для переменного тока (бесштоковые цилиндры) |
|
Герконовый (магнитный) датчик 1600.DC |
Датчик со светодиодом для постоянного тока (бесштоковые цилиндры) |
|
Герконовый (магнитный) датчик 1600.U |
Универсальный датчик со светодиодом (бесштоковые цилиндры) |
|
Герконовый (магнитный) датчик 1600.U/1 |
Универсальный датчик без светодиода (бесштоковые цилиндры) |
Коды заказа креплений для магнитных датчиков 1500.U(DC,AC) и 1600.U(DC,AC)
|
Скоба для для магнитного датчика 1260.*.F, 1280.*.FX |
Устанавливается на пневмоцилиндры серии 1200 |
|
Скоба для для магнитного датчика 1306.A, 1306.B, 1306.C |
Устанавливается на пневмоцилидры серии 1306 ,1307, 1308 |
|
Скоба для для магнитного датчика 1320.A(B,C,D,E,F) |
Устанавливается на пневмоцилидры серии 1319-1320, 1383-1384 |
|
Устанавливаются непосредственно в слот |
Устанавливается на пневмоцилидры серии 1380-1381, 1500 |
|
Скоба для для магнитного датчика 1600.A |
Устанавливается на пневмоцилиндры серии 1600 |
