4A120-06, 4A220-08, 4A320-10, 4A420-15, 4A120-M5, 4A220-06, 4A320-08 - Пневмораспределители

Описание пневмораспределителей 4A120-M5, 4A120-06, 4A220-06, 4A220-08, 4A320-08, 4A320-10, 4A420-15

Пневмораспределители 4A120-M5, 4A120-06, 4A220-06, 4A220-08, 4A320-08, 4A320-10, 4A420-15 являются 5-линейными двухпозиционными (5/2) пневматическими распределителями с двухсторонним пневмоуправлением. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.

Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.

Уточнить актуальную цену и заказать распределители воздуха 4A120-M5, 4A120-06, 4A220-06, 4A220-08, 4A320-08, 4A320-10, 4A420-15 можно в ПКФ "ТАУРУС", отправив запрос на электронную почту info@tau-rus.com или связавшись с нами по телефону +7 (8482) 44-00-64.

Структура условного обозначения пневматических распределителей 4A120-M5, 4A120-06, 4A220-06, 4A220-08, 4A320-08, 4A320-10, 4A420-15

4A	2	20	08	*
				Тип резьбы Пропуск = PT (по умолчанию) T = NPT G = G

			Присоединение M5 = M5x0.8" 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2"

		Тип пневмораспределителя 20 = пятилинейный двухпозиционный (5/2) с двухсторонним пневмоуправлением

	Серия (габарит) 1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400

Модель 4A = воздушный клапан (5/2, 5/3)

Перейти к подробному описанию:

Пневмораспределители 4A120-M5, 4A120-06	Пневмораспределители 4A220-06, 4A220-08
Пневмораспределители 4A320-08, 4A320-10	Пневмораспределители 4A420-15

Характеристики распределителей воздуха 4A120-M5, 4A120-06, 4A220-06, 4A220-08, 4A320-08, 4A320-10, 4A420-15

Модель	4A120-M5	4A120-06	4A220-06	4A220-08	4A320-08	4A320-10	4A420-15
Тип пневмораспределителя	5/2 - пятилинейный двухпозиционный
Тип управления	Внешнее пневматическое двухстороннее
Рабочая среда	Воздух, тонкость фильтрации не менее 40 мкм
Эффективная площадь сечения	5.5 мм²	12 мм²	14 мм²	16 мм²	25 мм²	30 мм²	50 мм²
Резьба присоединительных отверстий	M	PT (стандарт), NPT, G
Размеры присоединительных отверстий: - Вход - Выход - Выхлоп	M5x0.8 M5x0.8 M5x0.8	1/8" 1/8" 1/8"	1/8" 1/8" 1/8"	1/4" 1/4" 1/8"	1/4" 1/4" 1/4"	3/8" 3/8" 1/4"	1/2" 1/2" 1/2"
Рабочее давление, МПа	0.15 - 0.8
Максимальное входное давление, МПа	1.5
Рабочая температура, °C	От -20 до +70
Материал корпуса	Алюминиевый сплав
Смазка воздуха¹	Не обязательна
Максимальная частота срабатывания², циклов / сек	5				4		3
Масса, кг	0.140		0.285		0.365		0.685

Примечание:
¹ - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
² - Максимальная частота срабатывания на холостом ходу

Устройство и принцип работы пневмораспределителей 4A120-M5, 4A120-06, 4A220-06, 4A220-08, 4A320-08, 4A320-10, 4A420-15

1. Корпус
2. Уплотнительное кольцо
3. Золотник
4. Компенсационное кольцо
5. Поршень
6. Пилот
7. Уплотнительное кольцо
8. Крепежный винт

Устройство пневмораспределителей 4A120-M5, 4A120-06, 4A220-06, 4A220-08, 4A320-08, 4A320-10, 4A420-15

Пневмораспределители 4A120-M5, 4A120-06, 4A220-06, 4A220-08, 4A320-08, 4A320-10, 4A420-15 состоят из корпуса 1 c пилотными частями 6. Корпус и пилоты скрепленны между собой винтами 8. Внутри каждого из пилотных клапанов расположен поршень 5 с уплотнительным кольцом 7, который при подаче давления в пилотную линию приводит в движение золотник 3 с уплотнительными кольцами 2 и компенсационным кольцом 4 по краям и перемещает его в другую позицию, изменяя тем самым схему распределения потоков воздуха.

Пневмораспределители 4A120-M5, 4A120-06

Пневмораспределитель 4A120-06

Схема работы пневмораспределителей 4Ax20

Схема работы 4A120-M5, 4A120-06

Пневмораспределители 4A120-M5, 4A120-06 - пятилинейные двухпозиционные (5/2) пневмораспределители с двухсторонним пневмоуправлением. С устройством, принципом работы и характеристиками данных моделей вы можете ознакомиться на этой странице в таблицах выше.

Габаритные и присоединительные размеры 4A120-M5, 4A120-06

Габаритные и присоединительные размеры пневмораспределителей 4A120-M5, 4A120-06

Модель	A	B	C	D	E	F	G
4A120-M5	M5x0.8	27	57.7	0	14	64.3	0
4A120-06	1/8"	28	57.2	1	16	63.2	3

Расходные характеристики 4A120-M5, 4A120-06

Расходные характеристики пневмораспределителя 4A120-M5	Расходные характеристики пневмораспределителя 4A120-06

Пневмораспределители 4A220-06, 4A220-08

Пневмораспределитель 4A220-08

Схема работы пневмораспределителей 4Ax20

Схема работы 4A220-06, 4A220-08

Пневмораспределители 4A220-06, 4A220-08 - пятилинейные двухпозиционные (5/2) пневмораспределители с двухсторонним пневмоуправлением. С устройством, принципом работы и характеристиками данных моделей вы можете ознакомиться на этой странице в таблицах выше.

Габаритные и присоединительные размеры 4A220-06, 4A220-08

Габаритные и присоединительные размеры пневмораспределителей 4A220-06, 4A220-08

Модель	A	B	C	D	E
4A220-06	1/8"	1/8"	18	76.4	0
4A220-08	1/8"	1/4	21	74.9	3

Расходные характеристики 4A220-06, 4A220-08

Расходные характеристики пневмораспределителя 4A220-06	Расходные характеристики пневмораспределителя 4A220-08

Пневмораспределители 4A320-10, 4A320-08

Пневмораспределитель 4A320-10

Схема работы пневмораспределителей 4Ax20

Схема работы 4A320-08, 4A320-10

Пневмораспределители 4A320-08 и 4A320-10 - пятилинейные двухпозиционные (5/2) пневмораспределители с двухсторонним пневмоуправлением. С устройством, принципом работы и характеристиками данных моделей вы можете ознакомиться на этой странице в таблицах выше.

Габаритные и присоединительные размеры 4A320-08, 4A320-10

Габаритные и присоединительные размеры пневмораспределителей 4A320-08, 4A320-10

Модель	A	B	C	D	E
4A320-08	1/4"	1/4"	22	83.9	0
4A320-10	1/4"	3/8	24	82.9	4

Расходные характеристики 4A320-08, 4A320-10

Расходные характеристики пневмораспределителя 4A320-08	Расходные характеристики пневмораспределителя 4A320-10

Пневмораспределитель 4A420-15

Пневмораспределитель 4A420-15

Схема работы пневмораспределителей 4Ax20

Схема работы 4A420-15

Пневмораспределитель 4A420-15 - пятилинейные двухпозиционные (5/2) пневмораспределители с двухсторонним пневмоуправлением. С устройством, принципом работы и характеристиками данных моделей вы можете ознакомиться на этой странице в таблицах выше.

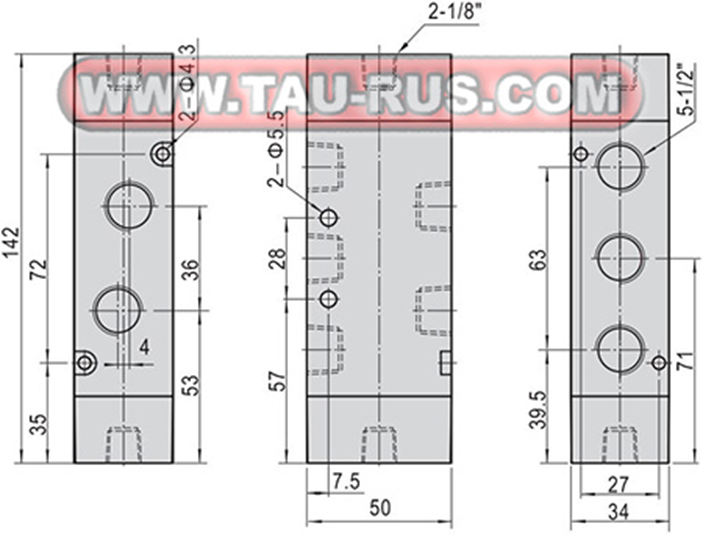

Габаритные и присоединительные размеры 4A420-15

Габаритные и присоединительные размеры пневмораспределителя 4A420-15

Расходные характеристики 4A420-15

Расходные характеристики пневмораспределителя 4A420-15

Примеры маркировки для заказа:

4A220-08 - пневмораспределитель пятилинейный двухпозиционный (5/2) с двухсторонним пневматическим управлением, присоединительными отверстиями с резьбами G1/4".
