3A*10 - Пневмораспределители 3/2 с односторонним пневмоуправлением

1 товар

Быстрый просмотр

Заказать

Описание пневмораспределителей 3A*10

Пневмораспределители 3A*10 являются 3-линейными двухпозиционными (3/2) пневматическими распределителями с односторонним пневматическим управлением и пружинным возвратом золотника в исходное положение. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.

Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.

Структура условного обозначения пневматических распределителей 3A*10

1	2	3	4	5	6
3A	2	10	08	NC	T

1	Тип устройства	3A = воздушный клапан (3/2)
2	Серия (габарит)	1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400
3	Тип пневмораспределителя	10 = трехлинейный двухпозиционный (3/2) с односторонним пневмоуправлением
4	Присоединение	M5 = M5x0.8 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2"
5	Исходная схема распределения	NC = нормально закрытый NO = нормально открытый
6	Тип резьбы	Пропуск = PT (по умолчанию) T = NPT G = G

Технические характеристики

Модель	3A110-M5	3A110-06	3A210-06	3A210-08	3A310-08	3A310-10	3A410-15
Тип пневмораспределителя	3/2 - трехлинейный двухпозиционный
Тип управления	Внешнее пневматическое одностороннее
Рабочая среда	Воздух, тонкость фильтрации не менее 40 мкм
Эффективная площадь сечения	5.5 мм²	12 мм²	14 мм²	16 мм²	25 мм²	30 мм²	50 мм²
Резьба присоединительных отверстий	M	PT (стандарт), NPT, G
Размеры присоединительных отверстий (вход / выход)	M5x0.8	1/8"	1/8"	1/4"	1/4"	3/8"	1/2"
Рабочее давление, МПа	0.15 - 0.8
Максимальное входное давление, МПа	1.5
Рабочая температура, °C	От -20 до +70
Материал корпуса	Алюминиевый сплав
Смазка воздуха¹	Не обязательна
Максимальная частота срабатывания², циклов / сек	5				4		3

Примечание:
¹ - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
² - Максимальная частота срабатывания на холостом ходу

Устройство и принцип работы пневмораспределителей 3A*110

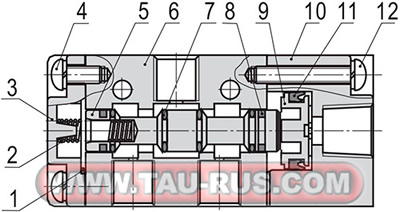

Устройство пневмораспределителей 3A110-M5, 3A110-06, 3A210-06, 3A210-08, 3A310-08, 3A310-10, 3A410-15 — 1. Прокладка нижней крышки; 2. Пружина; 3. Нижняя крышка; 4. Крепежный винт; 5. Золотник; 6. Корпус; 7. Уплотнительное кольцо золотника; 8. Компенсационное кольцо; 9. Поршень; 10. Пилот; 11. Уплотнительное кольцо поршня; 12. Крепежный винт.

Пневмораспределители 3A*110 состоят из корпуса 6 c пилотной частью 10, которые соединены винтом 12. Корпус скреплен с нижней крышкой 3 крепежным винтом 4. Между крышкой и корпусом, для предотвращения утечки воздуха, расположена прокладка 1. Внутри пилотного клапана расположен поршень 9 с компенсационным кольцом 8 и уплотнительным кольцом 11, который при подаче давления в пилотную линию приводит в движение золотник 5 с уплотнительными кольцами 7 и перемещает его в другую позицию, изменяя тем самым схему распределения потоков воздуха. При прекращении подачи давления в линию управления золотник возвращается в первоначальное положение давлением пружины 2.

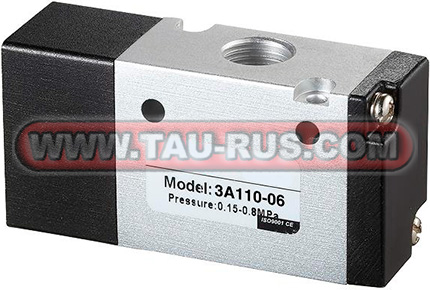

Пневмораспределители 3A110-M5, 3A110-06

Пневмораспределители 3A110-M5 и 3A110-06 - трехлинейные двухпозиционные (3/2) пневмораспределители с односторонним пневмоуправлением и пружинным возвратом золотника в исходное положение.

Схема работы пневмораспределителей 3Ax10 — *Схема работы 3A110-M5-NC, 3A110-06-NC*

Габаритные и присоединительные размеры 3A110-M5, 3A110-06

Модель	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R
3A110-M5	16	14	3-M5	G1/8"	56.5	21	11.5	2-ф3.3	7.7	27	2-ф3.3	19	12.5	23	13	18	-	-
3A110-06	16	14	3-G1/8"	G1/8"	56.5	21	11.5	2-ф3.3	7.7	27	2-ф3.3	19	12.5	23	13	18	1	2

Расходные характеристики 3A110-M5, 3A110-06

*Расходные характеристики пневмораспределителя 3A110-M5*

*Расходные характеристики пневмораспределителя 3A110-06*

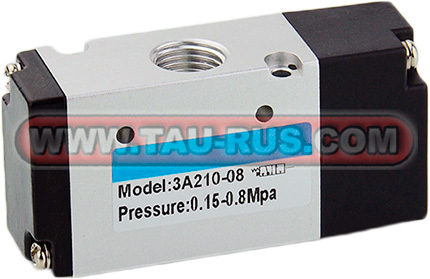

Пневмораспределители 3A210-08, 3A210-06

Пневмораспределители 3A210-06 и 3A210-08 - трехлинейные двухпозиционные (3/2) пневмораспределители с односторонним пневмоуправлением и пружинным возвратом золотника в исходное положение.

Габаритные и присоединительные размеры 3A210-06, 3A210-08

Расходные характеристики 3A210-06, 3A210-08

*Расходные характеристики пневмораспределителя 3A210-06*

*Расходные характеристики пневмораспределителя 3A210-08*

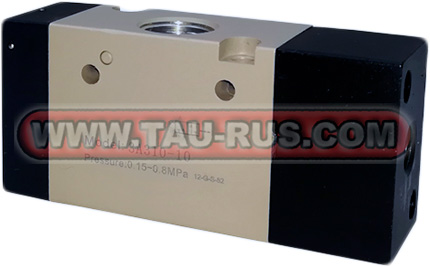

Пневмораспределители 3A310-08, 3A310-10

Пневмораспределители 3A310-08 и 3A310-10 - трехлинейные двухпозиционные (3/2) пневмораспределители с односторонним пневмоуправлением и пружинным возвратом золотника в исходное положение.

Габаритные и присоединительные размеры 3A310-08, 3A310-10

Расходные характеристики 3A310-08, 3A310-10

*Расходные характеристики пневмораспределителя 3A310-08*

*Расходные характеристики пневмораспределителя 3A310-10*

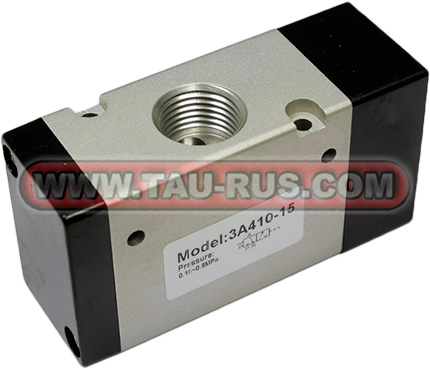

Пневмораспределитель 3A410-15

Пневмораспределитель 3A410-15 - трехлинейный двухпозиционный (3/2) пневмораспределитель с односторонним пневмоуправлением и пружинным возвратом золотника в исходное положение.

Габаритные и присоединительные размеры 3A410-15

Модель

3A410-15

31.5

25.5

3-G1/2"

G1/8"

15.5

2-ф4.3

11.5

2-ф4.3

41.5

Расходные характеристики 3A410-15

*Расходные характеристики пневмораспределителя 3A410-15*
