Описание плит MD-03P
Плиты MD-03P - многоместные гидравлические монтажные плиты для гидрокомпонентов с монтажной поверхностью по стандарту CETOP 03 (Ду = 6 мм). Могут применяться в гидравлических системах для установки гидрораспределителей, гидрозамков, гидроклапанов и прочей модульной гидроаппаратуры, например:- Гидрораспределители ВЕ6.574А.
- Гидрозамки ГЗМ-6/3.
- Гидродроссели ДКМ-6/3.
- Гидроклапаны предохранительные КПМ-6/3.
- Гидроклапаны редукционные КРМ-6/3.
- Гидроклапаны обратные КОМ-6/3.
Гидравлические плиты MD-03P-*-G и другие плиты данного типа имеют отверстия для подвода и слива масла, а также посадочные места для модульных гидрокомпонентов. Напорное и сливное резьбовые отверстия являются общими для установленной на плите гидравлики. Также плита имеет два отдельных резьбовых выхода для каждого посадочного места, к которым могут быть присоединены гидромоторы, гидроцилиндры и исполнительные механизмы. В стандартном исполнении монтажные плиты MD-03P выполнены из стали с трубными цилиндрическими резьбами (BSP) на рабочих линиях.
Преимуществом установки оборудования на плиты является простота монтажа и обслуживания, компактность конструкции, уменьшение уровня шума и утечек в гидросистеме.
Структура условного обозначения
|
1 |
- |
2 |
3 |
-
|
4 |
-
|
5 |
|
MD |
03 |
P |
* |
G |
| 1 | Материал |
MD = Сталь (стандарт) MA = Алюминий (спец. заказ) |
| 2 | Типоразмер | 03 = Ду6 (CETOP 03, NG6) |
| 3 | Схема | Р = параллельная схема со стандартным потоком |
| 4 | Количество посадочных мест | 1, 2, 3 ... 10 |
| 5 | Тип резьбы |
G = BSP (стандарт) Z = NPT S = SAE M = ISO |
Стандартные варианты исполнения плит по CETOP 03
|
Модель |
Количество мест |
Габариты ДхВхШ, мм |
Масса, кг |
|
MD-03P-1-G |
Монтажная гидравлическая плита на 1 место |
84х70х70 |
2.84 |
|
MD-03P-2-G |
Монтажная гидравлическая плита на 2 места |
134х70х70 |
4.71 |
|
MD-03-P-3-G |
Монтажная гидравлическая плита на 3 места |
184х70х70 |
6.58 |
|
MD-03P-4-G |
Монтажная гидравлическая плита на 4 места |
234х70х70 |
8.45 |
|
MD-03P-5-G |
Монтажная гидравлическая плита на 5 мест |
284х70х70 |
10.32 |
|
MD-03P-6-G |
Монтажная гидравлическая плита на 6 мест |
334х70х70 |
12.19 |
|
MD-03P-7-G |
Монтажная гидравлическая плита на 7 мест |
384х70х70 |
14.06 |
|
MD-03P-8-G |
Монтажная гидравлическая плита на 8 мест |
434х70х70 |
15.93 |
|
MD-03P-9-G |
Монтажная гидравлическая плита на 9 мест |
484х70х70 |
17.8 |
|
MD-03P-10-G |
Монтажная гидравлическая плита на 10 мест |
534х70х70 |
19.67 |

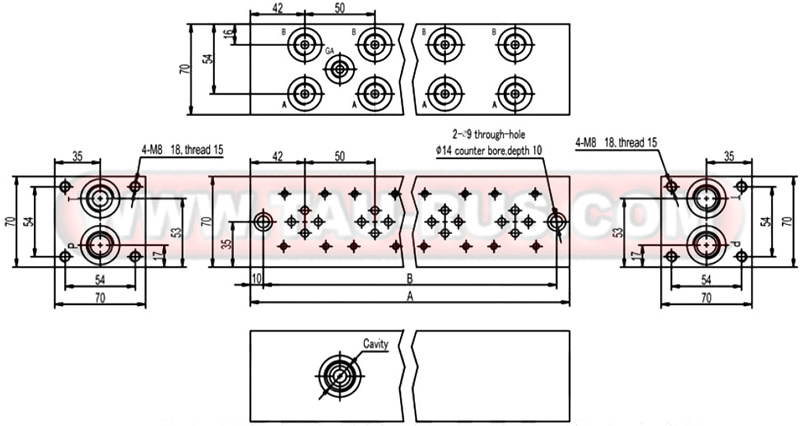

Габаритные и присоединительные размеры
