Предохранительные клапаны VP-RT-6, VP-RT-10

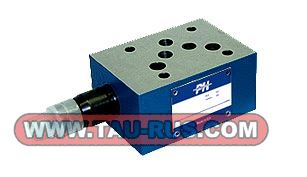

Предохранительный клапан VP-RT-6, VP-RT-10Гидроклапан предохранительный
модульный VP-RT (на фото VP-RT-10)

Гидравлические модульные напорные предохранительные клапаны VP-RT-6 и гидроклапаны VP-RT-10 с управлением от управляющего потока предназначены для поддержания на заданном уровне и ограничения давления в гидравлической системе.

Технические характеристики

Параметр VP-RT-6 VP-RT-10
Расход, л/мин 35 315
Диапазон настройки давлений, бар 350
Диапахон температур рабочей жидкости, °C -20...+70
Диапазон вязкости, мм²/сек 15 - 380
Масса, кг 1,2 - 1,7 2,6
Класс чистоты рабочей жидкости по NAS 1638 9

Конфигурации клапанов (см. гидравлические схемы ниже):
— Конфигурация «EA»: клапаны VP-RT-6-EA-100(315) и VP-RT-10-EA-100(315) контролируют давление в магистрали A со сбросом в магистраль T.
— Конфигурация «EB»: клапаны VP-RT-6-EB-100(315) и VP-RT-10-EB-100(315) контролируют давление в магистрали B со сбросом в магистраль T.
— Конфигурация «EP»: клапаны VP-RT-6-EP-100(315) и VP-RT-10-EP-100(315) контролируют давление в магистрали P со сбросом в магистраль T.
— Конфигурация «D»: клапаны VP-RT-6-D-100(315) и VP-RT-10-D-100(315) контролируют давление в магистралях A и B со сбросом в магистраль T.
— Конфигурация «DAB»: клапаны VP-RT-6-DAB-100(315) контролируют давление в магистралях A и B со сбросом в магистрали B и A соответственно.

Структура условного обозначения

VP-RT - 10 - EP - 100 - E   *

Краткое описание спецтребований

Тип уплотнения:
- без обозначения, NBR
Е - уплотнения FPM

Диапазон настройки давления:
100 = до 100 бар (10 МПа)
315 = до 315 бар (32 МПа)
Исполнение по линии предохранения:
EA = настройка в линии А;
EB = настройка в линии В;
EP = настройка в линии Р;
D = настройка в линиях А и В;
DAB = настройка в линиях А и В (слив в В и А соответственно)
только для клапанов с Ду=6 мм ;
Таурус

Условный проход:
6
- условный проход 6 мм;
10
- условный проход 10 мм.

VP-RT - модульный предохранительный клапан.

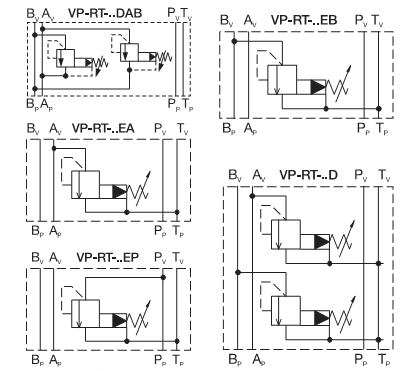

Графические схемы работы клапанов VP-RT-6 (10)Схема гидроклапанов VP-RT-6(10)-EP, VP-RT-6(10)-EA, VP-RT-6(10)-EB, VP-RT-6-D

Описание работы предохранительных гидроклапанов VP-RT-6 и VP-RT-10

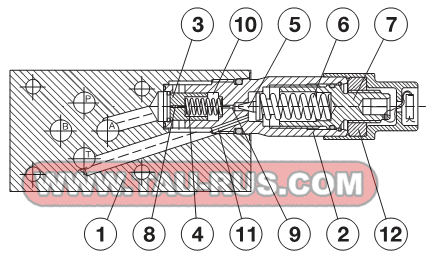

VP-RT-6, VP-RT-10 устройство гидроклапанаУстройство гидроклапанов предохранительных VP-RT-6 и VP-RT-10

Составные части:
(1) - монтажная плита;
(2) - корпус предохранительного клапана;
(3) - главный золотник;
(5) - конус запорного элемента;
(6) - настроечная пружина;
(7) - элемент настройки давления.

Через напорный канал "Р" клапана VP-RT давление рабочей жидкости воздействует на переднюю часть золотника (3). Каналы (8) и (9) обеспечивают подвод управляющего потока в напорную камеру (10) и подача давления не противоположную сторону главного золотника.
Предохранительный клапан остается закрытым до тех пор, пока давление в системе превышает давление, на которое настроена пружина (6).
В случае превышения давления в системе, давления настроенного элементом настройки давления (7), конусный запорный элемент (5) пилота, приподнимается и освобождает проход для дренажа рабочей жидкости управляющего потока через выполненные каналы (9) и (11).
Перепад давления в напорной камере (10) заставляет подниматься основной золотник, тем самым открывая проход потоку от напорного канала "Р" к сливному каналу "Т".
Контргайка (12) обеспечивает фиксацию элемента настройки давления (6).

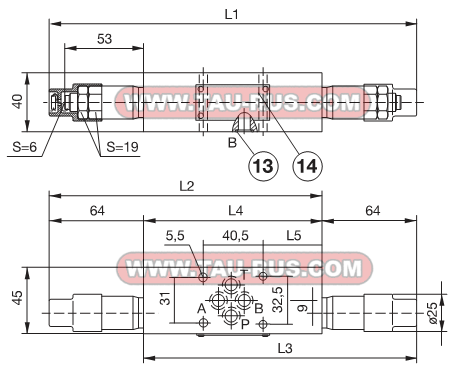

Основные размеры клапанов VP-RT-6 (условных проход 6 мм)

Основные размеры клапанов VP-RT-6 (условных проход 6 мм)
Наименование гидроклапана Размерный параметр
L1 L2 L3 L4 L5
VP-RT-6-EA-100
VP-RT-6-EA-315
- 154 - 90 9
VP-RT-6-EB-100
VP-RT-6-EB-315
- - 154 90 40,5
VP-RT-6-EP-100
VP-RT-6-EP-315
- - 154 90 40,5
VP-RT-6-D-100
VP-RT-6-D-315
249 - - 121 40

(13) - кольцевое уплотнение круглого сечения 9,2х1,78
(14) - серийная табличка

Чтобы не сбивалась настройка давления на элементе настройки давления, на нем установлена свинцовая пломба Ø11 мм с проволокой сечением Ø1,1 мм

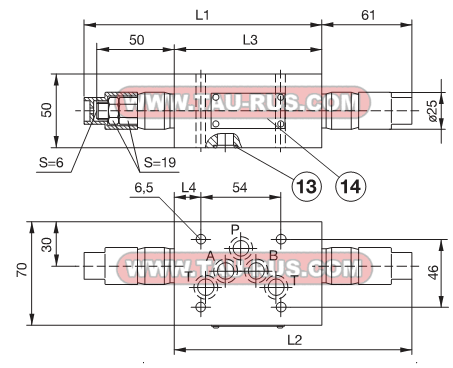

Основные размеры клапанов VP-RT-10 (условных проход 10 мм)

Основные размеры клапанов VP-RT-10 (условных проход 10 мм)
Наименование гидроклапана Размерный параметр
L1 L2 L3 L4
VP-RT-10-EA-100
VP-RT-10-EA-315
161 - 100,5 28,5
VP-RT-10-EB-100
VP-RT-10-EB-315
- 161 100,5 18
VP-RT-10-EP-100
VP-RT-10-EP-315
156 - 95,5 28,5

(13) - кольцевое уплотнение круглого сечения 12х2
(14) - серийная табличка

Чтобы не сбивалась настройка давления на элементе настройки давления, на нем установлена свинцовая пломба Ø11 мм с проволокой сечением Ø1,1 мм
