Гидрораспределители 1РЕ10 золотниковые Ду=10мм с электромагнитным управлением ///
Гидрораспределители 1РЕ10 64А Г24 (ВЕ10 64А.Г24), 1РЕ10.64А.В110 (ВЕ10.64А В110), 1РЕ10 64А В220 (ВЕ10 64А В220)
 Гидрораспределитель 1РЕ10 64А (BE10 64А, ПЕ10.64А) |

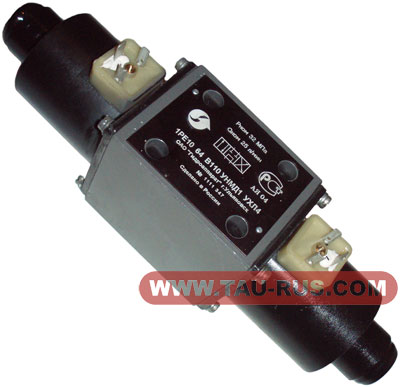

Гидрораспределитель 1РЕ10 64А (ВЕ10 64А) (см. фото справа) предназначен для изменения направления или пуска и останова потока рабочей жидкости в гидравлических системах с давлением до 32МПа. Гидрораспределители 1РЕ10 64А (ВЕ10 64А, ПЕ10 64А) относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного). Гидравлические распределители 1РЕ10 64А Г24 (или же ВЕ10 64А Г24) применяются, например, в гидравлической системе вибропресса Рифей-Буран. Данные гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С. Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150. Гидрораспределители 1РЕ10.64А устанавливаются взамен гидрораспределителей ВЕ10.64А и ПЕ6.64А и наоборот. Расшифровка условного обозначения: гидрораспределитель типа В10 с электромагнитным управлением, со схемой распределения потока 64А, с пружинным возвратом золотника, с электромагнитами постоянного тока напряжение 24В, с кнопкой управления, с подводом кабеля через штепсельный разъём. Смотреть гидросхемы золотниковых гидрораспределителей 1РЕ10, ВЕ10... |

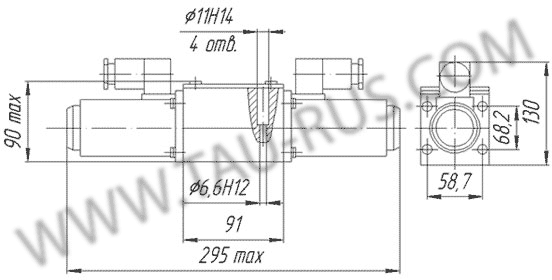

Габаритные и присоединительные размеры 1РЕ10 64А (ВЕ 10 64А, ПЕ 10 64А)
Габаритные размеры |
Присоединительные размеры |
Технические характеристики 1PE10 64А (BE10 64А, ПЕ10-64А)
| Наименование параметра | Значение параметра | ||||
| Схема распределения | 64А | ||||
| Условный проход, мм | 10 | ||||
| Расход рабочей жидкости, л/мин | 25-40 | ||||
| Номинальное давление на входе, МПа (кгс/см²) | 32 (320) | ||||
| Максимальное давление на выходе, МПа (кгс/см²) | 15 (150) | ||||
| Максимальное давление управления, МПа (кгс/см²) | 0,8-6,0 (8-60) | ||||
| Масса гидрораспределителя не более, кг | 6,45 |
Гидрораспределители 1РЕ10.64А и ВЕ10 64А работают от сети постоянного или переменного тока с напряжением 12В, 24В, 36В, 48В, 110В, 220В, 380В.
Пример условного обозначения гидравлического золотникового распределителя с условным проходом 10 мм, со схемой распределения 64А, управляемого электромагнитами от сети 110В 50Гц, для работы в умеренном климате:
- Гидрораспределитель 1РЕ10 64А В110 УНМД1 УХЛ4 (ВЕ10 64А В110 УНМД1 УХЛ4)
то же с электромагнитами 24В от источника постоянного тока:
- Гидрораспределитель 1РЕ10 64А Г24 УНМ УХЛ4 (ПЕ10 64А Г24 НМ УХЛ4)
то же с электромагнитами 220В от источника переменного тока:
- Гидрораспределитель 1РЕ10 64А В220 УНМД1 УХЛ4 (вариант латиницы PE10 64А B220)
Структура условного обозначения гидрораспределителей типа 1р6 и 1р10 по ТУ2-053-1815-86
