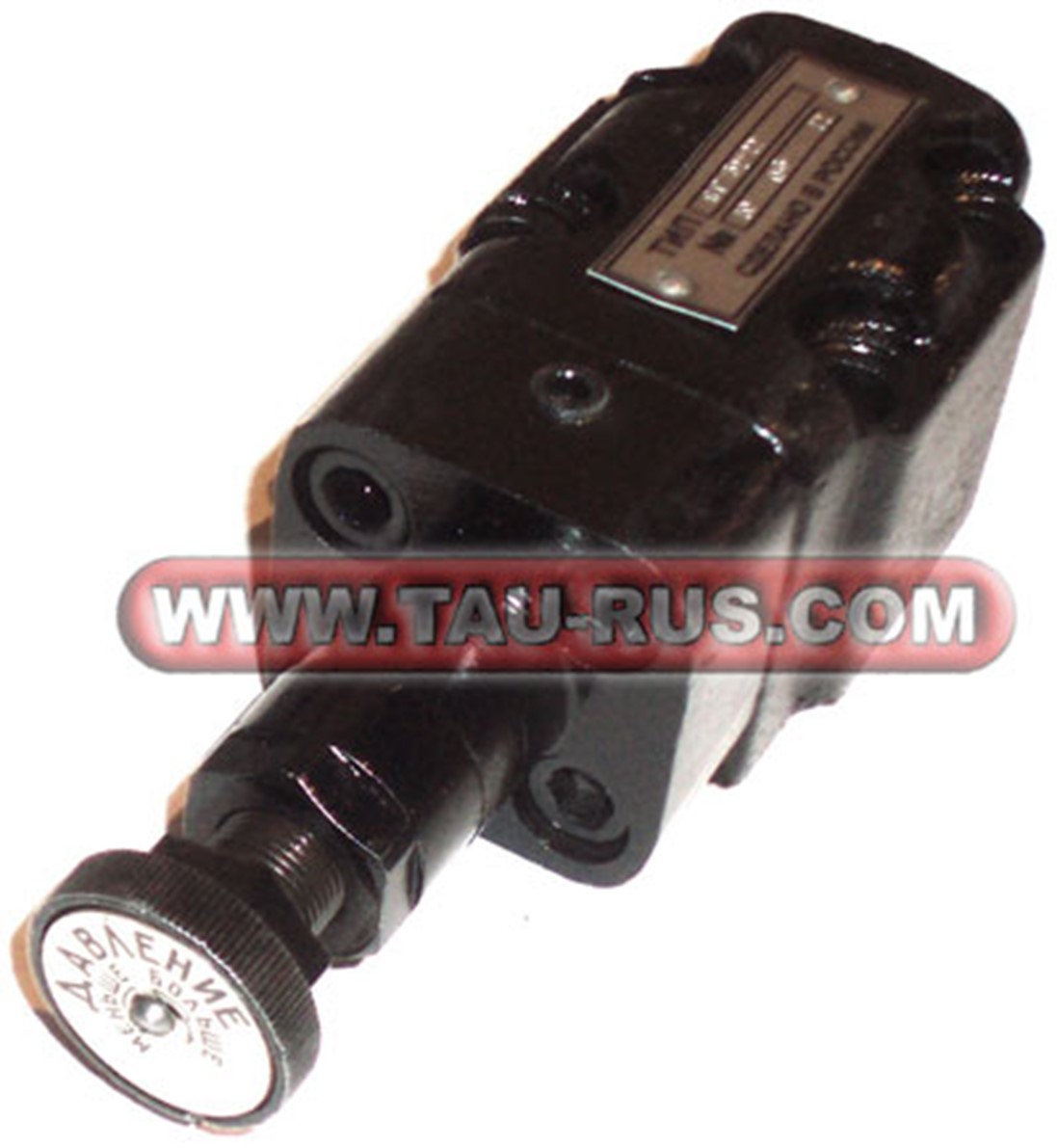

Описание гидроклапанов давления ПГ52-22
Клапаны (П)Г52-2... работают на чистом минеральном масле вязкостью 18-60 мм²/сек при температуре масла до 50 °С. Рекомендуется применять масло индустриальное 20 или 30 (ГОСТ 1707-51).
Схема применения клапанов (П)Г52-2...
Г52-2....jpg "Условное графическое обозначение (A,Б)(П)Г52-22, (A,Б)(П)Г52-23, (A,Б)(П)Г52-24, (A,Б)(П)Г52-25")
Условное графическое обозначение (A,Б)(П)Г52-22, (A,Б)(П)Г52-23, (A,Б)(П)Г52-24, (A,Б)(П)Г52-25
Параметры гидроклапанов (П)Г52-2...
|
Марка гидроклапана |
Условный проход |
Диапазон регулировки, МПа |
Номинальный расход, л/мин |
Присоединение |
| Клапан Г52-22 |
12 |
0,3...6,3 |
20 |
3/8" |
| Клапан АГ52-22 |
12 |
0,5...10,0 |
20 |
3/8" |
| Клапан БГ52-22 |
12 |
1,0...20,0 |
20 |
3/8" |
| Клапан ПГ52-22 |
12 |
0,3...6,3 |
20 |
стыковое |
| Клапан АПГ52-22 |
12 |
0,5...10,0 | 20 |
стыковое |
| Клапан БПГ52-22 |
12 |
1,0...20,0 |
20 |
стыковое |
| Клапан Г52-23 |
16 |
0,3...6,3 |
40 |
1/2" |
| Клапан АГ52-23 |
16 |
0,5...10,0 |
40 |
1/2" |
| Клапан БГ52-23 |
16 |
1,0...20,0 |
40 |
1/2" |
| Клапан ПГ52-23 |
16 |
0,3...6,3 |
40 |
стыковое |
| Клапан АПГ52-23 |
16 |
0,5...10,0 |
40 |
стыковое |
| Клапан БПГ52-23 |
16 |
1,0...20,0 | 40 |
стыковое |
| Клапан Г52-24 |
20 |
0,3...6,3 |
80 |
3/4" |
| Клапан АГ52-24 |
20 |
0,5...10,0 |
80 |
3/4" |
| Клапан БГ52-24 |
20 |
1,0...20,0 |
80 |
3/4" |
| Клапан ПГ52-24 |
20 |
0,3...6,3 |
80 |
стыковое |
| Клапан АПГ52-24 |
20 |
0,5...10,0 |
80 |
стыковое |
| Клапан БПГ52-24 |
20 |
1,0...20,0 |
80 |
стыковое |
| Клапан Г52-25 |
32 |
0,3...6,3 |
160 |
1 1/4" |
| Клапан АГ52-25 |
32 |
0,5...10,0 |
160 |
1 1/4" |
| Клапан БГ52-25 |
32 |
1,0...20,0 |
160 |
1 1/4" |
| Клапан ПГ52-25 |
32 |
0,3...6,3 |
160 |
стыковое |
| Клапан АПГ52-25 |
32 |
0,5...10,0 |
160 |
стыковое |
| Клапан БПГ52-25 |
32 |
1,0...20,0 |
160 |
стыковое |
