Фильтры всасывающие WU-* и WU-I-*

Фильтр всасывающий WU-100-80-G3/4"
(аналог 20-80, STR070-3-S-G1-M90)

Одним из способов увеличения сроков службы оборудования в гидравлической системе, является очистка масла поступающего из бака к насосу.
Именно устранение достаточно крупных механических включений, которые могут присутствовать в заливаемом масле, либо образуются при возврате масла после рабочего цикла в бак, позволяет защитить насос от преждевременного износа.
Для выполнения этой, достаточно важной функции и применяются всасывающие фильтры.
Один из возможных вариантов - погружные всасывающие сетчатые фильтры WU и WU-I.

Основным (фильтрующим) элементов у фильтров WU (WU-I) является сетка из нержавеющей стали, которая для увеличения фильтрующей поверхности имеет вид "гофры".
Сетка герметично вклеена между двумя крышками, одна их которых имеет резьбовое отверстие для монтажа фильтра в гидролинию.
Вторая крышка, установленная с другой стороны, может иметь два варианта исполнения:
1. Глухая крышка, для фильтров WU, полностью закрывает фильтр со стороны противоположной всасывающему отверстию. При этом масло может поступать в систему только через фильтрующую поверхность сетки;
2. Крышка с байпасным клапаном, пожатым пружиной, для фильтров WU-I. При этом усилие пружины выбрано таким образом, что по мере загрязнения фильтрующей поверхности сетки, усилие всасывания преодолевает усилие пружины удерживающей клапан, он открывается, и масло минуя фильтрующую поверхность начинает подсасывать из бака в систему.

Фильтр всасывающий сетчатый WU - без клапана.
Фильтр всасывающий сетчатый WU-I - с байпасным клапаном.

Фильтры WU (WU-I) работают на минеральных маслах типа HL и HLP, согласно ISO 6743/4, вязкостью 2,8...380 сСт и температурой -25...+100 °C.
Температура окружающей среды от -25 до +50 °C

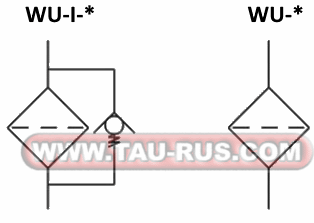

Обозначение фильтров на гидравлических схемах:

Размеры, параметры и структура обозначения фильтров WU (без клапана) и WU-I (с клапаном)

Структура обозначения

WU	-	I	-	63	-	80	-	G	3/4"
									Размер резьбы

								Способ монтажа: G = отверстие с резьбой BSPT M = отверстие с метрической резьбой

						Тонкость фильтрации: 80 = 80 мкм 100 = 100 мкм 180 = 180 мкм

				Пропускная способность фильтра: 16 = 16 л/мин 40 = 40 л/мин 100 = 100 л/мин 225 = 225 л/мин 25 = 25 л/мин 63 = 63 л/мин 160 = 160 л/мин

		Байпасный клапан: пропустить = без клапана I = с байпасным клапанов

WU = Погружной всасывающий сетчатый фильтр

Таблица размеров

Код фильтра	Номинальный расход	Размеры, мм
Код фильтра	Номинальный расход	D1	D2	E
WU-16-80-G3/8" WU-16-180-G3/8" WU-I-16-80-G3/8" WU-I-16-180-G3/8"	16	G3/8"	35	84
WU-16-80-M18x1,5 WU-16-180-M18x1,5 WU-I-16-80-M18x1,5 WU-I-16-180-M18x1,5	16	M18x1,5	35	84
WU-25-80-G1/2" WU-25-180-G1/2" WU-I-25-80-G1/2" WU-I-25-180-G1/2"	25	G1/2"	43	104
WU-25-80-M22x1,5 WU-25-180-M22x1,5 WU-I-25-80-M22x1,5 WU-I-25-180-M22x1,5	25	M22x1,5	43	104
WU-40-80-G3/4" WU-40-180-G3/4" WU-I-40-80-G3/4" WU-I-40-180-G3/4"	40	G3/4"	43	124
WU-40-80-M27x2 WU-40-180-M27x2 WU-I-40-80-M27x2 WU-I-40-180-M27x2	40	M27x2	43	124
WU-63-80-G3/4" WU-63-180-G3/4" WU-I-63-80-G3/4" WU-I-63-180-G3/4"	63	G3/4"	70	103
WU-63-80-M33x2 WU-63-180-M33x2 WU-I-63-80-M33x2 WU-I-63-180-M33x2	63	M33x2	70	103
WU-100-80-G3/4" WU-100-180-G3/4" WU-I-100-80-G3/4" WU-I-100-180-G3/4"	63	G3/4"	70	153
WU-100-80-M42x2 WU-100-180-M42x2 WU-I-100-80-M42x2 WU-I-100-180-M42x2	100	M42x2	70	153
WU-100-80-G1 1/4" WU-100-180-G1 1/4" WU-I-100-80-G1 1/4" WU-I-100-180-G1 1/4"	100	G1 1/4"	70	153
WU-160-80-G1 1/2" WU-160-180-G1 1/2" WU-I-160-80-G1 1/2" WU-I-160-180-G1 1/2"	160	G1 1/2"	82	200
WU-160-80-M48x2 WU-160-180-M48x2 WU-I-160-80-M48x2 WU-I-160-180-M48x2	160	M48x2	82	200
WU-225-80-G2" WU-225-180-G2" WU-I-225-80-G2" WU-I-225-180-G2"	225	G2"	150	165

Габаритные размеры фильтров всасывающих Размеры фильтра WU-* и WU-I-*

Фильтры WU (WU-I) являются практически полными аналогами и могут устанавливаться взамен фильтров других производителей.
Например:
Фильтр WU-63-80-G3/4" ≈ SP64A-34-GR90 ≈ STR065-2-S-G1-M90 ≈ FAM008MNB4
Фильтр WU-I-63-80-G3/4" ≈ SP64A-34-GR90V ≈ STR065-2-B-G1-M90 ≈ FAM008MNB4B
Фильтр WU-100-80-G3/4" ≈ 20-80 ≈ STR070-3-S-G1-M90 ≈ FAM011MNB4
Фильтр WU-I-100-80-G3/4" ≈ 20-80-2 ≈ STR070-3-B-G1-M90 ≈ FAM011MNB4B
Фильтр WU-I-100-180-G3/4" ≈ 20-160-2 ≈ Fl3.20MD5V
Фильтр WU-160-80-G1 1/2" ≈ 40-80 ≈ STR086-3-S-G1-M90 ≈ SP86B-112-GR90
Фильтр WU-I-160-80-G1 1/2" ≈ 40-80-2 ≈ STR086-3-B-G1-M90 ≈ SP86B-112-GR90V
Фильтр WU-I-160-180-G1 1/2" ≈ 40-160-2 ≈ STR086-3-B-G1-M250 ≈ SP86B-112-GR250

При подборе аналога следует ориентироваться на габаритные размеры, присоединительную резьбу, расходные характеристики и тонкость фильтрации.
Так же обращают внимание на наличие (отсутствие) байпасного клапана.

За консультацией Вы всегда можете обратиться к специалистам компании ТАУРУС по телефонам в разделе контакты, либо написав на электронную почту.

Примечание: Приведенные в таблице значения расходов соответствуют перепаду давления 0,02 бара, измеренному для минерального масла вязкостью 36 сСт при 50°C.
Для жидкостей, чья степень вязкости при конкретном рабочем давлении отличается от 36 сСт, фактический перепад давления следует изменить согласно действующему соотношению:
факт. знач. Δp = 0,02 * (Q_факт. / Q_{табличн.}) * (факт.знач.вязкости / 36)

Размер фильтра WU (WU-I) следует выбирать таки образом, чтобы при номинальном расходе перепад давления был ниже 0,02 бара.
