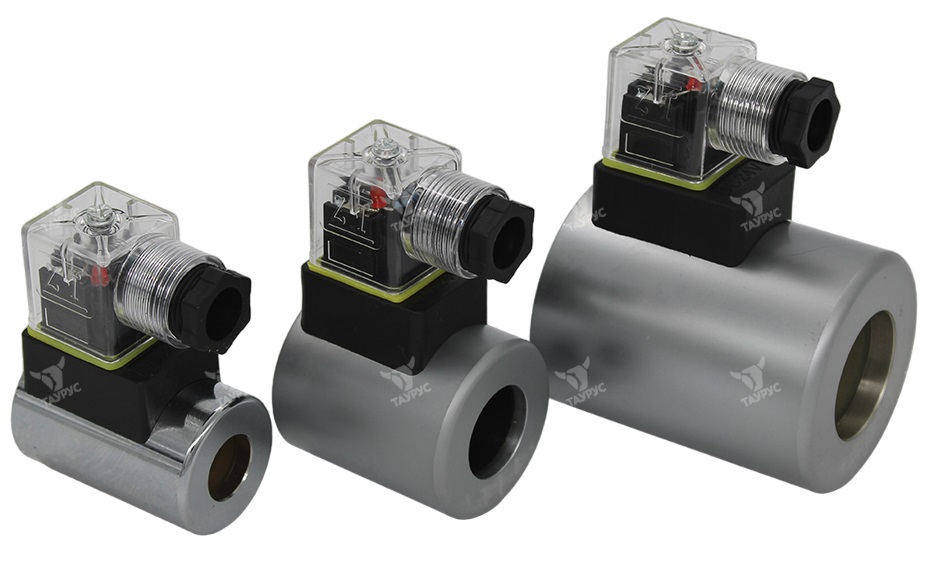

Описание электромагнитов VC43, VC06, VC10 для гидрораспределителей ВЕ43, ВЕ6, ВЕ10
Соленоиды являются частью электромагнитных приводов с "мокрым якорем", т. е. устанавливаются на гильзу с размещенным в ней сердечником, который способен поступательно перемещаться под воздействием создаваемого катушкой магнитного поля.
Соленоиды VC06 с внутренним диаметром 23 мм устанавливаются на золотниковые гидрораспределители с условным проходом 6 мм (стандарт CETOP 03, NG6) и арматурной трубкой не более 23 мм.
Катушки (соленоиды) VC10 с отверстием 31,3 мм устанавливаются на гидрораспределители с условным проходом 10 мм (стандарт CETOP 05, NG10) и арматурной трубкой 31,3 мм, так же допускается несколько меньший размер.
Соленоиды VC43 с внутренним диаметром 16 мм устанавливаются на золотниковые гидрораспределители с условным проходом 4 мм (стандарт DIN 24340-A4). Применяемость: для гидрораспределителей Ду=4 мм (ВЕ43, 4WE43) с арматурной трубкой 16 мм
Электромагниты VC43, VC06, VC10 может быть сняты и заменены на приводе без снятия давления и разгерметизации системы.
Для подключения катушки к питающей сети применяются разъемы по стандарту DIN43650A, степень защиты IP65. По умолчанию, в комплект входит электроразъём с визуальной индикацией, для магнитов переменного тока на разъеме указывается AC, для постоянного DC. (Разъемы DIN43650 A LED можно приобрести отдельно)
Структура условного обозначения
|
1 |
2 |
- |
3 |
|
VC |
10 |
A220 |
|
1 |
Тип устройства |
VC – катушка электромагнитная |
|
2 |
Применяемость |
06 -для гидрораспределителя ВЕ6 10 - для гидрораспределителя ВЕ10 43 - для гидрораспределителя ВЕ43 |
|
3 |
Напряжение |
Постоянный ток: D12 = 12В D24 = 24В D36 = 36В D48 = 48В D110 = 110В D220 = 220В
Переменный ток: A24 = 24В A48 = 48В A110 = 110 В A220 = 220 В A380 = 380 В |
Размеры электромагнитных катушек VC43, VC06, VC10
|
Характеристика |
VC43 |
VC06 |
VC10 |
|
Мощность, Вт |
30 |
30 |
40 |
|
d, мм |
16 |
23 |
31,6 |
|
D, мм |
35 |
45 |
60 |
|
H, мм |
52 |
50 |
75 |
|
h, мм |
23 |
28 |
35 |
