Предохранительные перепускные клапаны RM2-W и RM3-W
|
|

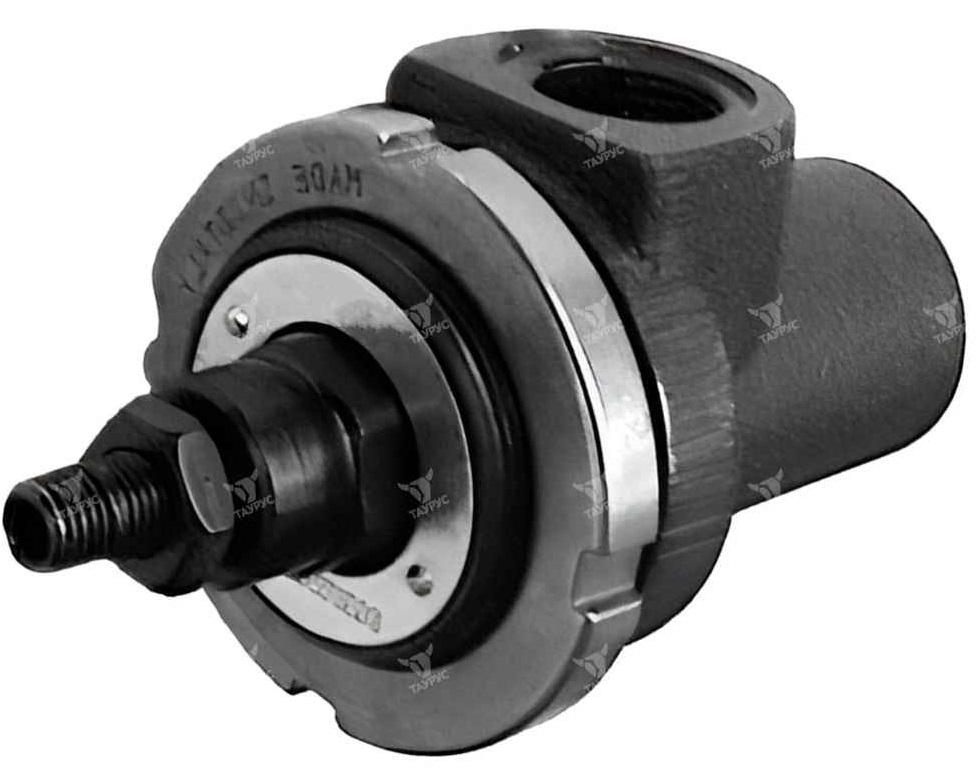

Назначение предохранительных клапанов RM2-W*, RM3-W*— Клапаны RM2-W*, RM3-W* представляют собой перепускные предохранительные клапаны с резьбовыми присоединительными отверстиями для панельного монтажа с креплением кольцевой гайкой.
— Используйте гидравлические жидкости на основе минеральных масел типа HL или HM, в соответствии с ISO 6743-4. Для этих жидкостей используйте уплотнения из NBR (код N). Для жидкостей типа HFDR (фосфатные эфиры) используйте уплотнения FPM (код V). По поводу использования других типов жидкостей таких как HFA, HFB, HFC проконсультируйтесь в нашем отделе технической поддержки. |

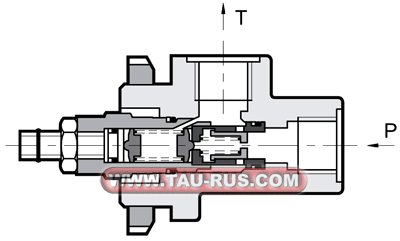

Клапаны предохранительные RM2-W*, RM3-W*

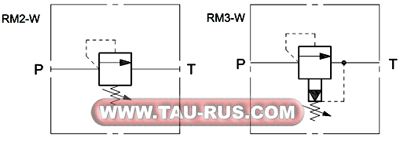

Гидравлические схемы
Структура условного обозначения предохранительных клапанов RM2-W*, RM3-W*
| RM | 3 | - | W | 5 | / | M1 | / | 30 | |||
|
30 = серия
|
|||||||||||
 |
|||||||||||
|
M1 = регулировочная ручка (только для RM3)
|
|||||||||||
|
|||||||||||
|
Диапазон регулировки давления:
3 = до 70 бар; 4 = до 140 бар; 5 = до 210 бар; 6 = до 350 бар |
|||||||||||
|
|||||||||||
|
W = резьбовые присоединительные отверстия BSP
|
|||||||||||
|
|||||||||||
|
Номинальный размер:
2 = 3/8 "; 3 = 1/2 " |
|||||||||||
|
|||||||||||
|
RM = перепускной предохранительный клапан
|
|||||||||||
Технические характеристики клапанов RM2-W*, RM3-W*
| ПАРАМЕТРЫ | Клапан RM2-W* | Клапан RM3-W* | |
| Максимальное рабочее давление | бар | 350 | |
| Максимальный расход рабочей жидкости | л/мин | 50 | 75 |
| Диапазон температур рабочей жидкости | °C | -20...+80 | |
| Рекомендуемая вязкость рабочей жидкости | сСт | 25 | |
| Класс чистоты рабочей жидкости | - | Класс 10 по NAS 1638 | |
| Материал применяемых уплотнений | - | NBR | |
| Масса клапана не более | кг | 0,9 | |

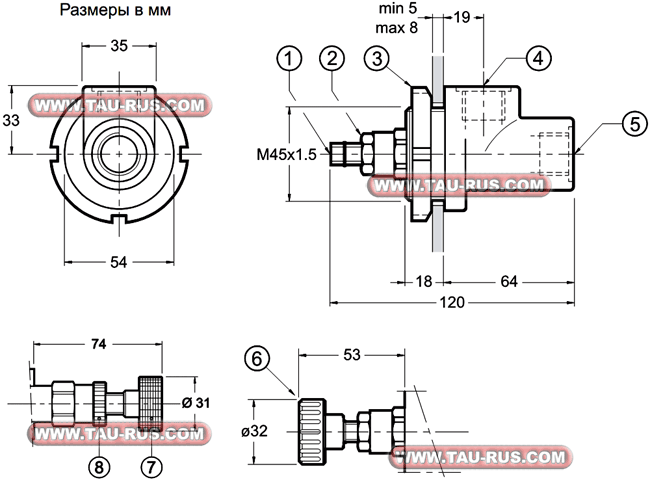

Габаритные и присоединительные размеры клапанов RM2-W*, RM3-W*
 |
1 = Регулировочный винт с потайной шестигранной головкой: шестигранный ключ 6 (RM2-W*) шестигранный ключ 5 (RM3-W*). Для увеличения давления вращать по часовой стрелке. 2 = Стопорная гайка: шестигранный ключ 19 (RM2-W*), шестигранный ключ 17 (RM3-W*). 3 = Кольцевая гайка для фланцевого крепления типа SKF KM9. 4 = Выпускное отверстие 1/2" BSP. 5 = Напорное отверстие: 3/8" BSP (RM2-W*), 1/2" BSP (RM3-W*). 6 = Регулировочная ручка типа M1 (RM3-W*). 7 = Регулировочная ручка типа K (RM2-W*). 8 = Стопорное кольцо. |
Примеры для заказа:
— RM2-W5/31N - Клапан предохранительный 3/8'', 0-210 Бар, 50л/мин;
— RM3-W6/30 - Клапан предохранительный, 1/2'', 0-350 Бар, 75л/мин;
— RM3-W3/30 - Клапан предохранительный, 1/2'', 0-70 Бар, 75л/мин;
— RM3-W5/30 - Клапан предохранительный, 1/2'', 0-210 Бар, 75л/мин;
— RM3-W3/M1/30 - Клапан предохранительный (с рукояткой), 1/2'', 0-70 Бар, 75л/мин
