RQA, RQR - Клапаны разгрузки купить от производителя | Клапаны разгрузки RQA5-P5/1/I/42/V, RQA5-P5/1/I/42, RQA5-P3/1/I/42

Характеристики

Бренд

—

DUPLOMATIC MS S.p.a.

Серия

—

RQA; RQR

Единица измерения

—

шт

Максимальное рабочее давление, бар

—

320

Диапазон настройки давления, бар

—

0-210

Все характеристики

RQA, RQR - Клапаны разгрузки

Подробности

Все товары категории

Заказать

Под заказ

Оформите заказ, и мы пришлём вам актуальную цену и сроки поставки на данный товар

Нашли дешевле?

Назначение клапанов RQR3-P, RQR5-P, RQR7-P, RQA5-P, RQA7-P*

Клапаны разгрузки RQA5-P5/1/I/42/V, RQA5-P5/1/I/42, RQA5-P3/1/I/42, Плита PMRQA5-AI5G/10 — *Клапан разгрузки RQA5-P5/1/I/42*

Клапаны RQA5-P*, RQA7-P*, RQR3-P*, RQR5-P*, RQR7-P* обладают не только стандартными функциями перепускных или предохранительных клапанов, но также и характеристиками безнапорной разгрузки насоса при достижении давления настройки. Для обеспечения данного условия требуется использование гидроаккумулятора, гарантирующего наличие давления в контуре. Использование обратного клапана предотвращает сброс давления из гидроаккумулятора через клапан в открытом положении.

Клапаны имеют уравновешенный золотник в главной ступени и широкие проходы для больших потоков, что обеспечивает снижение перепадов давления.

Обозначение (гидросхема) клапанов разгрузки RQR3-P*, RQR5-P*, RQR7-P*, RQA5-P*, RQA7-P* — Гидравлические схемы клапанов RQR3-P*, RQR5-P*, RQR7-P*, RQA5-P*, RQA7-P*

Структура условного обозначения

1	2	-	3	/	4	/	5	/	6
RQA	5	-	P5	/	1	/	I	/	42

1	Тип устройства	RQA = клапан разгрузочный со встроенным обратным клапаном (кроме размера 3) RQR = клапан разгрузочный - дистанционное управление
2	Размер	3 = RQR3-P ISO 6264-06-09--97 (CETOP R06); 5 = RQR5-P ISO 6264-08-13--97 (CETOP R08); 5 = RQA5-P; 7 = RQR7-P ISO 6264-10-07-*-97 (CETOP R10); 7 = RQA7-P
3	Тип монтажа	P = стыковой монтаж на промежуточной плите
3	Давление настройки	3 = до 70 бар 5 = до 210 бар 6 = до 350 бар 7 = до 350 бар (для RQR-P) 7 = до 320 бар (для RQA-P)
4	Перепад давления	1 = включение насоса при 85% от давления настройки; 2 = включение насоса при 70% от давления настройки
5	Исполнение по дренажу	Пропустить в случае использования внешнего дренажа I = внутренний дренаж (невозможен в случае, если противодавление в сливной магистрали составляет более 2 бар)
6	Серия	42

Технические характеристики клапанов RQR, RQA

Параметры		Клапан RQR3-P*	Клапан RQR5-P*	Клапан RQR7-P*	Клапан RQA5-P*	Клапан RQA7-P*
Максимальное рабочее давление	бар	350			320
Максимальный расход рабочей жидкости	л/мин	200	400	500	400	500
Рекомендуемая фильтрация	мкм	25
Рекомендуемая вязкость рабочей жидкости	сСт	25
Температура рабочей жидкости	°C	-20...+80
Материал применяемых уплотнений	-	NBR
Масса клапана	кг	3,5	4,3	6,5	10,4	19,0

Габаритные и монтажные размеры клапанов RQR3-P*

1 = Монтажная поверхность с уплотнительными кольцами (OR): 2 OR типа 123, 1 OR типа 109.

2 = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.

3 = Отверстие Y внешнего дренажа 1/8" NPT.

РЕКОМЕНДУЕМЫЕ КРЕПЕЖНЫЕ ВИНТЫ: 4 винта М12х40. Момент затяжки: 69 Нм.

МОНТАЖНАЯ ПОВЕРХНОСТЬ: ISO 6264-06-09-*-97 (CETOP 4.4.2-2-R06-350)

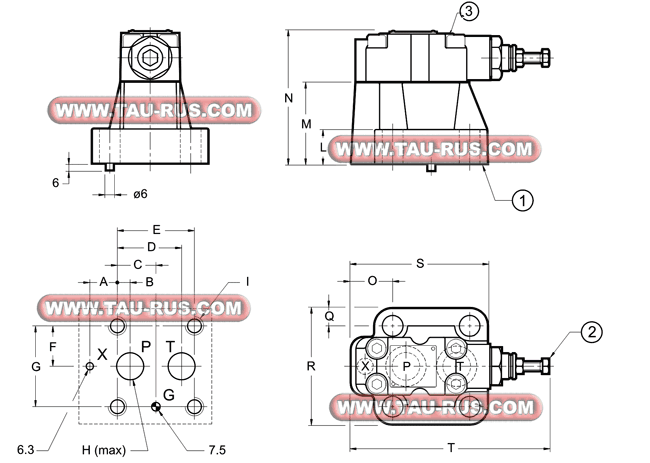

Габаритные и монтажные размеры клапанов RQR5-P, RQR7-P

	A	В	С	D	Е	F	G	ØH	I	L	M	N	O	Q	R	S	T
RQR5-P	23.8	11.1	33.4	55.6	66.7	35	70	23.4	M16	27	70	113	35.8	15	100	118	170
RQR7-P	31.8	12.7	44.5	76.2	88.9	41.3	82.6	32	M18	35	80	123	44.1	18.7	120	152	180

1 = Монтажная поверхность с уплотнительными кольцами (OR):
RQR5: 2 OR типа 3118, 1 OR типа 109.
RQR7: 2 OR типа 4137, 1 OR типа 109.

2 = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.

3 = Отверстие Y внешнего дренажа 1/8" NPT.

РЕКОМЕНДУЕМЫЕ КРЕПЕЖНЫЕ ВИНТЫ:
RQR5: 4 винта М16х50. Момент затяжки: 170 Нм.
RQR7: 4 винта М18х60 Момент затяжки: 235 Нм

МОНТАЖНАЯ ПОВЕРХНОСТЬ:
RQR5: ISO 6264-08-13-*-97 (CETOP 4.4.2-2-R08-350)
RQR7: ISO 6264-10-17-*-97 (CETOP 4.4.2-2-R10-350)

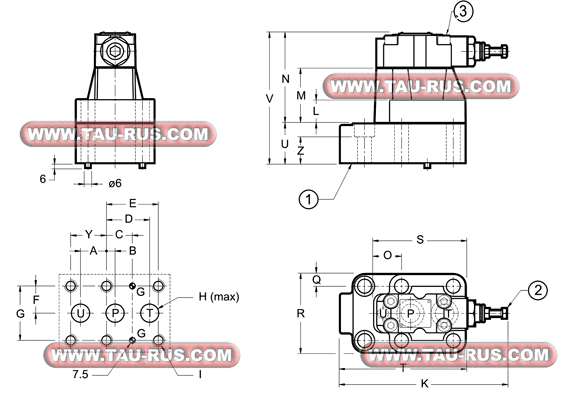

Габаритные и монтажные размеры клапанов RQA5-P, RQA7-P

	A	В	С	D	Е	F	G	ØH	I	Y	L	M	N	O	Q	R	S	T	U	V	Z
RQA5-P	33.3	11.1	33.4	55.6	66.7	35	70	23.4	M16	46	27	70	113	35.8	15	100	118	160	50	163	33.5
RQA7-P	38	12.7	44.5	76.2	88.9	41.3	82.6	32	M18	50.8	35	80	123	44.1	18.7	120	152	218	66	189	48

1 = Монтажная поверхность с уплотнительными кольцами (OR):
RQA5: 3 OR типа 3118.
RQA7: 3 OR типа 4137.

2 = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.

3 = Отверстие Y внешнего дренажа 1/8" NPT.

РЕКОМЕНДУЕМЫЕ КРЕПЕЖНЫЕ ВИНТЫ:
RQA5: 4 винта М16х100 2 винта М16х55 Момент затяжки: 170 Нм .
RQA7: 4 винта М18х130 2 винта М18х70 Момент затяжки: 235 Нм

Монтажные плиты для клапанов RQR3-P, RQR5-P, RQR7-P, RQA5-P, RQA7-P**

	Клапан RQR3-P*	Клапан RQR5-P*	Клапан RQR7-P*	Клапан RQA5-P*	Клапан RQA7-P*
Наименование плиты	PMRQ3-AI4G с задним расположением присоединительных отверстий	PMRQ5-AI5G с задним расположением присоединительных отверстий	PMRQ7-AI7G с задним расположением присоединительных отверстий	PMRQA5-AI5G с задним расположением присоединительных отверстий	PMRQA7-AI7G с задним расположением присоединительных отверстий
Размеры отверстий P, T, U	1/2 BSP	1 BSP	1 1/4 BSP	3/4 BSP	1 1/4 BSP
Размеры отверстия X	1/4 BSP	1/4 BSP	1/4 BSP	-	-

Примеры для заказа:

RQA5-P5/1/I/42/V - Клапан предохранительный перепускной, 50-210 Бар,86 %, Вайтон;
RQA5-P5/1/I/42 - Разгрузочный клапан, с обратным клапаном, 400л/мин, до 210 бар, включение насоса при 85% от давления настройки, внутренний дренаж;
RQA5-P3/1/I/42 - Клапан предохранительный перепускной, 25-70 Бар;
PMRQA5-AI5G/10 - Плита для клапана RQA5-P, P-T-U 3/4'', с задним расположением присоединительных отверстий.

Общие параметры

Бренд

DUPLOMATIC MS S.p.a.

Серия

RQA; RQR

Тип клапана давления

Предохранительный

Единица измерения

шт

Технические характеристики

Максимальное рабочее давление, бар

320

Диапазон настройки давления, бар

0-210

Количество контролируемых линий

Одна

Количество настроек давления

Контролируемые линии

Линии сброса

Стандарт присоединения

ISO 6264

Регулировочное устройство

Винт с шестигранной головкой

Тип монтажа

Стыковой

Типоразмер

CETOP R08

Тип разгрузки клапана

Нормально-разгруженный

Управление разгрузкой клапана

Гидравлическое

Электрические характеристики

Степень защиты

IP65

Условия эксплуатации

Диапазон вязкости рабочей жидкости, сСт

10…400
