МР80 3/1-222 - Гидрораспределитель
МР80 3/1-222 Гидрораспределитель моноблочный клапанно-золотниковый Pном.-16 MPa, Qном.-80 Л/мин,
Описание МР80-3/1-222

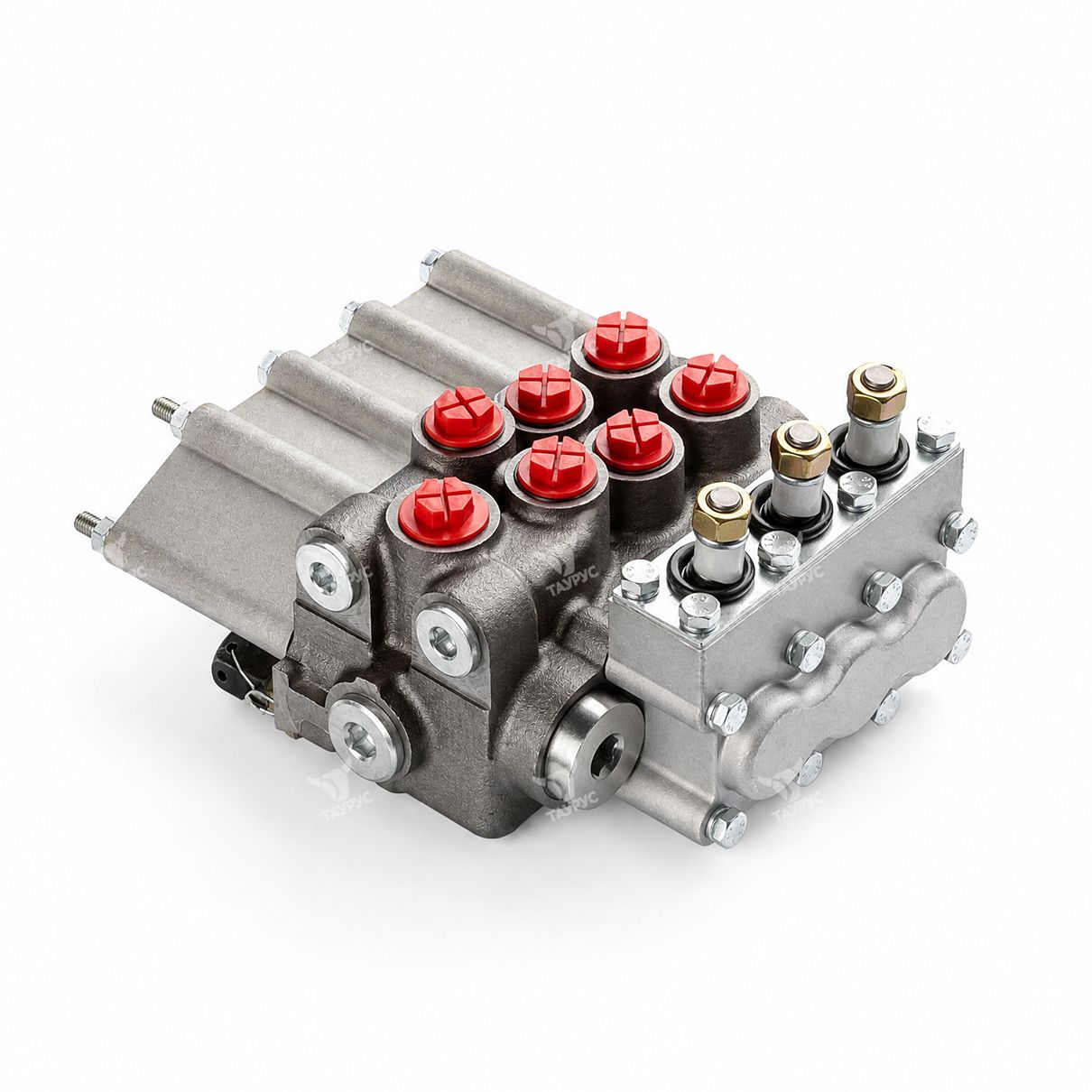

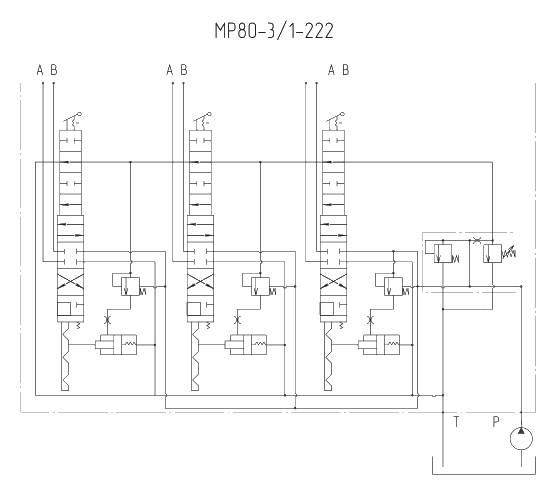

Гидрораспределитель МР80-3/1-222 — моноблочный клапанно-золотниковый распределитель серии МР80 с ручным управлением на номинальный расход 80 л/мин. В корпусе три золотника и предохранительно-переливной клапан. Распределитель c номинальным давлением 200 бар направляет поток от насоса к гидроцилиндрам и гидромоторам, защищает систему от перегрузки, а в нейтральной позиции золотников перепускает жидкость в бак (холостой ход).
Применение: гидросистемы тракторов «Беларус» (МТЗ-80, МТЗ-82 и их модификаций), ЮМЗ-6, Т-40, ДТ-75, Т-150, сельскохозяйственных, дорожных и коммунальных машин.
Структура условного обозначения
| 1 | 2 | - | 3 | / | 4 | - | 5 | 6 | - | 7 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| МР | 80 | 4 | 1 | 222 | G | Х | У |
| 1 | Серия распределителя |
МР — моноблочный распределитель серии МР; Р — распределители Р80 и Р160 (прежняя серия) |
| 2 | Номинальный расход, л/мин | 80 |
| 3 | Код исполнения по давлению |
3 — номинальное давление 16 МПа, максимальное 20 МПа; 4 — номинальное давление 20 МПа, максимальное 25 МПа |
| 4 | Конструктивное исполнение по эксплуатационному назначению |

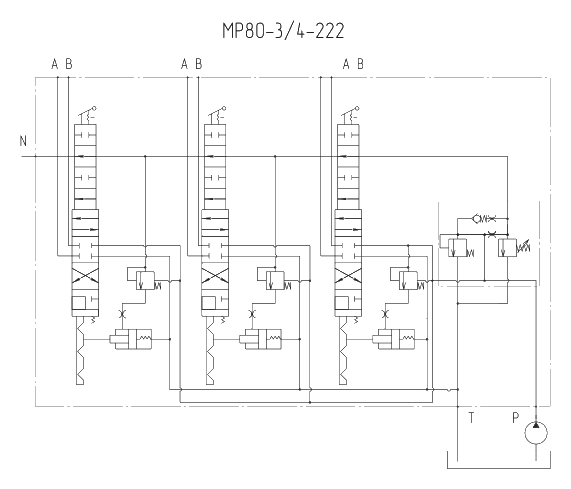

1 — для самостоятельной работы в гидросистеме; 2 — для работы в паре с распределителем исполнения 3; 3 — для работы в паре с распределителем исполнения 2 или другими распределителями с клапанной системой и соединёнными каналами управления; 4 — для работы в паре с силовым регулятором пахоты (догружателем ведущих колёс) для копирования рельефа почвы |
| 5 | Коды типов золотников (три цифры — по одной на каждый золотник, порядок кодирования — от переливного клапана) |
1 — 4-позиционный: «подъём» без фиксации, «нейтральная», «опускание» без фиксации, «плавающая» с фиксацией; 2 — 4-позиционный: «подъём» и «опускание» с фиксацией и автовозвратом в «нейтральную» по достижении заданного давления, «нейтральная», «плавающая» с фиксацией; 3 — 4-позиционный: «подъём» с фиксацией и автовозвратом в «нейтральную» по достижении заданного давления, «нейтральная», «опускание» без фиксации, «плавающая» с фиксацией; 4 — 3-позиционный: «подъём» без фиксации, «нейтральная», «опускание» без фиксации |
| 6 | Наличие гидрозамков |
G — с гидрозамками; не указывается — без гидрозамков |
| 7 | Исполнение с уменьшенными габаритами | указывается для распределителей с уменьшенными габаритами |
| 8 | Климатическое исполнение |
У — умеренный климат; УХЛ — умеренно-холодный климат; Т — тропический климат |
В обозначении трёхзолотникового распределителя позиция 5 состоит из трёх цифр — все три золотника одного типа. Позиции 6–9 указываются только при наличии соответствующего исполнения.
Технические характеристики МР80-3/1-222
|
Параметр |
изм. |
МР80-4/1-222 |
МР80-4/4-222 |
МР80-4/1-111 |
МР80-4/1-444 |
МР80-3/1-222 |
МР80-3/1-333 |
|---|---|---|---|---|---|---|---|
|
Конструктивное исполнение |
— |
1 |
4 |
1 |
1; 2; 3; 4 |
1 |
1 |
|
Тип золотников |
— |
2 |
2 |
1; 3 |
4 |
2 |
3 |
|
Тип распределителя |
— |
клапанно-золотниковый, моноблочный |
клапанно-золотниковый, моноблочный |
клапанно-золотниковый, моноблочный |
клапанно-золотниковый, моноблочный |
моноблочный |
— |
|
Расход рабочей жидкости номинальный |
л/мин |
80 |
|||||
|
Расход рабочей жидкости максимальный |
л/мин |
120 |
120 |
120 |
120 |
— |
— |
|
Количество золотников |
шт |
3 |
|||||
|
Условный проход |
мм |
16 |
16 |
16 |
16 |
— |
— |
|
Рабочее давление номинальное |
МПа |
20 |
20 |
20 |
20 |
16 |
16 |
|
Рабочее давление максимальное |
МПа |
25 |
25 |
25 |
25 |
20 |
20 |
|
Присоединительные отверстия |
— |
М20×1,5; М24×1,5 |
М20×1,5; М24×1,5 |
М20×1,5; М24×1,5 |
М20×1,5; М24×1,5 |
М20, М24 |
— |
|
Тип золотника |
— |
с закрытым центром, уравновешенный с торцов |
с закрытым центром, уравновешенный с торцов |
с закрытым центром, уравновешенный с торцов |
с закрытым центром, уравновешенный с торцов |
— |
— |
|
Тип предохранительно-переливного клапана |
— |
дифференциальный, с серводействием |
дифференциальный, с серводействием |
дифференциальный, с серводействием |
дифференциальный, с серводействием (у МР80-4/3-444-4 клапан отсутствует, работает только в паре с МР80-4/2-444 или Р80-3/2-444) |
— |
— |
|
Гидрозамки |
— |
у исполнения G |
у исполнения G |
нет |
нет |
нет |
нет |
|
Температура окружающей среды |
°С |
−40…+60 |
|||||
|
Температура рабочей жидкости, не более |
°С |
+80 |
|||||
|
Кинематическая вязкость рабочей жидкости при +50 °С |
мм²/с |
30–70 |
|||||
|
Тонкость фильтрации, не более |
мкм |
25 |
|||||
|
Управление золотниками |
- |
|
|||||
|
Масса |
кг |
17,0 |
17,0 |
17,0 |
17,0 |
14,5 |
— |

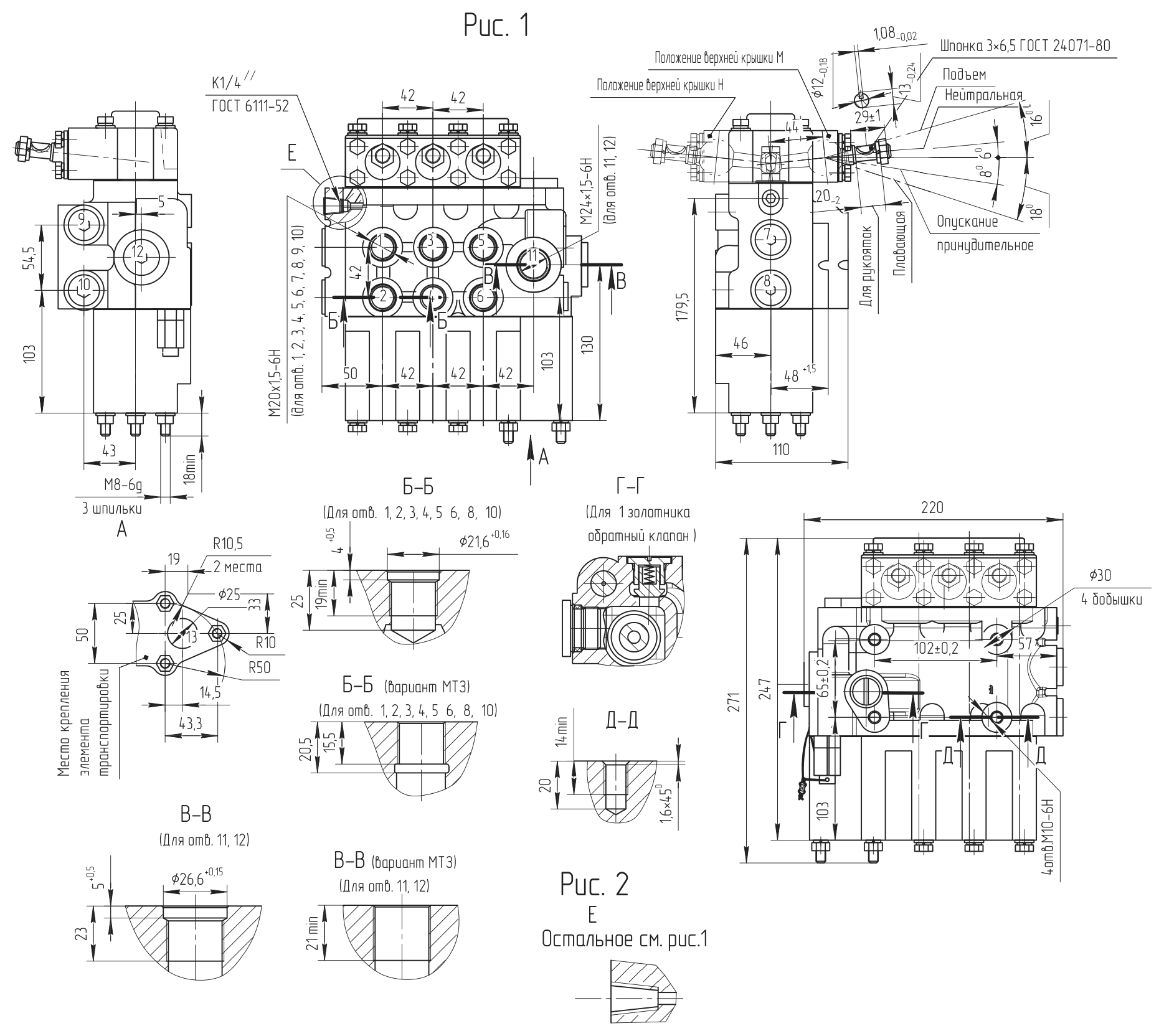

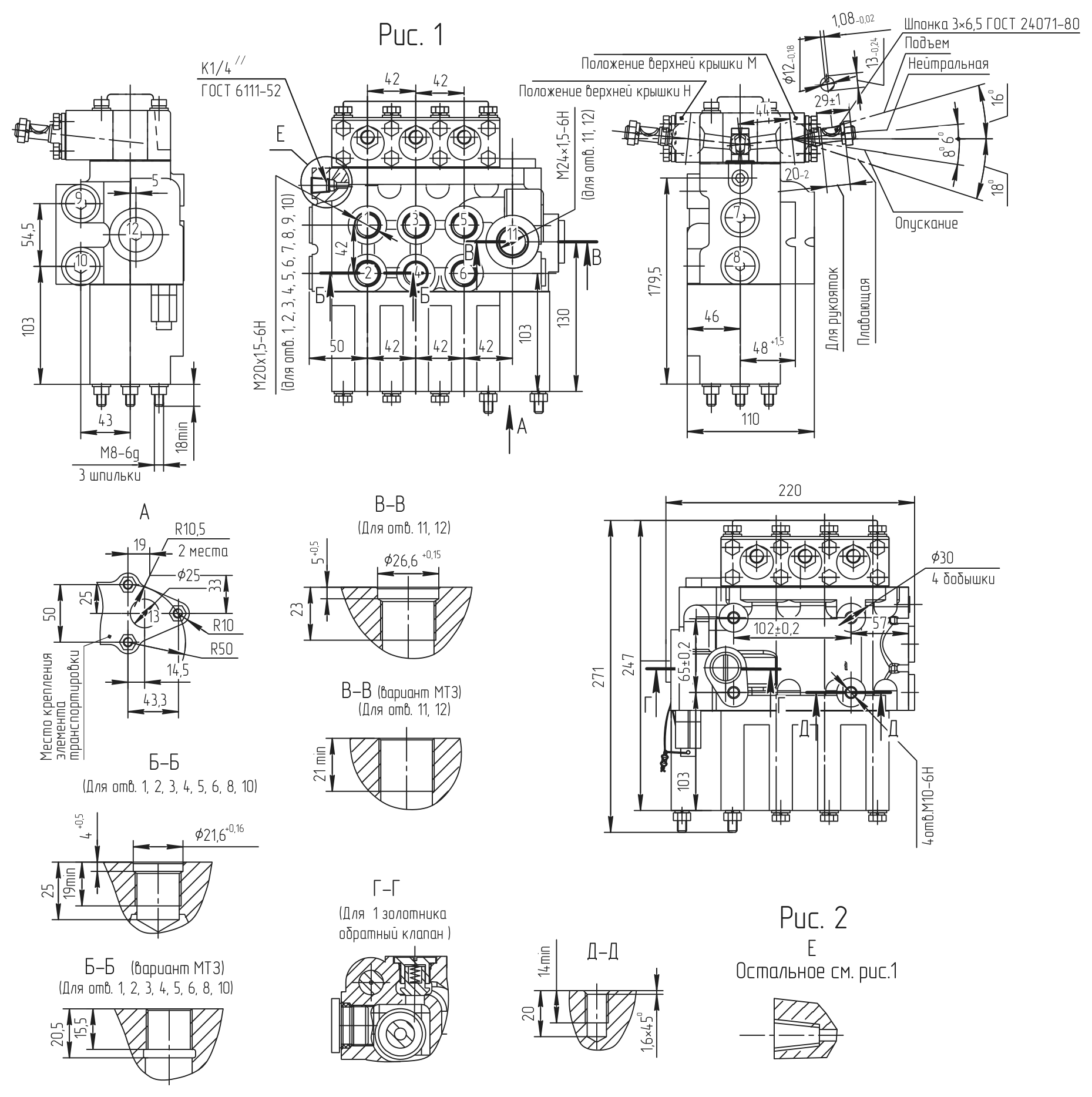

Габаритные и присоединительные размеры МР80-3/1-222
Чертежи приведены для исполнений МР80-4 по каталогу производителя. У МР80-3 присоединительные отверстия также М20 и М24; точные размеры уточняйте у менеджера.
