МПГ55-22М - Регулятор расхода
МПГ55-22М - Регулятор расхода

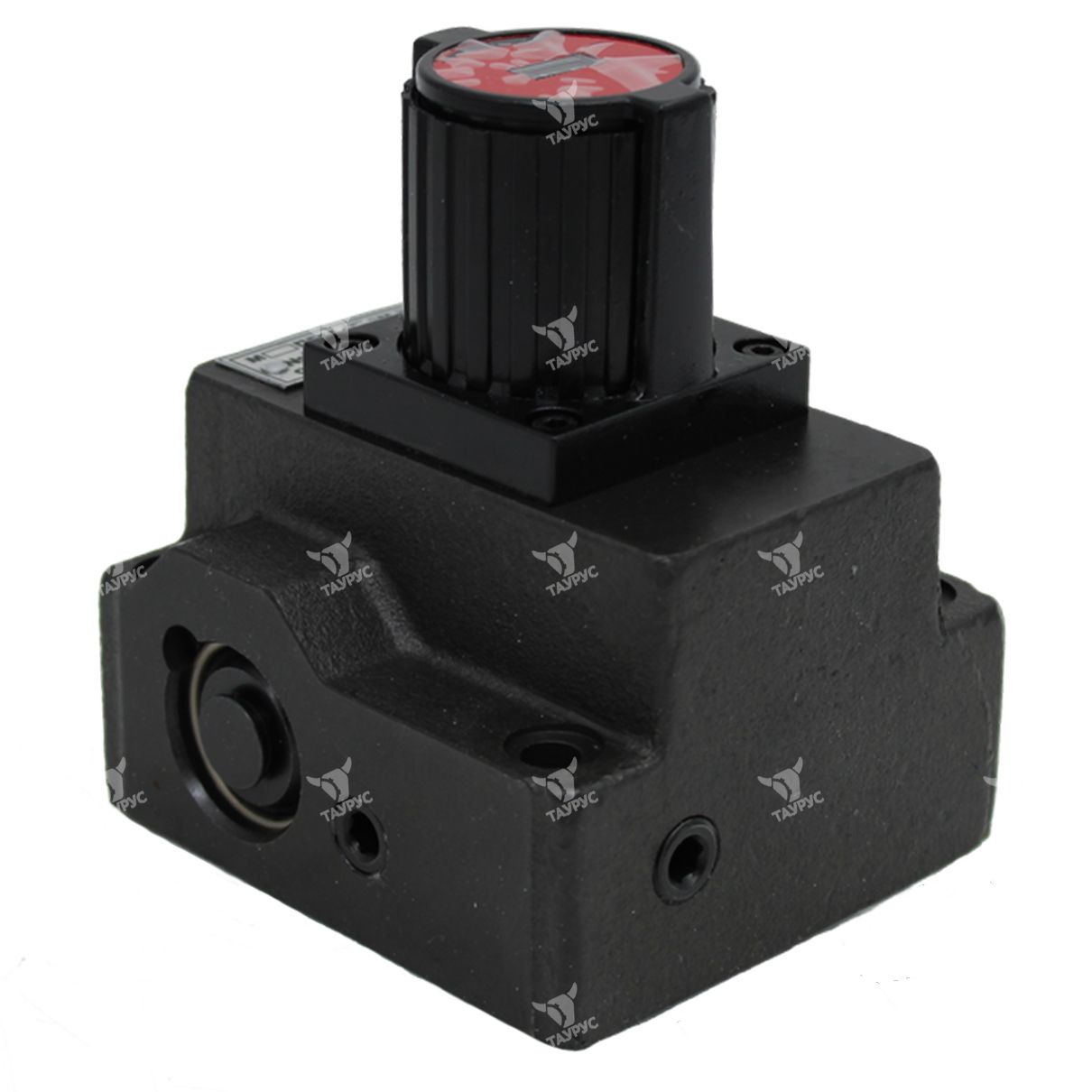

Описание регулятора расхода МПГ55-22М
Регулятор расхода (дросселирующий элемент) МПГ55-22М с диапазоном регулировки расхода 0,04-32 л/мин применяется в гидравлических контурах, где необходимо поддерживать заданную скорость передвижения рабочих органов металлорежущих станков и стационарных агрегатов, причем вне зависимости от колебаний уровня нагрузки.Условное обозначение
|
1 |
2 |
3 |
4 |
5 |
|---|---|---|---|---|
|
2 |
МПГ55-2 |
4 |
1 |
УХЛ4 |
| 1 | Исполнение по прочности |
без индекса - нормальная прочность 2 - повышенная прочность |
| 2 | Тип регулятора расхода | МПГ55-2 |
| 3 | Условный проход |
2 - Ду=10 мм 4 - Ду=16 мм 5 - Ду=20 мм |
| 4 | Наличие замкового устройства |
без индекса - нет 1 - есть |
| 5 | Климатическое исполнение по ГОСТ 15150 | УХЛ4, 04.1 |
Примечание: вообще, буква М ("модернизированный") после индекса условного прохода может отсутствовать в маркировке данного регулятора, например, регулятор расхода МПГ55-24 УХЛ4.
Параметры МПГ55-22М
|
Условный проход, мм |
10 |
|
Диапазон регулировки расхода, л/мин |
0,04-32 |
|
Номинальное рабочее давление, бар |
200 |
|
Номинальный расход, л/мин |
25 |
|
Тип монтажа |
Стыковой |
Габаритные и присоединительные размеры МПГ55-22М
,%20МПГ55-24(М),%20МПГ55-25(М),%202МПГ55-22(М),%202МПГ55-24(М),%202МПГ55-25(М).png "Габаритные и присоединительные размеры Регулятор расхода МПГ55-22(М), МПГ55-24(М), МПГ55-25(М), 2МПГ55-22(М), 2МПГ55-24(М), 2МПГ55-25(М)")
|
Наименование, Ду |
L |
B |
H |
H* |
h |
h1 |
d |
d1 |
d2 |
a |
a1 |
a2 |
a3 |
a4 |
b |
b1 |
b2 |
b3 |
|
МПГ55-22М, 2МПГ55-22М (Ду=10мм) |
108 |
100 |
88 |
137 |
54 |
44 |
9 |
10 |
4 |
102 |
76,2 |
54 |
8 |
9,5 |
82,5 |
52,5 |
36 |
11 |
|
МПГ55-24М, 2МПГ55-24М (Ду=16мм) |
133 |
126 |
107 |
156 |
67 |
51 |
11 |
18 |
4 |
126 |
101,6 |
71,4 |
20,8 |
20,6 |
101,6 |
88,9 |
54,6 |
12,7 |
|
МПГ55-25М, 2МПГ55-25М (Ду=20мм) |
178 |
166 |
132 |
175 |
92 |
72 |
17 |
28,7 |
4 |
178 |
146 |
104,8 |
28 |
22,3 |
133,5 |
104,8 |
66 |
12,7 |
