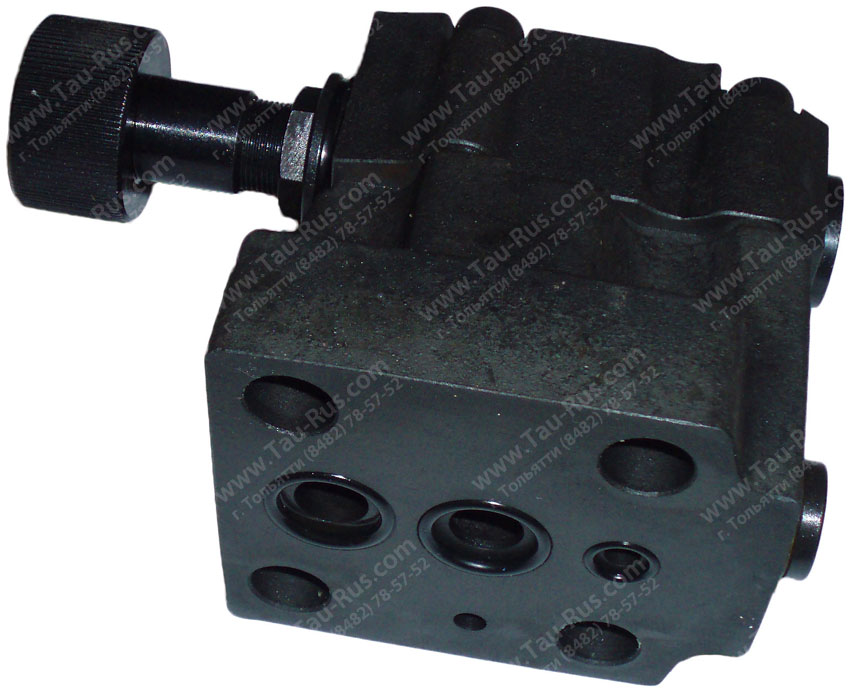

МКПВ-10/3С2Р3 - Гидроклапан предохранительный
МКПВ-10/3С2Р3 - Клапан предохранительный стыкового монтажа, ДУ=10мм, ном. давление 32 МПа, диапазон регулирования давления 5,0-35,0 МПа, ном. расход 80 л/мин
Описание МКПВ-10/3С2Р3 - Гидроклапан предохранительный
МКПВ-10/3С2Р3 - Гидроклапан предохранительный представляет собой гидравлический предохранительный клапан, предназначенный для стыкового монтажа. Номинальный диаметр устройства составляет 10 мм. Клапан служит для защиты гидравлической системы от повышения давления сверх установленного предела, равного 320 бар, и обеспечения поддержания необходимого давления. Конструкция предусматривает возможность применения для схем дистанционной разгрузки. Управление осуществляется гидравлическим способом, клапан выполнен по нормально-разгруженной схеме.
Структура условного обозначения
| 1 | - | 2 | / | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|---|
| МКПВ | 10 | 3 | С | 2 | Р | 2 |
| 1 | Тип устройства |
МКПВ = предохранительный гидравлический клапан |
| 2 | Условный проход |
10 = 10 мм |
| 3 | Номинальное давление |
3 = 32 МПа |
| 4 | Исполнение по способу монтажа |
С = стыковой монтаж |
| 5 | Исполнение по типу управления |
2 = с дистанционным гидравлическим управлением разгрузкой |
| 6 | Исполнение по виду регулировочного устройства |
Р = с рукояткой |
| 7 | Исполнение по номинальному давлению настройки |
1 = 10 МПа |
Габаритные размеры
|
Модель |
B1 |
B2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
L14 |
D |
D1 |
D2 |
D3 |
|
МКПВ-10/3С |
78 |
54 |
98,5 |
91,5 |
67 |
54 |
23,5 |
149,3 |
0 |
22,1 |
47,5 |
14 |
159,7 |
22,1 |
20 |
5 |
12 |
6 |
M12 |
7 |
Присоединительные размеры
Основные параметры
| Ду, мм | 10 |
| Номинальный расход, л/мин | 80 |
| Управление разгрузкой клапана | Гидравлическое |
| Тип разгрузки клапана | Нормально-разгруженный |
| Диапазон настройки давления, бар | 50-350 |
| Номинальное давление настройки, бар | 320 |
