Характеристики

Номинальное рабочее давление, бар

—

250

Бренд

—

БЕЗ БРЕНДА

Серия

—

MDA

Единица измерения

—

шт

Диаметр поршня, мм

—

Все характеристики

MDA - Гидроцилиндры

Подробности

Все товары категории

Заказать

Под заказ

Оформите заказ, и мы пришлём вам актуальную цену и сроки поставки на данный товар

Нашли дешевле?

Гидроцилиндры MDA-32/20, MDA-40/25, MDA-50/30, MDA-60/30, MDA-70/50, MDA-80/50, MDA-100/50, MDA-120/70 относятся к гидроцилиндрам двухстороннего действия, изготавливаются в соответствии с типоразмерными динамическими нагрузками в различных отраслях промышленности. (См. подробное описание)

Основное применение гидроцилиндры MDA-32/20, MDA-40/25, MDA-50/30, MDA-60/30, MDA-70/50, MDA-80/50, MDA-100/50, MDA-120/70 находят в сельскохозяйственной технике: тракторы, комбайны, пресс-подборщики, косилки ротационные, сеялки, культиваторы, навозоуборочные линии, брикетировочные прессы, навесные оборотные плуги, грейферные экскаваторы-погрузчики, сеялки зернотуковые, грабли, картофелесажалки, льнокомбайны, коммунальная техника, плунжно-щеточное оборудование, стогометатели, погрузчики, борона дисковая, жатка навесная фронтальная, посевные комплексы, отвалы бульдозеров, поворот стрелы экскаваторов, поворот вальца катков, рулевое управление и подъём навесного оборудования тракторов, складывание рамы автогрейдера, погрузчики леса манипуляторного типа, выдвижение отвала в направляющих автогрейдера, подъемное устройство наклонной камеры комбайнов, гидроподъемники ГНС тракторов, подъем мотовила жаток комбайнов, управление вариатором мотовила самоходных комбайнов и других гидросистемах сельхозмашин.

Задняя крышка гидроцилиндра и присоединительные патрубки приварены к гильзе. Такое конструктивное исполнение позволяет получить гидроцилиндры с высокой жесткостью.

Цилиндры MDA имеют несколько различных вариантов крепления. Крепление на конце штока всегда приварено в штоку. Цилиндры MDA производятся только в одноштоковом исполнении. За счет упрощенной конструкции и небольшого набора вариантов исполнения цилиндры MDA имеют малую стоимость, уровень которой сопоставим с ценами на цилиндры отечественного производства и ниже.

К гидроцилиндрам MDA* поставляются ремкомплекты SK/MDA*.

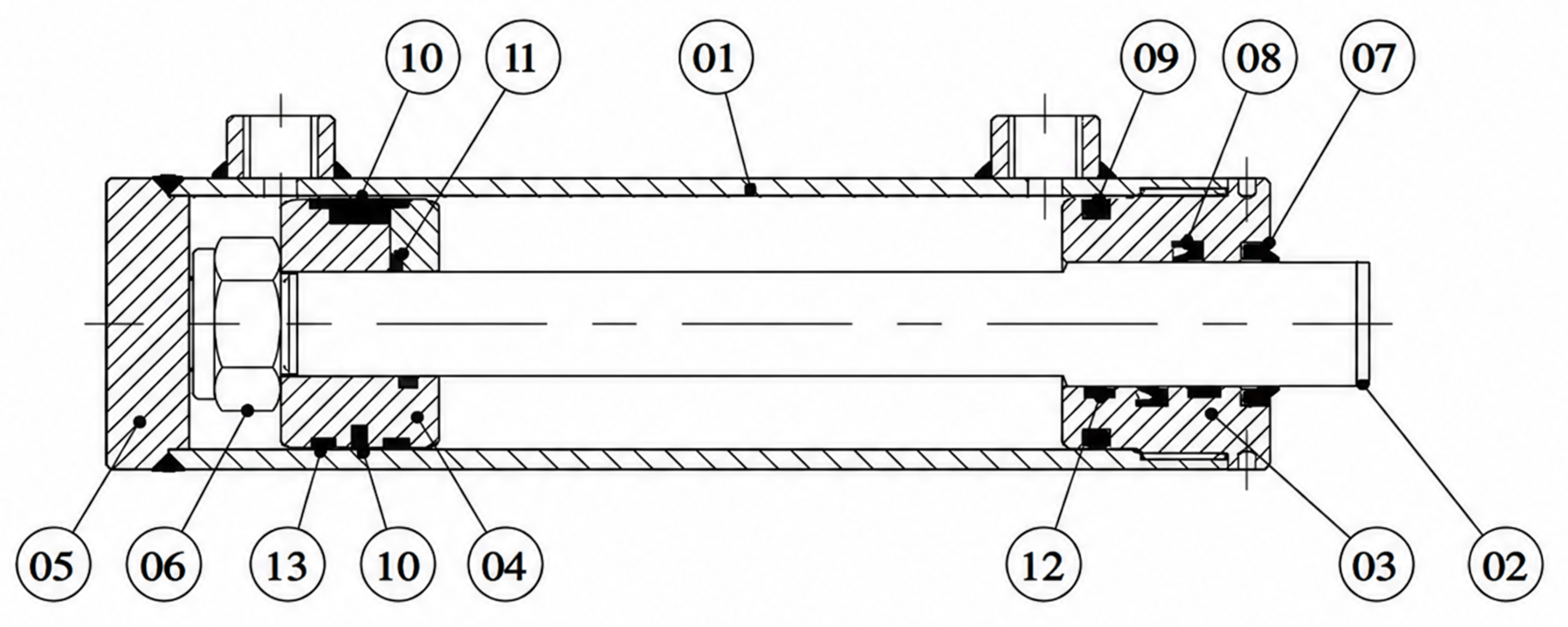

Гидроцилиндры MDA-32/20, MDA-40/25, MDA-50/30, MDA-60/30, MDA-70/50, MDA-80/50, MDA-100/50, MDA-120/70 — 01 - Корпус цилиндра; 02 - Шток; 03 - Направляющая втулка; 04 - Поршень; 05 - Задняя крышка; 06 - Гайка; 07 - Грязесъемник; 08 - Манжета; 09 - Уплотнительное кольцо; 10 - Уплотнение поршня; 11 - Уплотнительное кольцо; 12 - Уплотнения с пониженным трением; 13 - Уплотнения с пониженным трением

Основные параметры гидроцилиндров MDA*

Номинальное рабочее давление (непрерывный режим работы)	бар	250
Минимальное рабочее давление	бар	15
Максимальная скорость	м/с	0,5
Положение монтажа	-	любое
Диапазон температур жидкости (стандартный)	°C	-20 ... +80
Диапазон вязкости рабочей жидкости	сСт	10 ÷ 400
Класс чистоты рабочей жидкости	-	Класс 20/18/15 по ISO 4406:1999
Рекомендуемая вязкость	сСт	25

Условное обозначение гидроцилиндров MDA*

1	-	2	/	3	x	4	-	5	-	6	-	7
MDA	-	50	/	30	x	200	-	AB	-	0	-	0

1	Тип устройства	MDA = Гидроцилиндры двустороннего действия
2	Диаметр поршня	50 = 50 мм
3	Диаметр штока	30 = 30 мм
4	Ход	200 = 200 мм
5	Способ монтажа	BN = основной цилиндр; AB = задняя проушина и передняя втулка; CC = задняя и передняя проушины; DD = задняя и передняя вилки; EE = две шарнирные проушины; FF = две сферические проушины
6	Позиция заднего патрубка	0, 1, 2 ,3
7	Позиция переднего патрубка	0, 1, 2 ,3

Размеры гидроцилиндров MDA-32/20, MDA-40/25, MDA-50/30, MDA-60/30, MDA-70/50, MDA-80/50, MDA-100/50, MDA-120/70

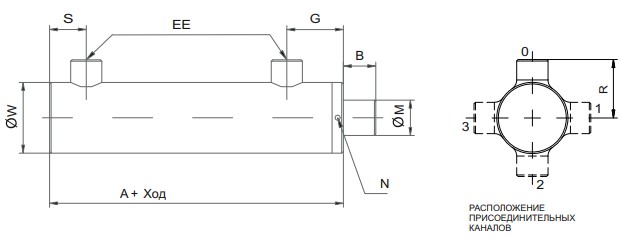

*Гидроцилиндры MDA-*-N (основной цилиндр)*

Диаметры поршня и штока		А	В	ЕЕ	R	G	S	W	N
А-032	20	112	13	1/4"G	33	35	26	40	Ø6
А-040	25	108	32	3/8"G	41	42	30	50	Ø6
А-050	30	125	34	3/8"G	46	54	37	60	Ø6
А-060	30	130	34	3/8"G	51	54	42	70	Ø6
А-070	40	156	14	3/8"G	56	65	43	80	Ø6
А-080	40	157	14	3/8"G	61	65	44	90	Ø6
А-090	45	159	35	3/8"G	66	67	44	105	Ø6
А-100	50	173	14	3/8"G	74	70	49	115	Ø6
А-120	70	213	15	1/2"G	87	82	63	140	Ø6

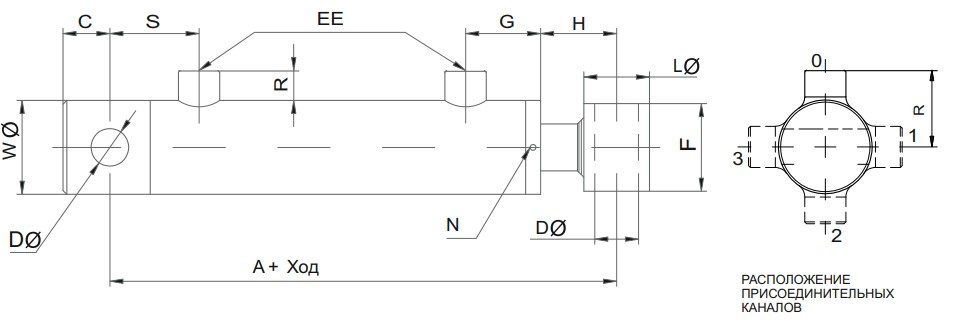

Гидроцилиндры MDA-*-AB (проушина+втулка)

Диаметры поршня и штока		А	С	D^+0.5	ЕЕ	F	G	H	L	N	R	S	W
А-032	20	155	17	16	1/4"G	35	35	28	30	Ø6	12	36	40
А-040	25	170	19	20	3/8"G	40	42	50	35	Ø6	16	42	50
А-050	30	200	25	25	3/8"G	45	54	54	40	Ø6	16	58	60
А-060	30	200	25	25	3/8"G	45	54	54	40	Ø6	16	58	70
А-070	40	210	25	30	3/8"G	55	65	39	50	Ø6	16	58	80
А-080	40	210	25	30	3/8"G	55	65	39	50	Ø6	16	58	90
А-090	45	233	25	30	3/8"G	55	67	60	50	Ø6	16	58	105
А-100	50	225	34	30	3/8"G	70	70	46	65	Ø6	16	55	115
А-120	70	270	40	40	1/2"G	80	82	55	80	Ø6	17	65	140

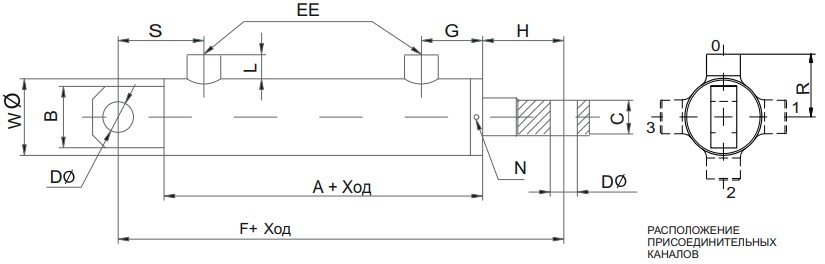

Диаметры поршня и штока		А	В	C	ЕЕ	D⁺⁰⁵	F	G	H	L	N	S	W
А-032	20	112	35	20	1/4"G	16	175	35	38	12	Ø6	51	40
А-040	25	108	35	20	3/8"G	20	190	42	57	16	Ø6	55	50
А-050	30	125	50	30	3/8"G	25	229	54	69	16	Ø6	72	60
А-060	30	130	50	30	3/8"G	25	234	54	69	16	Ø6	77	70
А-070	40	156	60	35	3/8"G	30	250	65	54	16	Ø6	83	80
А-080	40	157	60	35	3/8"G	30	251	65	54	16	Ø6	84	90
А-090	45	159	60	35	3/8"G	30	274	67	75	16	Ø6	84	105
А-100	50	173	70	40	3/8"G	35	277	70	59	16	Ø6	94	115
А-120	70	213	80	50	1/2"G	40	338	82	70	17	Ø6	118	140

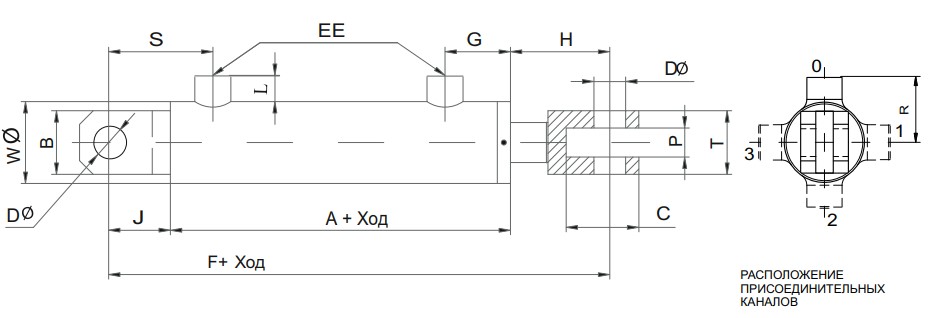

Диаметры поршня и штока		А	В	С	D⁺⁰⁵	ЕЕ	F	G	H	J	L	T	P	S	W
А-032	20	112	35	40	16	1/4"G	193	35	47	34	12	35	16	60	40
А-040	25	108	40	50	20	3/8"G	220	42	72	40	16	40	20	70	50
А-050	30	125	50	55	25	3/8"G	249	54	79	45	16	50	25	82	60
А-060	30	130	50	55	25	3/8"G	254	54	79	45	16	50	25	87	70
А-070	40	156	60	65	30	3/8"G	270	65	64	50	16	60	30	93	80
А-080	40	157	60	65	30	3/8"G	271	65	64	50	16	60	30	94	90
А-090	45	159	60	65	30	3/8"G	294	67	85	50	16	60	30	94	105
А-100	50	173	70	75	35	3/8"G	297	70	69	55	16	70	35	104	115
А-120	70	213	90	95	40	1/2"G	388	82	95	80	17	90	40	143	140

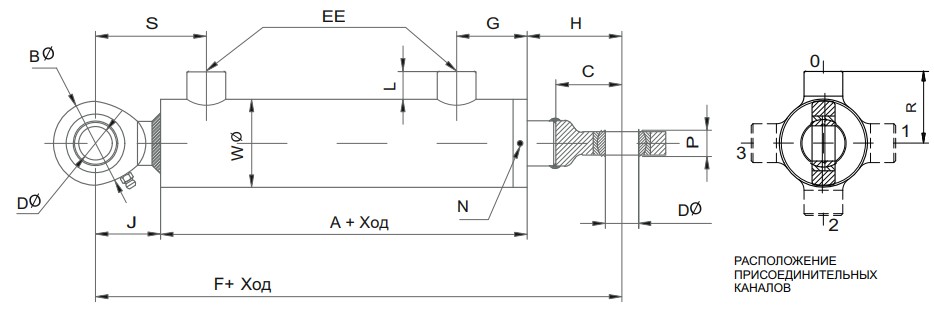

*Гидроцилиндры MDA-*-EE (шарнирные проушины)*

Диаметры поршня и штока		А	В	С	D	ЕЕ	F	G	H	J	L	N	P	S	W
А-032	20	112	40	31	15	1/4"G	187	35	44	31	12	Ø6	12	57	40
А-040	25	108	53	38	20	3/8"G	216	42	70	38	16	Ø6	16	68	50
А-050	30	125	64	45	25	3/8"G	249	54	79	45	16	Ø6	20	82	60
А-060	30	130	64	45	25	3/8"G	254	54	79	45	16	Ø6	20	87	70
А-070	40	156	73	51	30	3/8"G	272	65	65	51	16	Ø6	22	94	80
А-080	40	157	73	51	30	3/8"G	273	65	65	51	16	Ø6	22	95	90
А-090	45	159	73	51	30	3/8"G	296	67	86	51	16	Ø6	22	95	105
А-100	50	173	82	61	35	3/8"G	309	70	75	61	16	Ø6	25	110	115
А-120	70	213	92	69	40	1/2"G	366	82	84	69	17	Ø6	28	132	140

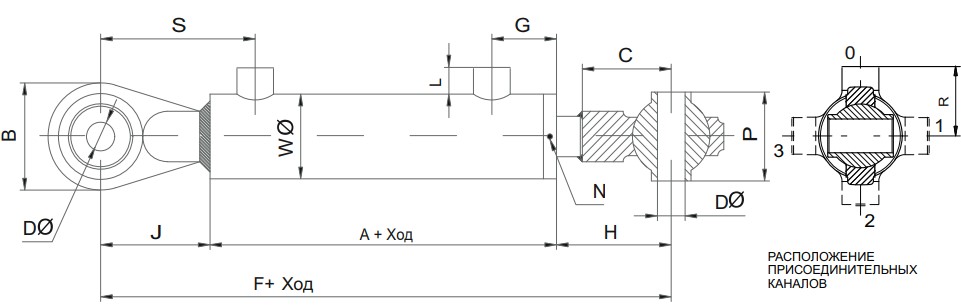

*Гидроцилиндры MDA-*-FF (сферические проушины)*

Диаметры поршня и штока		А	В	С	D⁺⁰⁵	ЕЕ	F	G	H	J	L	N	P	S	W
А-032	20	112	53	50	14	1/4"G	225	35	63	50	12	Ø6	44	76	40
А-040	25	108	58	34	20	3/8"G	208	42	66	34	16	Ø6	44	64	50
А-050	30	125	70	70	25	3/8"G	299	54	104	70	16	Ø6	51	107	60
А-060	30	130	70	70	25	3/8"G	304	54	104	70	16	Ø6	51	112	70
А-070	40	156	70	70	30	3/8"G	310	65	84	70	16	Ø6	51	113	80
А-080	40	157	70	70	30	3/8"G	311	65	84	70	16	Ø6	51	114	90
А-090	45	159	70	70	30	3/8"G	334	67	105	70	16	Ø6	51	114	105
А-100	50	173	108	85	40	3/8"G	357	70	99	85	16	Ø6	75	134	115
А-120	70	213	108	85	40	1/2"G	398	82	100	85	17	Ø6	75	148	140

Краткий перечень комплектов уплотнений SK/MDA* для гидроцилиндров MDA*

Название

SK/MDA-60/40-NBR - Рем. комплект г/цилиндра 60/40

SK/MDA-100/70-NBR_040671009599 - Комплект уплотнений к гидроцилиндру MDA 100/70

SK/MDA-90/50-NBR - Рем. комплект г/цилиндра 90/50

SK/MDA-60/40-Viton - Рем. комплект для г/цилиндра 60/40 (Вайтон +120град.)

SK/MDA-50/30-NBR_071300000003 - Комплект уплотнений к гидроцилиндру

SK/MDA-100/70-NBR_040671009599 (for cylinder 100/70x1600_special) - Комплект уплотнений

SK/MDA-70/50-NBR - Рем. комплект г/цилиндра 70/50

SK/MDA-60/30-NBR_071300000004 - Рем. комплект г/цилиндра 60/30

SK/MDA-80/50-NBR - Рем. комплект г/цилиндра 80/50

SK/MDA-50/25-NBR - Комплект уплотнений к гидроцилиндру

Примеры для заказов:

MDA-32/20x0250-AB-0-0 - Гидроцилиндр 32/20, ход 250 мм, задняя проушина и передняя втулка
MDA-70/45x3000-EE-0-0 - Гидроцилиндр со сферическими шарнирами 70/45 ход 3000мм
MDA-100/50x0040-EE-0-0 - Гидроцилиндр 100/50 мм, ход 40 мм проушина, шток - проушина
MDA-40/25x0255-EE-3-1 - Гидроцилиндр с двумя шарнирными проушинами 40/25 ход 255мм
MDA-80/40x1000-AB-0-0 - Гидроцилиндр c передней и задней втулками, D= 80/40 мм., ход 1000мм

Общие параметры

Бренд

БЕЗ БРЕНДА

Серия

MDA

Тип гидроцилиндра

Двухстороннего действия

Единица измерения

шт

Технические характеристики

Диаметр поршня, мм

Диаметр штока, мм

Номинальное рабочее давление, бар

250

Наличие магнита на поршне

Нет

Расположение присоединения на задней крышке

Сверху

Тип штока

Односторонний

Ход штока, мм

Условия эксплуатации

Диапазон вязкости рабочей жидкости, сСт

10…400

Массо-габаритные характеристики и особенности монтажа

Расположение присоединения на передней крышке

Сверху
