МБПГ55-14М - Регулятор расхода
МБПГ55-14М Регулятор расхода
Описание регуляторов расхода МБПГ55-14М
Регуляторы расхода МБПГ55-14М с номинальным давлением 200 бар обеспечивают поддержание скорости движения рабочих органов гидросистем, установленного в диапазоне настройки 30-240 бар, независимо от действующей нагрузки. Регуляторы потока МБПГ55-14М имеют предохранительный клапан, ограничивающий давление в рабочей магистрали.
Структура условного обозначения
|
1 |
М |
2 |
3 |
4 |
5 |
6 |
7 |
|---|---|---|---|---|---|---|---|
|
2 |
А |
ПГ55-1 |
2 |
М |
1 |
УХЛ4 |
| 1 | Исполнение по прочности |
без обозначения = нормальная прочность 2 = повышенная прочность |
| 2 | Исполнение по давлению и наличию предохранительного клапана |
Н = без предохранительного клапана без обозначения = с клапаном на давление до 6,3 МПа А = с клапаном на давление до 10 МПа Б = с клапаном на давление до 20 МПа Д = с клапаном на давление до 32 МПа |
| 3 | Тип устройства | ПГ55-1 = регулятор расхода |
| 4 | Условный проход |
2 = 10 мм 4 = 16мм 5 = 20 мм |
| 5 | Исполнение | М = модернизированный |
| 6 | Наличие замкового устройства |
без обозначения = нет 1 = есть |
| 7 | Климатическое исполнение и категория размещения |
УХЛ4 О4 |
Параметры МБПГ55-14М
|
Условный проход, мм |
16 |
|
Номинальное рабочее давление, бар |
200 |
|
Диапазон настройки давления, бар |
30-240 |
|
Максимальное давление на выходе, бар |
240 |
|
Номинальный расход, л/мин |
100 |

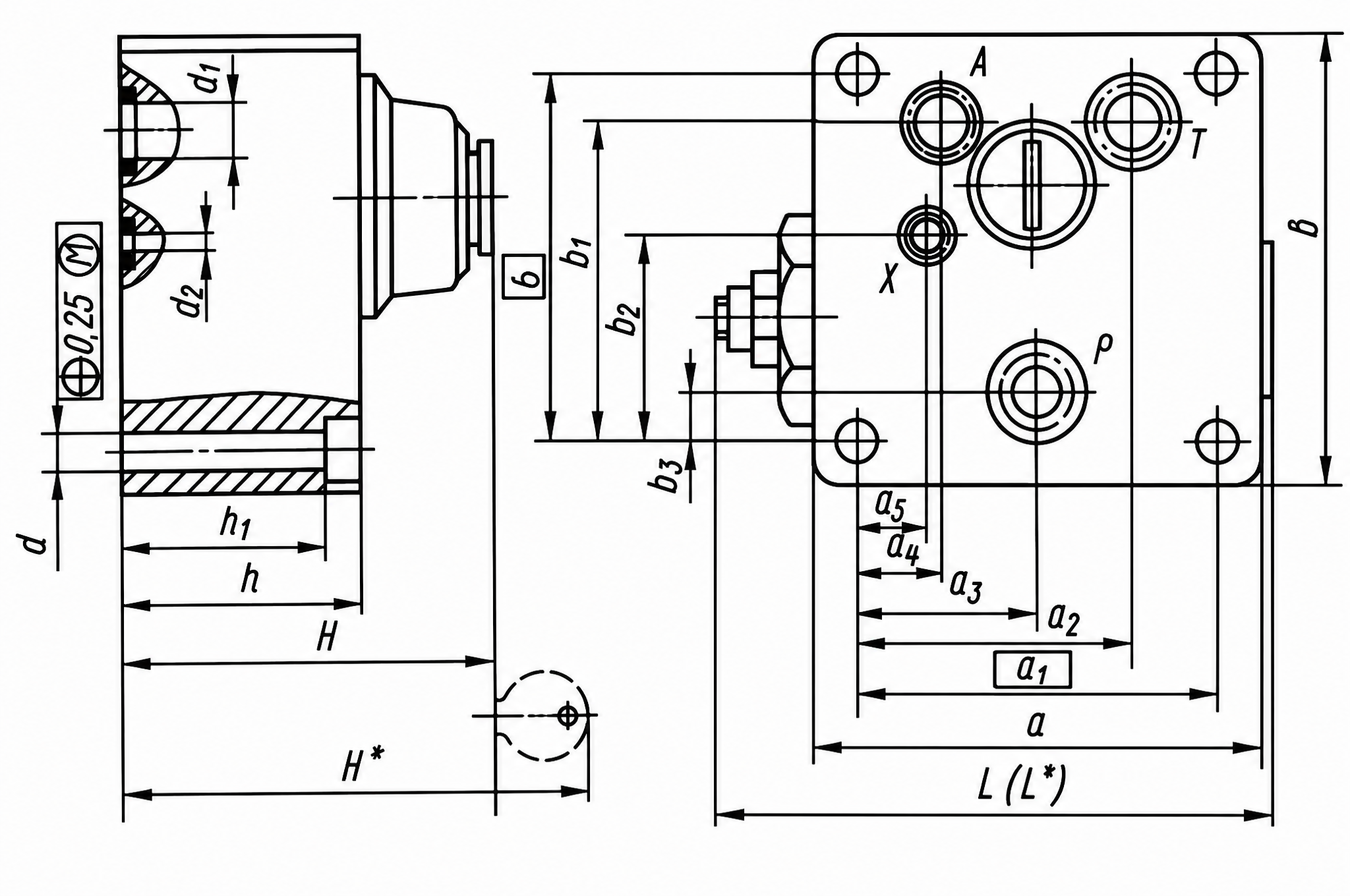

Габаритные и присоединительные размеры регуляторов расхода МБПГ55-14М
|
Ду, мм |
L |
L* |
B |
H |
H* |
h |
h1 |
d |
d1 |
d2 |
a |
a1 |
a2 |
a3 |
a4 |
a5 |
b |
b1 |
b2 |
b3 |
|
|
МПГ55-12М МАПГ55-12М МБПГ55-12М 2МДПГ55-12М |
10 |
138.0 |
108.0 |
106 |
97 |
137 |
54 |
44 |
9 |
10.0 |
4 |
102 |
76.2 |
57.1 |
38.1 |
19.1 |
8.0 |
82.5 |
73.8 |
46.5 |
9.5 |
|
МПГ55-14М МАПГ 55-14М МБПГ55-14М 2МДПГ55-14М |
16 |
158.5 |
133.0 |
126 |
107 |
150 |
67 |
57 |
11 |
18.0 |
4 |
126 |
101.6 |
77.7 |
50.8 |
23.8 |
20.8 |
101.6 |
88.9 |
51.1 |
12.7 |
|
МПГ55-15М МАПГ55-15М МБПГ55-15М 2МДПГ55-15М |
20 |
194.4 |
178.8 |
166 |
132 |
175 |
92 |
12 |
17 |
28.7 |
4 |
178 |
146.0 |
118.0 |
73.0 |
30.0 |
28.0 |
133.5 |
104.9 |
66.0 |
12.7 |
Примечание: L*, H* для исполнения МНПГ55-1М
