Г12-32М - Насос пластинчатый
Г12-32М - Насос пластинчатый

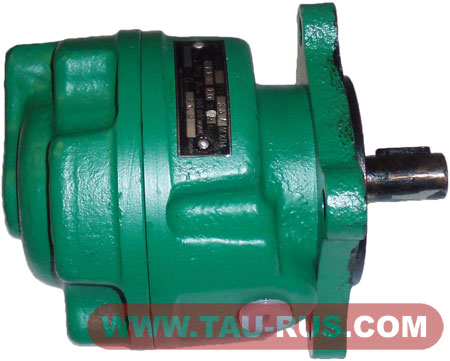

Описание Г12-32М
Насос пластинчатый Г12-32М — однопоточный нерегулируемый насос серии Г12-3 габарита 1 с постоянным по значению и направлению потоком масла. Рассчитан на номинальное давление 6,3 МПа (63 бар) при номинальной частоте вращения 960 об/мин. Насосы этого габарита имеют одинаковые присоединительные размеры: квадратный фланец с центрирующим пояском Ø90h8, шпоночный вал Ø20 мм, всасывающее отверстие K 3/4" и нагнетательное K 1/2". Типоразмеры отличаются рабочим объёмом (8…40 см³) и подачей.
Насос работает на минеральных маслах вязкостью 17…400 мм²/с при температуре масла +10…+55 °С и окружающей среды +1…+40 °С. Устанавливается в любом положении, вал соединяется с приводом через упругую муфту. Направление вращения — правое, по заказу — левое (индекс «Л» в обозначении).
Применение: гидросистемы металлорежущих станков, прессового и другого промышленного оборудования, где нужна постоянная подача масла под давлением до 6,3 МПа.
Структура условного обозначения
| 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|
| Г12-3 | 1А | М | Л | УХЛ4 |
| 1 | Серия: насос пластинчатый однопоточный нерегулируемый на номинальное давление 6,3 МПа | Г12-3 |
| 2 | Типоразмер (рабочий объём / номинальная подача) |
1А = 8 см³ / 5,8 л/мин 1 = 12,5 см³ / 9,7 л/мин 2А = 16 см³ / 12,7 л/мин 2 = 25 см³ / 21,1 л/мин 3А = 32 см³ / 27,9 л/мин 3 = 40 см³ / 35,7 л/мин |
| 3 | Исполнение | М = модернизированный |
| 4 | Направление вращения вала |
без обозначения = правое Л = левое (по заказу) |
| 5 | Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
Технические характеристики Г12-32М
| Параметр | изм. | Г12-31АМ | Г12-31М | Г12-32АМ | Г12-32М | Г12-33АМ | Г12-33М |
|---|---|---|---|---|---|---|---|
| Обозначение по ГОСТ 13167-82 | - | Насос 8 | Насос 12,5 | Насос 16 | Насос 25 | Насос 32 | Насос 40 |
| Рабочий объём | см³ | 8 | 12,5 | 16 | 25 | 32 | 40 |
| Номинальная подача | л/мин | 5,8 | 9,7 | 12,7 | 21,1 | 27,9 | 35,7 |
| Номинальное давление на выходе | МПа (бар) | 6,3 (63) | |||||
| Максимальное давление на выходе | МПа (бар) | 7,0 (70) | |||||
| Давление на входе (абсолютное), мин. / макс. | МПа | 0,08 / 0,12 | |||||
| Частота вращения номинальная | об/мин | 960 | |||||
| Частота вращения максимальная | об/мин | 1500 | |||||
| Частота вращения минимальная | об/мин | 600 | |||||
| Номинальная мощность | кВт | 1,04 | 1,6 | 1,9 | 2,8 | 3,6 | 4,3 |
| Коэффициент подачи, не менее | % | 76 | 81 | 83 | 88 | 91 | 93 |
| КПД насоса, не менее | % | 58 | 65 | 70 | 78 | 81 | 85 |
| 90%-ный ресурс | ч | 7500 | |||||
| 90%-ная наработка до первого отказа | ч | 4000 | |||||
| Шумовая характеристика (корректированный уровень звуковой мощности) | дБА | 80 | 82 | ||||
| Масса, не более | кг | 8,2 | |||||
| Рабочая жидкость | - | минеральные масла вязкостью 17…400 мм²/с | |||||
| Температура рабочей жидкости | °C | +10…+55 | |||||
| Температура окружающей среды | °C | +1…+40 | |||||
| Номинальная тонкость фильтрации, не грубее | мкм | 25 | |||||
| Климатическое исполнение и категория размещения | - | УХЛ4 | |||||

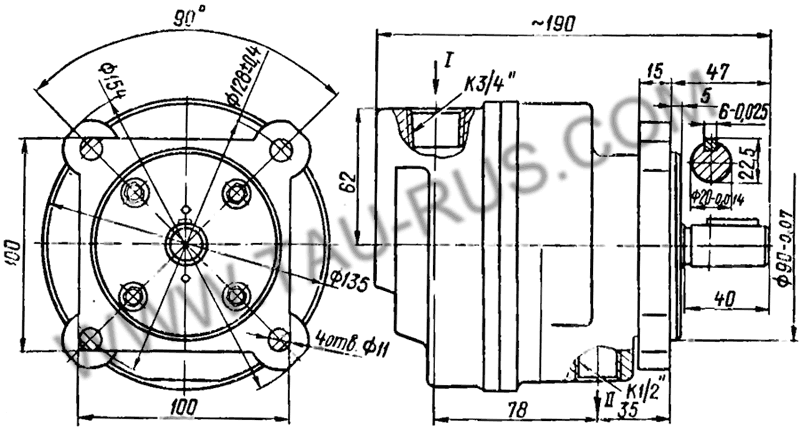

Габаритные и присоединительные размеры Г12-32М
| Присоединение / размер | Значение |
|---|---|
| Всасывание (вход) | K 3/4" ГОСТ 6111-52 |
| Нагнетание (выход) | K 1/2" ГОСТ 6111-52 |
| Вал | Ø20j6, шпонка 6h9, размер до вершины шпонки 22,5 мм, длина выступающего конца 40 мм |
| Центрирующий поясок фланца | Ø90h8, высота 5 мм |
| Крепление фланца | 4 отв. Ø11 мм на Ø128 мм, между осями отверстий 100×100 мм |
