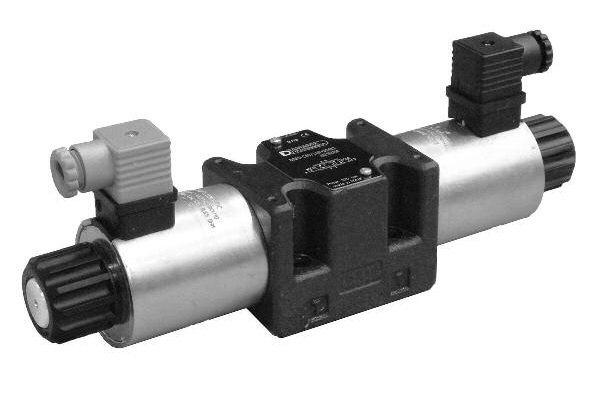

DSE5-C60/10N-D24K1 - Распределитель гидравлический
DSE5-C60/10N-D24K1 - Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 05, 60 л/мин, 320 бар
Описание пропорциональных гидравлических клапанов DSE5-C60/10N-D24K1
Гидрораспределители пропорционального типа DSE5-C60/10N-D24K1 с условным проходом 10 мм служат для управления направлением и скоростью потока жидкости в гидросистемах. Прямое пропорциональное регулирование даёт возможность плавно менять положение золотника и величину расхода пропорционально подаваемому управляющему сигналу.Структура условного обозначения DSE5-C60/10N-D24K1
|
1 |
- |
2 |
3 |
4 |
/ |
5 |
6 |
- |
7 |
8 |
9 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
DSE5 |
С |
60 |
10 |
N |
D24 |
K1 |
|
| 1 | Тип устройства | DSE5 = Распределитель с электронным пропорциональным управлением по стандарту CETOP 05 |
| 2 | Тип золотника |
С = закрытые центры A = открытые центры |
| 3 | Номинальный расход при ΔP = 10 бар |
30 = 30 л/мин 60 = 60 л/мин 60/30 = 60 (P→A) / 30 (В→Т) л/мин |
| 4 | Расположение электромагнита |
Без обозначения = конфигурация с двумя электромагнитами SA = 1 электромагнит на стороне отверстия A SB = 1 электромагнит на стороне отверстия B |
| 5 | Номер серии | 10 (Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19) |
| 6 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 7 | Напряжение питания катушек |
D12 = 12 В постоянного тока D24 = 24 В постоянного тока |
| 8 | Разъем | K1 = разъем для штекера по DIN 43650 (стандарт) |
| 9 | Ручное дублирование |
Канал для внешнего дренажа монтажной плиты Y = в соответствии с ISO 4401-05-05-0-05 L = в соответствии с ISO 4401-05-06-0-05 W7 = Цинково-никелевое покрытие Пропустить, если не требуется |
Параметры DSE5-C60/10N-D24K1
|
Типоразмер |
CETOP 05 |
|
Условный проход, мм |
10 |
|
Номинальное напряжение |
=24В |
|
Номинальный расход, л/мин |
60 |
|
Максимальное давление в линиях A, B, P, бар |
350 |

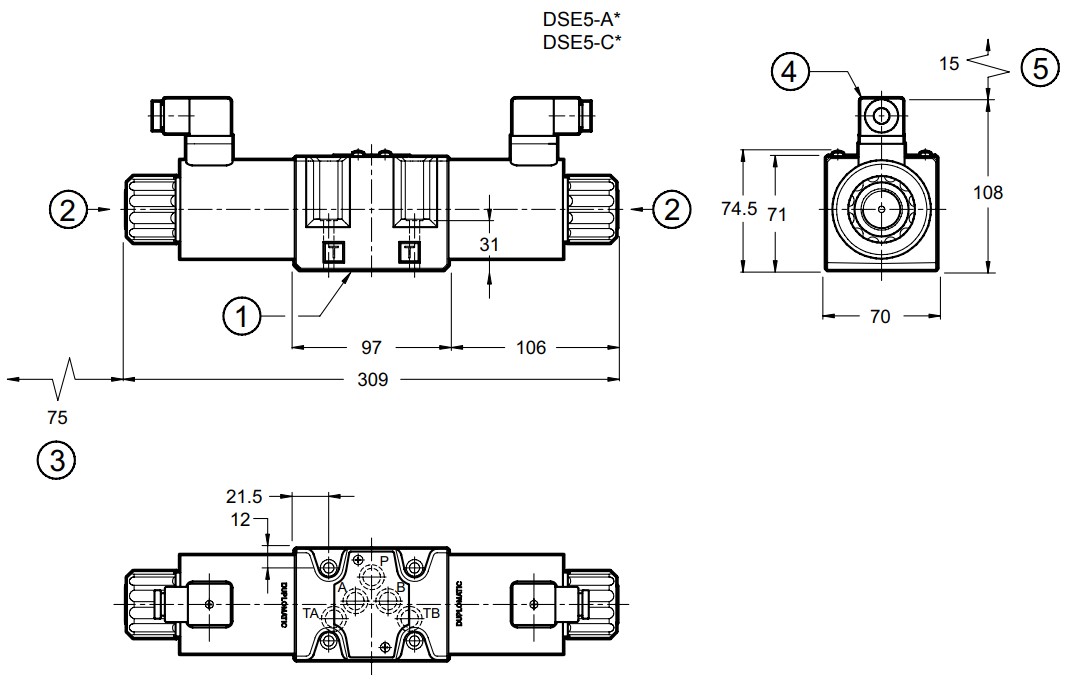

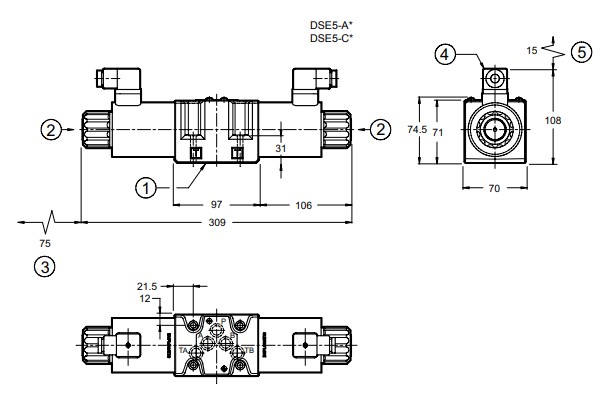

Габаритные и присоединительные размеры DSE5-C60/10N-D24K1
- Монтажная поверхность с уплотнительными кольцами: 5шт. OR2050-90
- Ручное дублирование
- Пространство для снятия катушки
- Электроразъём по стандарту DIN 43650
- Пространство для снятия электроразъёма
Момент затяжки : 8 Нм (винты А8.8) -14 Нм (винты А12.9)

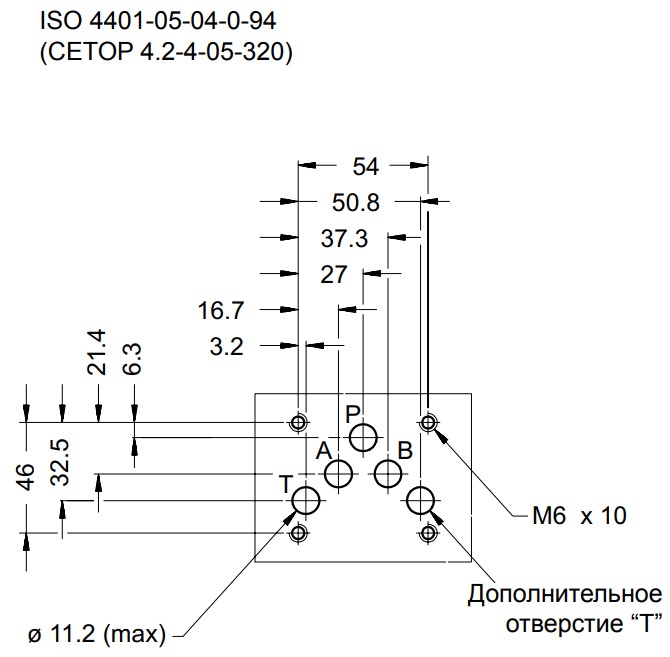

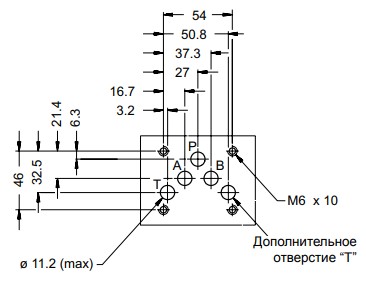

Монтажная поверхность DSE5-C60/10N-D24K1
