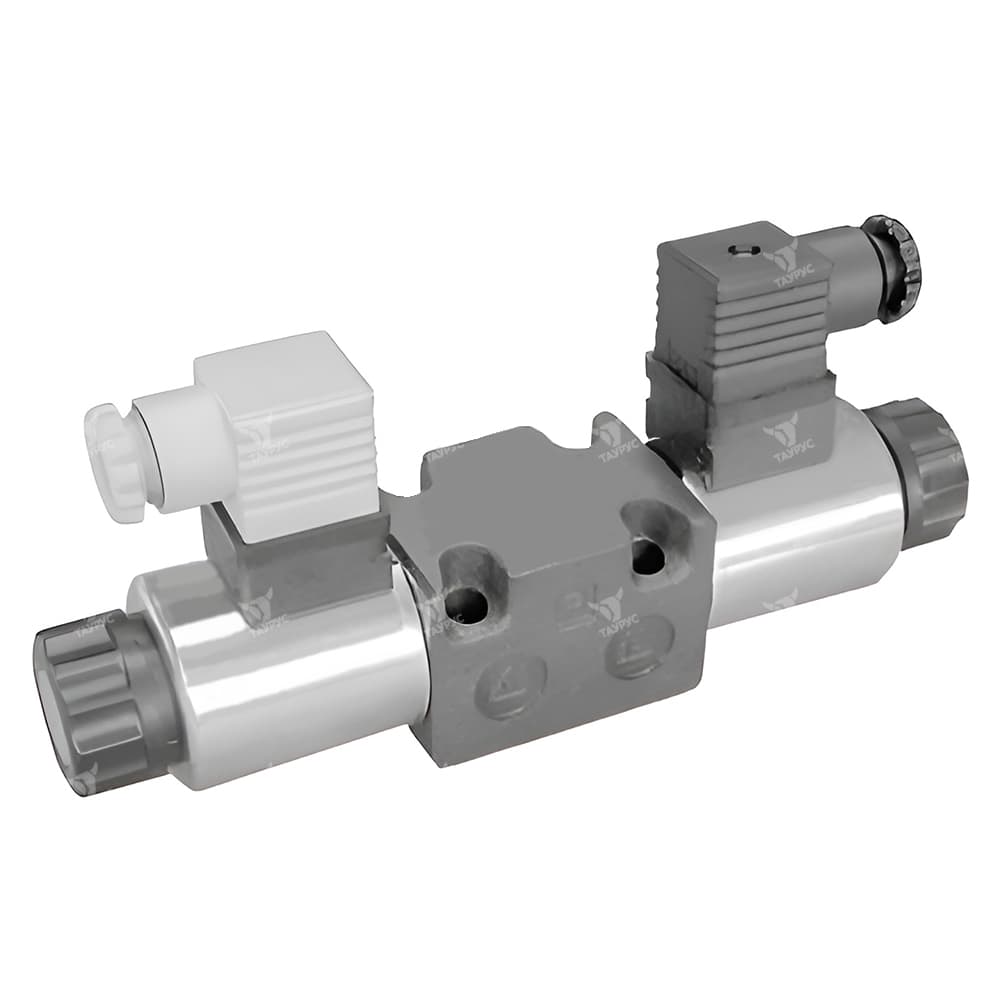

DSE3-C04/11N-D24K1 - Распределитель гидравлический прямого действия
DSE3-C04/11N-D24K1 - Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 03, 4 л/мин, 350 бар

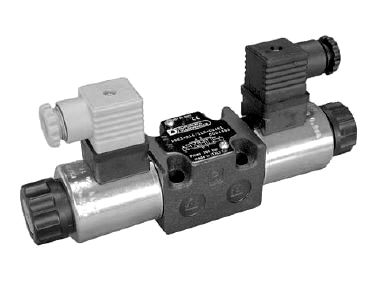

Описание пропорциональных гидравлических клапанов DSE3-C04/11N-D24K1
Гидрораспределители пропорционального типа DSE3-C04/11N-D24K1 с номинальным расходом 4 л/мин служат для управления направлением и скоростными параметрами потока жидкости в гидросистемах. Прямое пропорциональное регулирование даёт возможность плавно менять положение золотника и величину расхода пропорционально подаваемому управляющему сигналу.Структура условного обозначения
|
1 |
2 |
- |
3 |
4 |
5 |
/ |
6 |
7 |
/ |
8 |
|---|---|---|---|---|---|---|---|---|---|---|
|
DSE |
3 |
С |
26 |
SA |
10N-D24 |
K1 |
CS |
| 1 | Тип устройства | DSE = Направляющий распределитель прямого действия с электронным пропорциональным управлением |
| 2 | Типоразмер ISO 4401-03 | 3 |
| 3 | Тип золотника |
C = закрытые центры A = открытые центры |
| 4 | Номинальный расход |
01 = 1,3 л/мин 04 = 4 л/мин 08 = 8 л/мин 16 = 16 л/мин 16/08 = 16 (P-A) / 8 (B-T) л/мин 26 = 26 л/мин 26/13 = 26 (P-A) / 13 (B-T) л/мин |
| 5 | Расположение магнита (для одномагнитных исполнений) |
SA = электромагнит на стороне отверстия A SB = электромагнит на стороне отверстия B |
| 6 | Серия |
10 11 |
| Уплотнение |
N = NBR для минерального масла (стандарт) V = FPM для специальных жидкостей |
|
| Номинальное постоянное напряжение |
D12 = 12 В D24 = 24 В |
|
| 7 | Электрическое соединение катушки |
K1 = вилка электроразъёма DIN 43650 (стандартный вариант) K7 = вилка электроразъёма DEUTSCH DT04 2P |
| 8 | Ручное дублирование |
без обозначения = для дублирования встроенного в трубку электромагнита (стандарт) CM = защитный резиновый колпачок ручного дублирования CH = рычаг ручного дублирования (только для постоянного тока) CP = кнопка ручного дублирования (только для постоянного тока) CS = с механической контрогайкой и винтом |
ПРИМЕЧАНИЕ: Гайки фиксации катушек и уплотнительные кольца (OR) поставляются вместе с клапанами.
Параметры DSE3-C04/11N-D24K1
|
Типоразмер |
CETOP 03 |
|
Условный проход, мм |
6 |
|
Номинальное напряжение |
=24В |
|
Номинальный расход, л/мин |
4 |
|
Максимальное давление в линиях A, B, P, бар |
350 |
Габаритные размеры распределителей DSE3-C04/11N-D24K1
.png "Габаритные размеры распределителей DSE3-C*, DSE3-A*")
- Монтажная поверхность с уплотнительными кольцами: 4 шт. тип OR 2037 - 90
- Ручное дублирование
- Пространство для снятия катушки
- Электроразъем
- DIN 43650 Пространство для снятия разъёма
Монтажная поверхность DSE3-C04/11N-D24K1
