AS10P360CA9V-11-C0C0/0 - Аккумулятор пневмогидравлический баллонный, V=10л
AS10P360CA9V-11-C0C0/0 - Аккумулятор пневмогидравлический баллонный, V=10л, Рмакс=360бар, G2", (NBR, -20*С...+85*С ) + серт. EAC
Описание AS10P360CA9V-11-C0C0/0

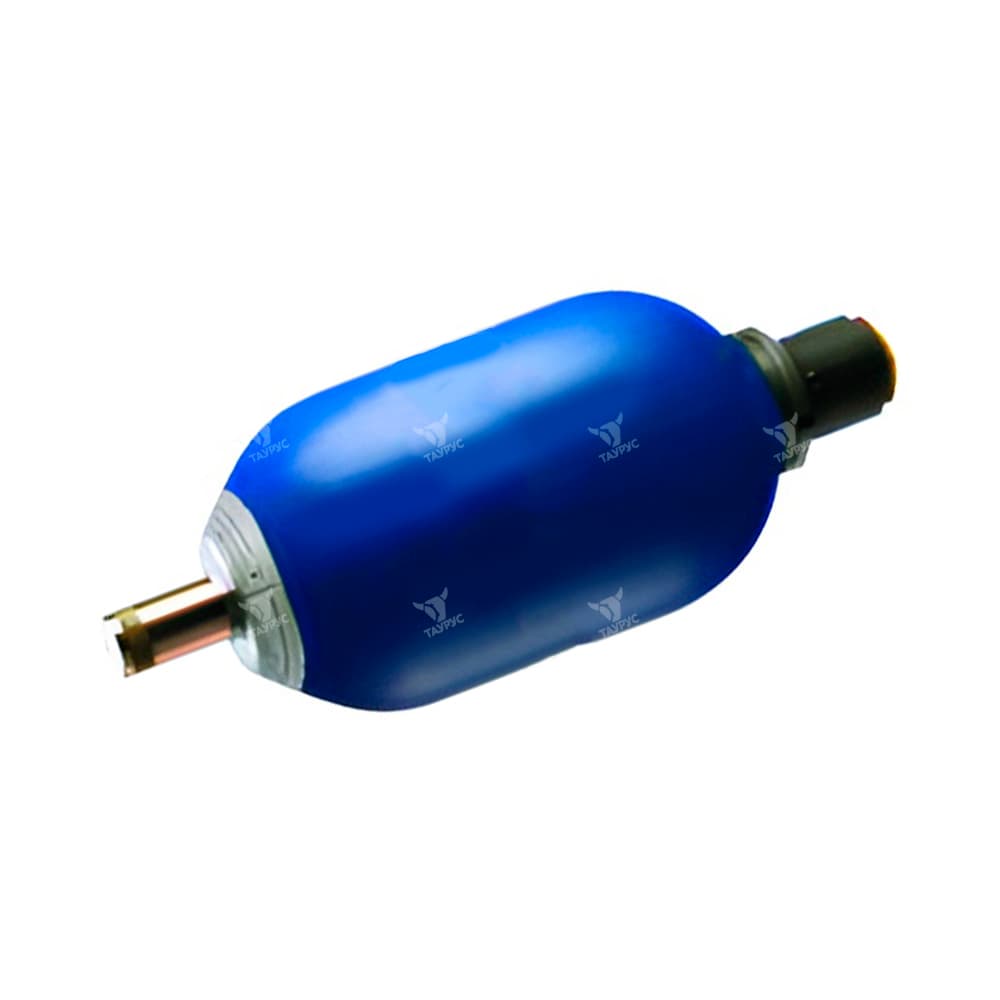

AS10P360CA9V-11-C0C0/0 — баллонный пневмогидравлический аккумулятор серии AS на максимальное рабочее давление до 360 бар с резьбовым присоединением к гидросистеме. Корпус — бесшовный стальной сосуд (углеродистая сталь, никелированное покрытие или нержавеющая сталь — по коду маркировки), внутри — эластичный резиновый баллон, заряженный азотом. В жидкостном канале установлен тарельчатый обратный клапан, который защищает баллон от выдавливания. Исполнение с кодом R комплектуется переходником с выходной резьбой, исполнение с кодом V0 поставляется без газового клапана (отверстие M12×1,5), исполнение V4 — с газовым клапаном 7/8" UNF. Аккумулятор объёмом 0,2 л имеет присоединение 1/2" BSP (код G).
Применение: компенсация утечек и колебаний давления, гашение пульсаций и гидроударов, резервный источник энергии в гидросистемах станков, прессов, мобильной и промышленной техники.
Структура условного обозначения AS10P360CA9V-11-C0C0/0
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | - | 9 | - | 10 | 11 | 12 | 13 | 14 | / | 15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS | 25 | P | 360 | C | R | G4 | V | 8 | C | 0 | C | 0 | R250 | 30 |
| 1 | Серия |
AS = баллонный аккумулятор ASP = баллонный аккумулятор для опасных жидкостей 1-й группы |
| 2 | Номинальный объём, л |
0.2 = 0,2 л; 0.7 = 0,7 л; 1 = 1 л; 1.5 = 1,5 л; 3 = 3 л; 5 = 5 л; 10 = 10 л; 15 = 15 л; 20 = 20 л; 25 = 25 л; 35 = 35 л; 55 = 55 л |
| 3 | Материал резинового баллона |
P = нитриловый каучук (NBR), стандартный F = нитриловый каучук для низких температур (NBR) H = нитрил для углеводородов (NBR) K = гидрированный нитрил (HNBR) B = бутилкаучук (IIR) E = этиленпропиленовый каучук (EPDM) N = хлоропрен, неопрен (CR) Y = эпихлоргидрин (ECO) V = фторкаучук (FKM, FPM) |
| 4 | Максимальное рабочее давление PS, бар |
360 = 360 бар — корпус из углеродистой стали (стандарт) 343 = 343 бар — для сертификации RINA 80; 150; 210 = другие значения — для корпусов из нержавеющей стали |
| 5 | Материал корпуса |
C = углеродистая сталь N = никелированное покрытие 25 мкм M = никелированное покрытие 40 мкм X = нержавеющая сталь V = с покрытием из рилсана |
| 6 | Канал для подвода жидкости |
A = резьба BSP ISO 228 с канавкой под уплотнительное кольцо (стандарт, 0,7–55 л) G = резьба BSP ISO 228 (0,2 л) M = метрическая резьба (3–55 л) P = резьба NPT-F (0,7–55 л) S = внутренняя резьба SAE (3–55 л) L = переходник под фланец SAE 3000 psi (3–55 л) H = переходник под фланец SAE 6000 psi (3–55 л) B = фланец ANSI (0,7–55 л) U = фланец UNI-DIN (0,7–55 л) Q = квадратный фланец (0,7–55 л) R = переходник на гидроклапан с присоединением A (0,7–55 л) |
| 7 | Размер канала для подвода жидкости | 5; 7; 9 = для A и P: 3/4" (0,7–1,5 л), 1 1/4" (3–5 л), 2" (10–55 л) |
| 4 = для G: 1/2" (0,2 л) | ||
| 40/1.5; 50/1.5 = для M: M40×1,5 (3–5 л), M50×1,5 (10–55 л) | ||
| 1 1/16-12; 1 5/8-12; 1 7/8-12 = для S: 1 1/16"-12UN (0,7–1,5 л), 1 5/8"-12UN (3–5 л), 1 7/8"-12UN (10–55 л) | ||
| 7; 8; 9 = для L и H: 1 1/4" (3–5 л), 1 1/2" (10–55 л), 2" | ||
| 7; 9 = для Q: 1 1/4" (3–5 л), 2" (10–55 л) | ||
| 0 = для R: заглушка | ||
| G…; P…; N…; S…; M… = для R: выходная резьба BSP, NPT-F, BSPT, SAE или метрическая + размер: 1 = 1/8", 2 = 1/4", 3 = 3/8", 4 = 1/2", 5 = 3/4", 6 = 1", 7 = 1 1/4", 8 = 1 1/2" | ||
| 8 | Тип газового клапана |
V = стандартный клапан с резьбой 5/8" UNF VX = стандартный клапан 5/8" UNF, резьба из нержавеющей стали V0 = без газового клапана (отверстие с резьбой M12×1,5) V2 = латунный газовый клапан 1/4" BSP V4 = газовый клапан 7/8" UNF |
| 9 | Сертификаты и паспорта |
0 = заводские испытания 1 = ГОСТ-Р (Россия) 2 = австралийский стандарт 3 = ML (Китай) 4 = RINA 8 = PED 97/23/EC (для объёмов более 1 л) 9 = ATEX 94/9/EC 10 = DNV 11 = паспорт для Ростехнадзора 12 = паспорт для Алжира 13 = нормативный акт NR13 (Бразилия) 14 = паспорт для Туниса |
| 10 | Материал гидравлического клапана |
C = углеродистая сталь N = никелированное покрытие 25 мкм M = никелированное покрытие 40 мкм X = нержавеющая сталь |
| 11 | Исполнение гидравлического канала |
0 = стандартное 1 = переходник из нержавеющей стали 2 = затвор и пружина из нержавеющей стали |
| 12 | Материал газового клапана |
C = углеродистая сталь N = никелированное покрытие 25 мкм M = никелированное покрытие 40 мкм X = нержавеющая сталь |
| 13 | Исполнение газового канала |
0 = стандартное 1 = только крышка из нержавеющей стали 2 = латунная шильда |
| 14 | Другое исполнение (для стандартного не указывается) |
Rxxx = переходник + разрывная предохранительная мембрана на xxx бар Gxxx = переходник + предохранительный клапан VS224/TX, настроенный на xxx бар EG2 = переходник + игольчатый дроссель 1/4" BSP EG2X = переходник + игольчатый дроссель 1/4" BSP из нержавеющей стали EMxxx = переходник + фитинг для манометра со шкалой xxx бар ELMxxx = переходник + угловой фитинг для манометра со шкалой xxx бар Fx = промывка с тонкостью фильтрации не более x Wxxx = покрытие полиуретаном 75–80 мкм заданного цвета Zxxx = покрытие заданного цвета для морского (офшорного) применения K1; K7 = покрытие по стандарту NORSOK, система 1 или 7 |
У товаров этой группы позиция 14 (другое исполнение) не указывается.
Пример расшифровки: AS35P360CA9V-11-C0C0/0 — баллонный аккумулятор AS, номинальный объём 35 л, баллон из NBR, максимальное рабочее давление 360 бар, корпус из углеродистой стали, присоединение 2" BSP с канавкой под уплотнительное кольцо, стандартный газовый клапан 5/8" UNF, паспорт для Ростехнадзора, клапаны из углеродистой стали в стандартном исполнении, давление предварительной зарядки 0 бар.
Технические характеристики AS10P360CA9V-11-C0C0/0
| Параметр | изм. | Значение |
|---|---|---|
| Максимальное рабочее давление PS | бар | 360 (для корпуса из нержавеющей стали также 80, 150, 210) |
| Испытательное давление PT | бар | 1,43 × PS (514,8 бар при PS = 360 бар) |
| Максимальная степень сжатия P0 : P2 | – | 1 : 4 |
| Максимальный перепад давления P2 – P1 * | бар | 100 |
| Рабочая температура (зависит от материала баллона) | °C | -40…+150 |
| Диапазон вязкости рабочей жидкости | сСт | 10…400 |
| Рекомендуемая вязкость | сСт | 36 |
| Класс чистоты рабочей жидкости | – | 21/19/16 по ISO 4406 (11 по NAS 1638, 14 по ГОСТ 17216) |
| Присоединение газового клапана (стандарт) | – | 5/8" UNF |
| Газ для зарядки | – | технический осушенный азот чистотой не менее 99 % |
| Давление предварительной зарядки при поставке | бар | 30 или по заказу |
| Тип | Номинальный объём газа, л | Полезный объём газа, л | Макс. перепад давления *, бар | Макс. расход **, л/мин | Отверстие для выпуска воздуха | Масса без масла, кг |
|---|---|---|---|---|---|---|
| AS/ASP 0,2 | 0,2 | 0,2 | 100 | 160 | M5 | 1,7 |
| AS/ASP 0,7 | 0,7 | 0,65 | 100 | 300 | M5 | 4,2 |
| AS/ASP 1 | 1 | 1 | 100 | 300 | M5 | 5,2 |
| AS/ASP 1,5 | 1,5 | 1,5 | 100 | 300 | M5 | 6,3 |
| AS/ASP 3 | 3 | 2,95 | 100 | 600 | M5 | 11 |
| AS/ASP 5 | 5 | 5 | 100 | 600 | M5 | 15 |
| AS/ASP 10 | 10 | 9,1 | 100 | 1000 | 1/4" BSP | 33 |
| AS/ASP 15 | 15 | 14,5 | 100 | 1000 | 1/4" BSP | 43 |
| AS/ASP 20 | 20 | 18,2 | 100 | 1000 | 1/4" BSP | 48 |
| AS/ASP 25 | 25 | 23,5 | 100 | 1000 | 1/4" BSP | 59 |
| AS/ASP 35 | 35 | 33,5 | 100 | 1000 | 1/4" BSP | 78 |
| AS/ASP 55 | 55 | 50 | 100 | 1000 | 1/4" BSP | 108 |
* Максимальный перепад давления — наибольшая разница между максимальным и минимальным рабочим давлением (P2 – P1), при которой ресурс аккумулятора практически не ограничен (более 2 000 000 циклов).
** Расход указан для минерального масла вязкостью 36 сСт при 50 °C и перепаде давления 5 бар.
Рабочая температура зависит от материала баллона: P (NBR) — -20…+80 °C, F (низкотемпературный NBR) — -40…+70 °C, E (EPDM) и N (неопрен, CR) — -30…+100 °C, V (фторкаучук FKM) — -10…+150 °C.
Габаритные и присоединительные размеры AS10P360CA9V-11-C0C0/0

| Тип | A, мм | B, мм | C, мм | ØD, мм | ØE, мм | ØF, мм | I, мм | SW1, мм | SW2, мм | SW3, мм | Выпуск воздуха | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS/ASP 0,2 | 252±2 | 23 | 40 | 53 | 20 | 26 | 140 | 24 | 23 | 4 | M5 | 1,7 |
| AS/ASP 0,7 | 280±1,5 | 47 | 52 | 90 | 25 | 36 | 140 | 32 | 32 | 4 | M5 | 4,2 |
| AS/ASP 1 | 296±5 | 47 | 52 | 114 | 25 | 36 | 140 | 32 | 32 | 4 | M5 | 5,2 |
| AS/ASP 1,5 | 355±5 | 47 | 52 | 114 | 25 | 36 | 140 | 32 | 32 | 4 | M5 | 6,3 |
| AS/ASP 3 | 554±8 | 47 | 65 | 114 | 25 | 53 | 140 | 32 | 50 | 4 | M5 | 11 |
| AS/ASP 5 | 458±10 | 47 | 65 | 168 | 25 | 53 | 140 | 32 | 50 | 4 | M5 | 15 |
| AS/ASP 10 | 569±10 | 60 | 101 | 220 | 60 | 77 | 140 | 70 | 70 | 19 | 1/4" BSP | 33 |
| AS/ASP 15 | 719±10 | 60 | 101 | 220 | 60 | 77 | 140 | 70 | 70 | 19 | 1/4" BSP | 43 |
| AS/ASP 20 | 879±10 | 60 | 101 | 220 | 60 | 77 | 140 | 70 | 70 | 19 | 1/4" BSP | 48 |
| AS/ASP 25 | 1044±15 | 60 | 101 | 220 | 60 | 77 | 140 | 70 | 70 | 19 | 1/4" BSP | 59 |
| AS/ASP 35 | 1393±15 | 60 | 101 | 220 | 60 | 77 | 140 | 70 | 70 | 19 | 1/4" BSP | 78 |
| AS/ASP 55 | 1904±15 | 60 | 101 | 220 | 60 | 77 | 140 | 70 | 70 | 19 | 1/4" BSP | 108 |
Резьбовое присоединение к гидросистеме: исполнение A (стандарт), для 0,2 л — исполнение G:
| Тип | Присоединение | Ød, мм | ØF, мм | H, мм | Гидроклапан в сборе |
|---|---|---|---|---|---|
| AS/ASP 0,2 | 1/2" BSP (код G) | – | 26 | 15 | V2004-G4 |
| AS/ASP 0,7 | 3/4" BSP | 28,8 | 36 | 19 | V2023-A5 |
| AS/ASP 1; 1,5 | 3/4" BSP | 28,8 | 36 | 19 | V2024-A5 |
| AS/ASP 3 | 1 1/4" BSP | 46 | 53 | 25 | V2025-A7 |
| AS/ASP 5 | 1 1/4" BSP | 46 | 53 | 25 | V2044-A7 |
| AS/ASP 10–55 | 2" BSP | 63,35 | 77 | 28 | V2064-A9 |

| Тип | Переходник | Присоединение к аккумулятору | Выходной канал R (0 — заглушка) | Рис. | SW, мм | ØF, мм | H, мм | H1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| AS/ASP 0,7–1,5 | R-A5 | 3/4" BSP | 1/8" + 3/8" BSP, NPT, BSPT | I | 32 | – | 11 | 28 | 0,14 |
| AS/ASP 0,7–1,5 | R-A5 | 3/4" BSP | 1/2" BSP, NPT, BSPT | I | 32 | – | 28 | 45 | 0,27 |
| AS/ASP 3–5 | R-A7 | 1 1/4" BSP | 1/2" BSP, NPT, BSPT | II | 48 | 53 | 11 | 32 | 0,41 |
| AS/ASP 10–55 | R-A9 | 2" BSP | 1/8" + 1 1/2" BSP, NPT, BSPT | II | 70 | 75 | 11 | 35 | 0,86 |
