Описание мембранных аккумуляторов AMS
Мембранные аккумуляторы AMS предназначены для гашения пульсаций и компенсации динамических ударных нагрузок в оборудовании станкостроительной, деревообрабатывающей и сельскохозяйственной отраслей. Данные аккумуляторы не подлежат ремонту, поскольку изначально проектировались для эксплуатации в условиях, где их замена экономически целесообразнее восстановления.Основным элементом конструкции аккумуляторов служит корпус из высокопрочной легированной стали.
В числе основных преимуществ аккумуляторов AMS выделяют высокую производительность при компактных габаритах. Полная герметичность устройств, обеспечивает автономность без техобслуживания, а продуманная совместимость с маловязкими жидкостями расширяет сферу его применения.
Монтаж аккумуляторов AMS допускается в любом положении, но рекомендуемый способ установки – вертикальный.
Гибкая мембрана пневмоаккумулятора AMS обеспечивает качественное разделение газа и жидкости. Мембраны могут быть изготовлены из разных материалов:
- нитриловый каучук (NBR)
- эпихлоргидрин (ECO)
- бутилкаучук (IIR)
- флюорокарбон (FKM)
- фиксированная предзарядка
- герметичный газовый вентиль М28х1,5 метрический "VM" обеспечивает гибкость проверки или зарядки аккумулятора. Прочный газовый клапан имеет внутренний шестигранный стопорный винт с уплотнительной шайбой.
Структура условного обозначения
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
- |
9 |
/ |
10 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
AMS |
1,4 |
P |
210 |
C |
W |
4 |
VM |
11 |
|
| 1 | Тип устройства | AMS = мембранный аккумулятор |
| 2 | Номинальный объём, л |
0,075 0,16 0,32 0,5 0,75 1 1,4 2 2,8 3,5 |
| 3 | Материал мембраны |
P = нитриловый каучук (NBR) Y = эпихлоргидрин (ECO) B = бутилкаучук (IIR) V = флюорокарбон (FKM) |
| 4 | Максимальное рабочее давление (PS), бар |
Объем, л = Углеродистая сталь/Нержавеющая сталь: 0,075 = 250/100 0,16 = 250/100 0,32 = 210/100 0,5 = 210/100 0,75 = 150 - 210 - 330/100 1 = 210/100 1,4 = 210 - 350/100 2 = 100 - 210/100 2,8 = 210 - 350/100 3,5 = 250 - 350/- |
| 5 | Материал корпуса |
C = углеродистая сталь X = нержавеющая сталь (100 бар) L = углеродистая сталь -40°C |
| 6 | Отверстие для подвода жидкости |
G = BSP ISO 228 внутр W = BSP ISO 228 внутр. и метрическая наруж. M33X1.5 |
| 7 | Размер отверстия для повода жидкости |
4 = G (для объема 0.075 ÷ 2,8 л) 1/2” 5 =G (для объема 3.5 л) 3/4” |
| 8 | Отверстие для зарядки газом |
VM = Стандартная резьба для присоединения газового клапана M28x1.5 VT = Без установки газового клапана, газ предварительно закачан в аккумулятор |
| 9 | Сертификаты и паспорта |
0 = Заводские испытания 8 = PED 2014/68/EU (для объёмов 1,5-3,5 л) 11 = Паспорт ЕАС (Россия) 12 = Паспорт для Алжира 13 = Нормативный акт (NR13) (Бразилия) 14 = Паспорт для Туниса |
| 10 | Давление предварительной зарядки (бар) | Пропустить, если предзарядка не требуется (макс. 130 бар) |
Технические характеристики
| Максимальное рабочее давление (PS) |
(углеродистая сталь) 210 - 350 бар (нержавеющая сталь) 100 бар (другие - по запросу) |
| Испытательное давление (РТ) | 1,43 х PS |
| Номинальный объём | 0,075 - 3,5 л |
| Рабочая температура | -40 ÷ +80 °C |
| Степень сжатия (Ро : Р2) | максимум 1:8 |
| Диапазон вязкости рабочей жидкости | 10 ÷ 400 сСт |
| Рекомендуемая вязкость | 36 сСт |
| Класс чистоты масла | 21/19/16 по ISO 4406 (11 по NAS1638 или 14 по ГОСТ 17216) |
| Материал корпуса |
углеродистая сталь, покрытая черной краской с антикоррозийными присадками нержавеющая сталь AISI 316L |
| Материал газового клапана |
оцинкованная углеродистая сталь по нормам 2002/95/СЕ (RoHS) устойчивая к коррозии нержавеющая сталь AISI 316L |
| Материал баллона |
Р = Нитриловый каучук (NBR) Y = Эпихлоргидрин (ECO) В = Бутилкаучук (ПР) V = Флюорокарбон (FKM) |
| Присоединение к газовому клапану |
М28 х 1.5 без присоединения |
| Присоединение к гидросистеме |
внутренняя резьба 1/2” - 3/4” BSP ISO228 наружная резьба: М33х1.5 |

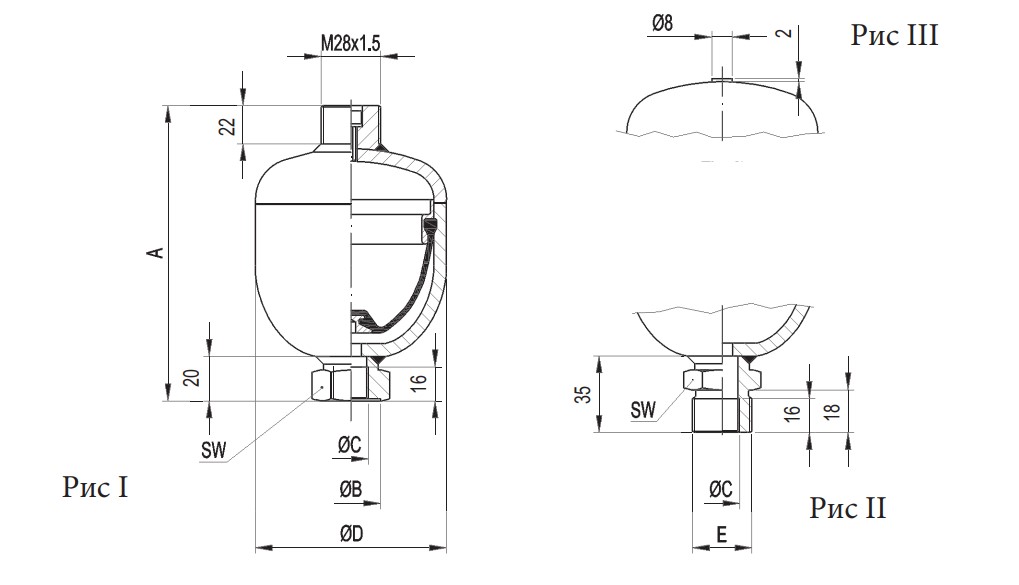

Габаритные и присоединительные размеры
|
Аккумулятор типа AMS |
Рис. |
Номин. объём газа |
Реал.объём газа |
Рабочее давление |
Категория жидкостей группы 2 по PED |
Макс. перепад давления* |
Расход * |
Макс. коэффициент сжатия |
A |
Ø B |
Ø C |
Ø D |
E |
SW |
Вес аккумулятора без жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
л |
л |
бар |
бар |
л/мин |
мм |
мм |
мм |
мм |
кг |
||||||
|
AMS 0,075 |
I - II |
0,075 |
0,075 |
250 |
Art.3 (3) |
210 |
20 |
1:8 |
111 |
29 |
1/2” |
64 |
- |
32 |
0,7 |
|
AMS 0,16 |
I - II |
0,16 |
0,16 |
250 |
Art.3 (3) |
210 |
20 |
1:8 |
120 |
29 |
1/2” |
75 |
МЗЗХ1.5 |
32 |
1 |
|
AMS 0,32 |
I - II |
0,32 |
0,32 |
210 |
Art.3 (3) |
140 |
40 |
1:8 |
138 |
29 |
1/2" |
93 |
М 33x1,5 |
32 |
1,4 |
|
AMS 0,5 |
I-II-III |
0,5 |
0,5 |
210 |
Art.3 (3) |
175 |
50 |
1:8 |
152 |
34 |
1/2" |
105 |
МЗЗХ1.5 |
41 |
2 |
|
AMS 0,75 |
II-III |
0.75 |
0.75 |
150 |
Art.3 (3) |
120 |
50 |
1:8 |
161 |
34 |
1/2" |
115 |
М 33x1.5 |
41 |
2.6 |
|
I-II-III |
210 |
175 |
162 |
118 |
2.6 |
||||||||||
|
I-II-III |
330 |
150 |
169 |
121 |
4.4 |
||||||||||
|
AMS 1 |
I-II-III |
1 |
1 |
210 |
Art.3 (3) |
170 |
50 |
1:8 |
180 |
34 |
1/2" |
130 |
М 33x1.5 |
41 |
3.5 |
|
AMS 1.4 |
I-II-III |
1.4 |
1.4 |
140 |
I |
100 |
50 |
1:8 |
199 |
34 |
1/2" |
148 |
М 33x1.5 |
41 |
4.2 |
|
250 |
II |
120 |
202 |
157 |
5.4 |
||||||||||
|
350 |
II |
150 |
197 |
160 |
7.4 |
||||||||||
|
AMS 2 |
I-II-III |
2 |
2 |
100 |
I |
80 |
50 |
1:8 |
213 |
34 |
1/2" |
163 |
МЗЗХ1.5 |
41 |
3.5 |
|
I-II-III |
210 |
II |
120 |
50 |
249 |
1/2" |
155 |
М 33x1.5 |
41 |
4.2 |
|||||
|
I-II |
250 |
II |
140 |
70 |
253 |
3/4" |
157 |
- |
41 |
7.5 |
|||||
|
l-ll |
350 |
II |
200 |
70 |
219 |
3/4" |
180 |
- |
55 |
11.3 |
|||||
|
AMS 2.8 |
I-II-III |
2.8 |
2.8 |
210 |
II |
100 |
50 |
1:4 |
269 |
34 |
1/2” |
166,5 |
МЗЗХ1.5 |
41 |
8.2 |
|
I-II |
250 |
140 |
70 |
273 |
3/4” |
170,5 |
- |
41 |
10 |
||||||
|
I-II-III |
350 |
200 |
70 |
279 |
3/4” |
180 |
М45Х1.5 |
55 |
14.3 |
||||||
|
AMS 3.5 |
I-II |
3.5 |
3.5 |
250 |
II |
140 |
70 |
1:4 |
300 |
34 |
3/4” |
174 |
- |
41 |
11.5 |
|
I-II-III |
350 |
III |
200 |
385,5 |
180 |
М45Х1.5 |
55 |
16 |
*Максимальный перепад давления - это максимально допустимая разница между максимальным и минимальным рабочим давлением (Р2-Р1), при которой срок службы аккумулятора практически неограничен (более 2 000 000 циклов)
