5Z80 24V - Гидрораспределитель моноблочный пятисекционный
5z80 24V - Гидрораспределитель моноблочный пятисекционный
Описание 5Z80 24V

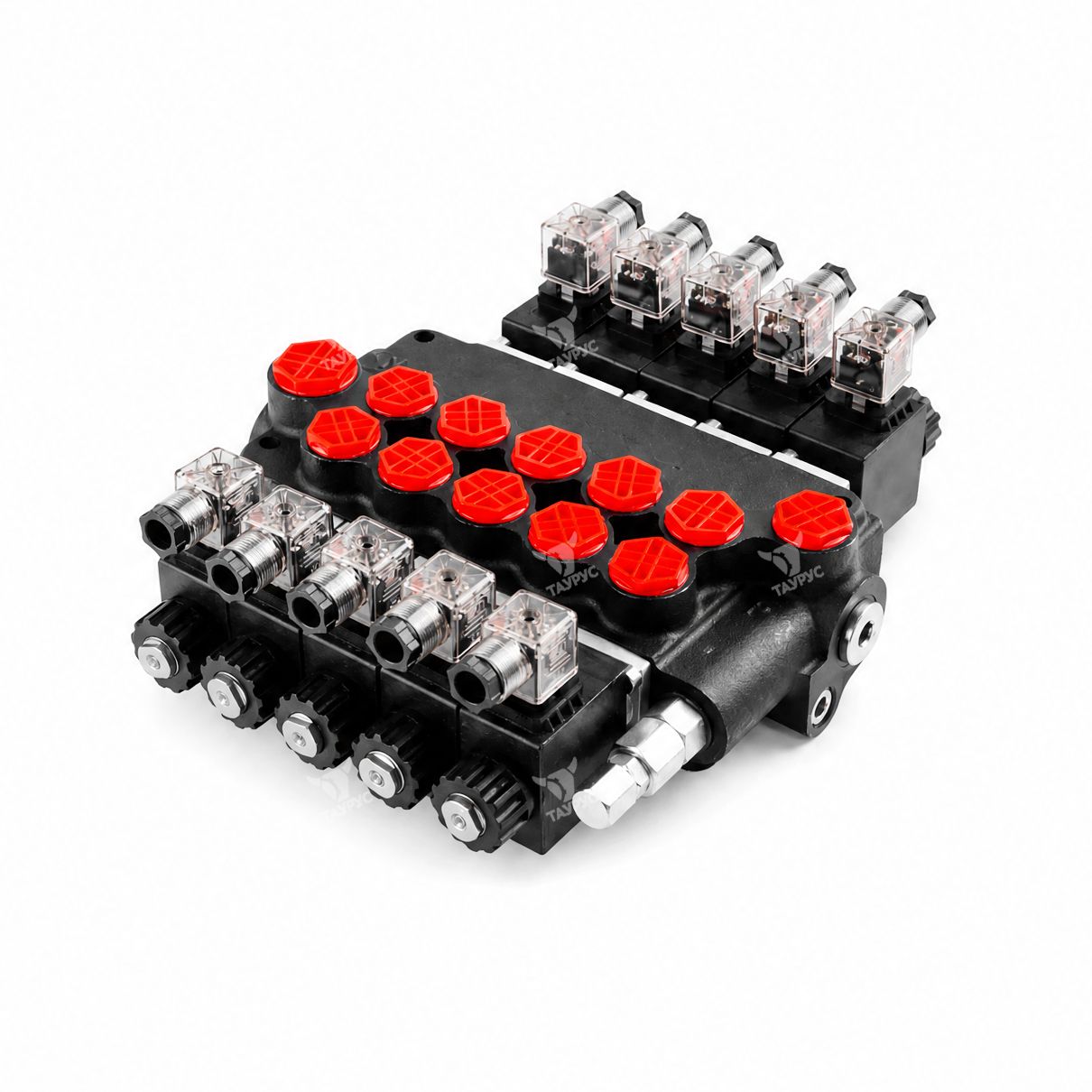

Гидрораспределитель 5Z80 24V — моноблочный распределитель серии Z80 с двусторонним электромагнитным управлением ES3: золотник каждой секции переключают две катушки =24В постоянного тока, без питания пружины возвращают его в нейтраль. Номинальный расход — 80 л/мин, номинальное давление — 200 бар. В литом корпусе встроены предохранительный и обратный клапаны, секции соединены параллельно, на торце катушки есть кнопка ручного аварийного управления.
Применение: коммунальная, строительная и сельскохозяйственная техника, вилочные и малые погрузчики, грузовые автомобили, промышленное оборудование.
Структура условного обозначения
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|

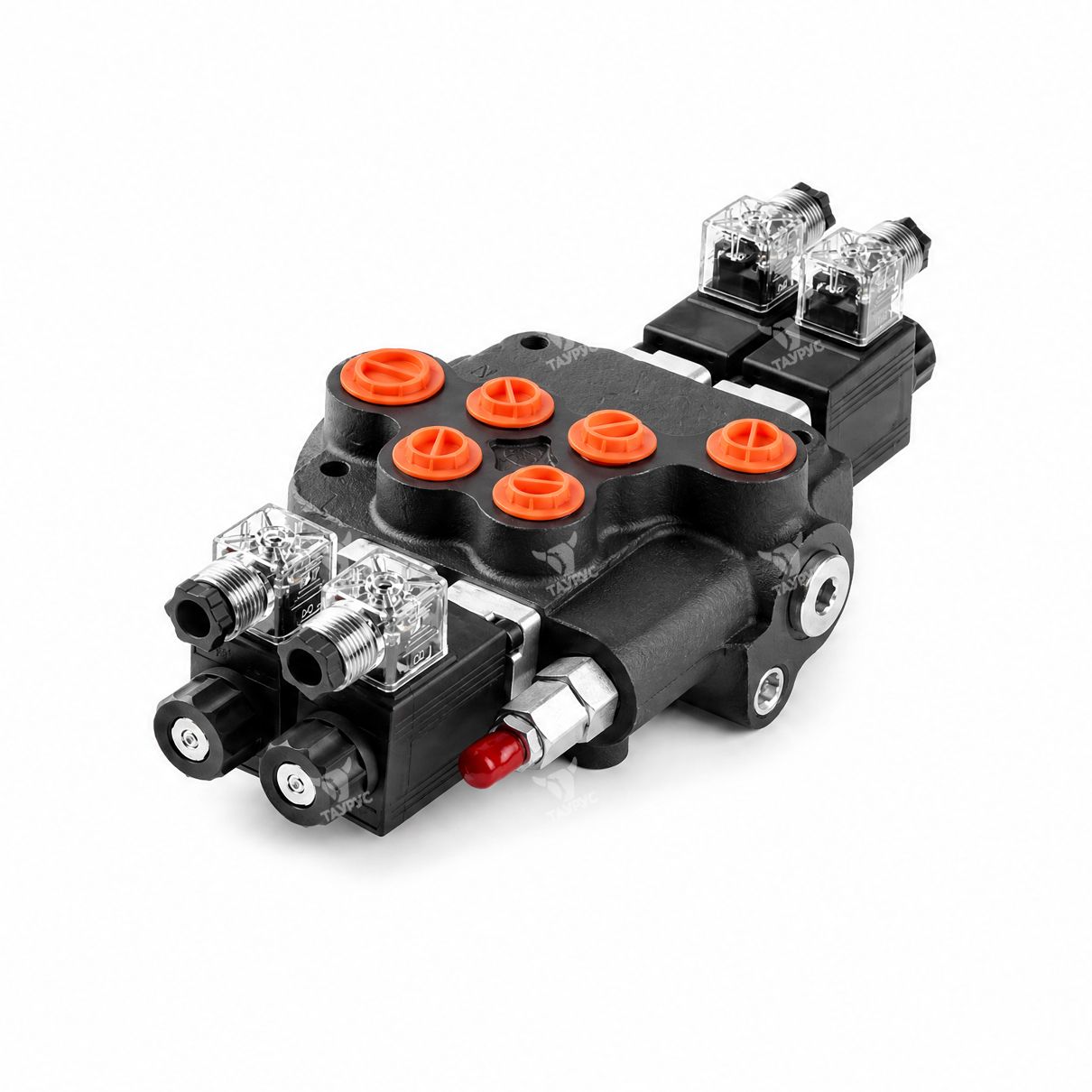

| 02 | Z80 | AA | ES3 | 12 VDC | G |
| 1 | Количество секций |
не указывается — одна секция (обозначение вида Z80-A …) 02 — две секции 03 — три секции 04 — четыре секции 05 — пять секций 06 — шесть секций |
| 2 | Серия | Z80 — моноблочный распределитель, номинальный расход 80 л/мин |
| 3 | Тип золотника (буква указывается для каждой секции) |
A — три позиции, двустороннего действия; в нейтрали A и B закрыты D — три позиции, двустороннего действия; в нейтрали A и B соединены со сливом |
| 4 | Электромагнитное управление |
ES1 — одна катушка: P → A, пружинный возврат в нейтраль ES2 — одна катушка: P → B, пружинный возврат в нейтраль ES3 — две катушки: P → A и P → B, пружинный возврат в нейтраль |
| 5 | Номинальное напряжение катушек (разъём ISO 4400) |
12 VDC — 12 В постоянного тока 24 VDC — 24 В постоянного тока |
| 6 | Присоединительная резьба | G — P, A, B — G1/2; T, N — G3/4 |
У односекционного распределителя количество секций не указывается, золотник пишется через дефис: Z80-A. Буква золотника повторяется для каждой секции.

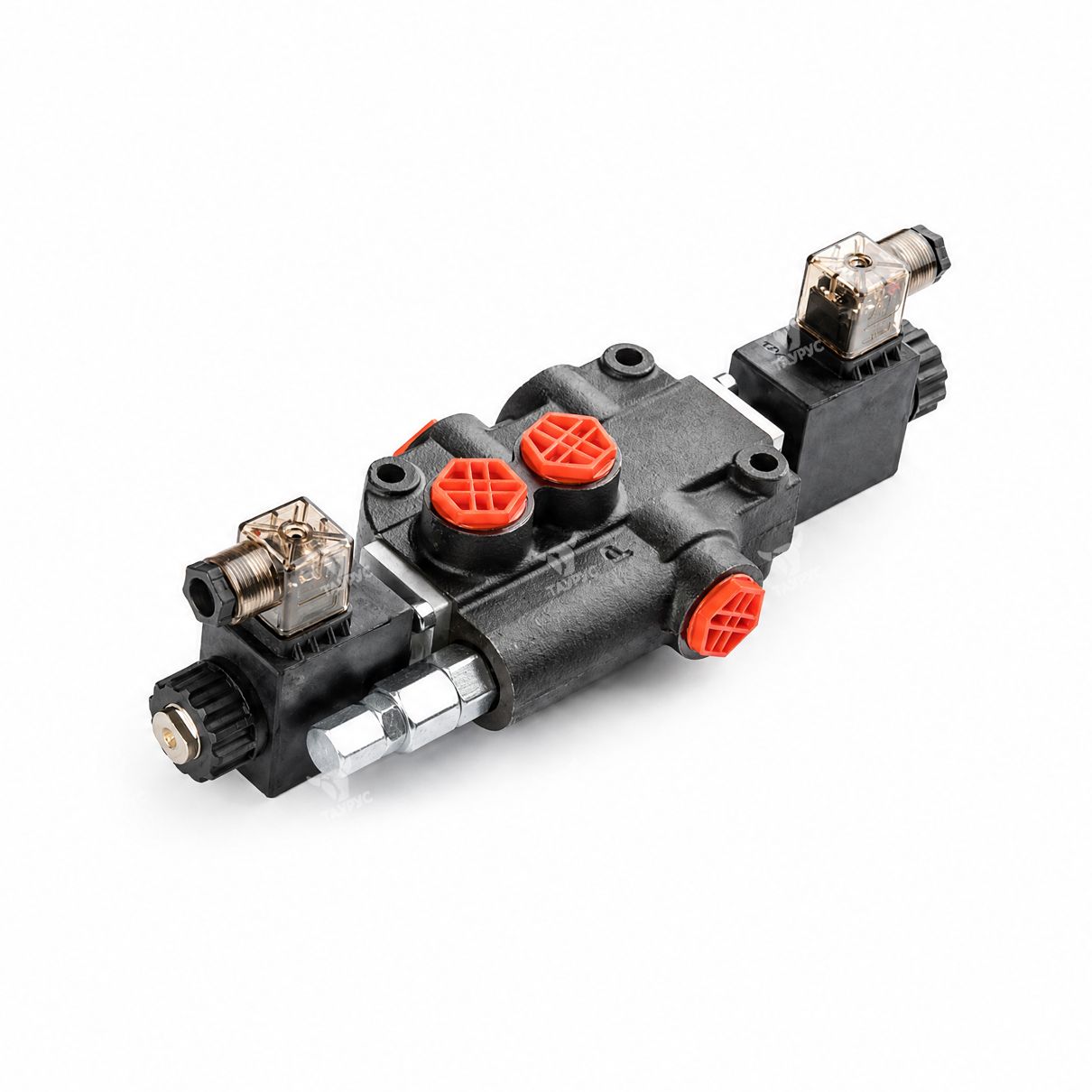

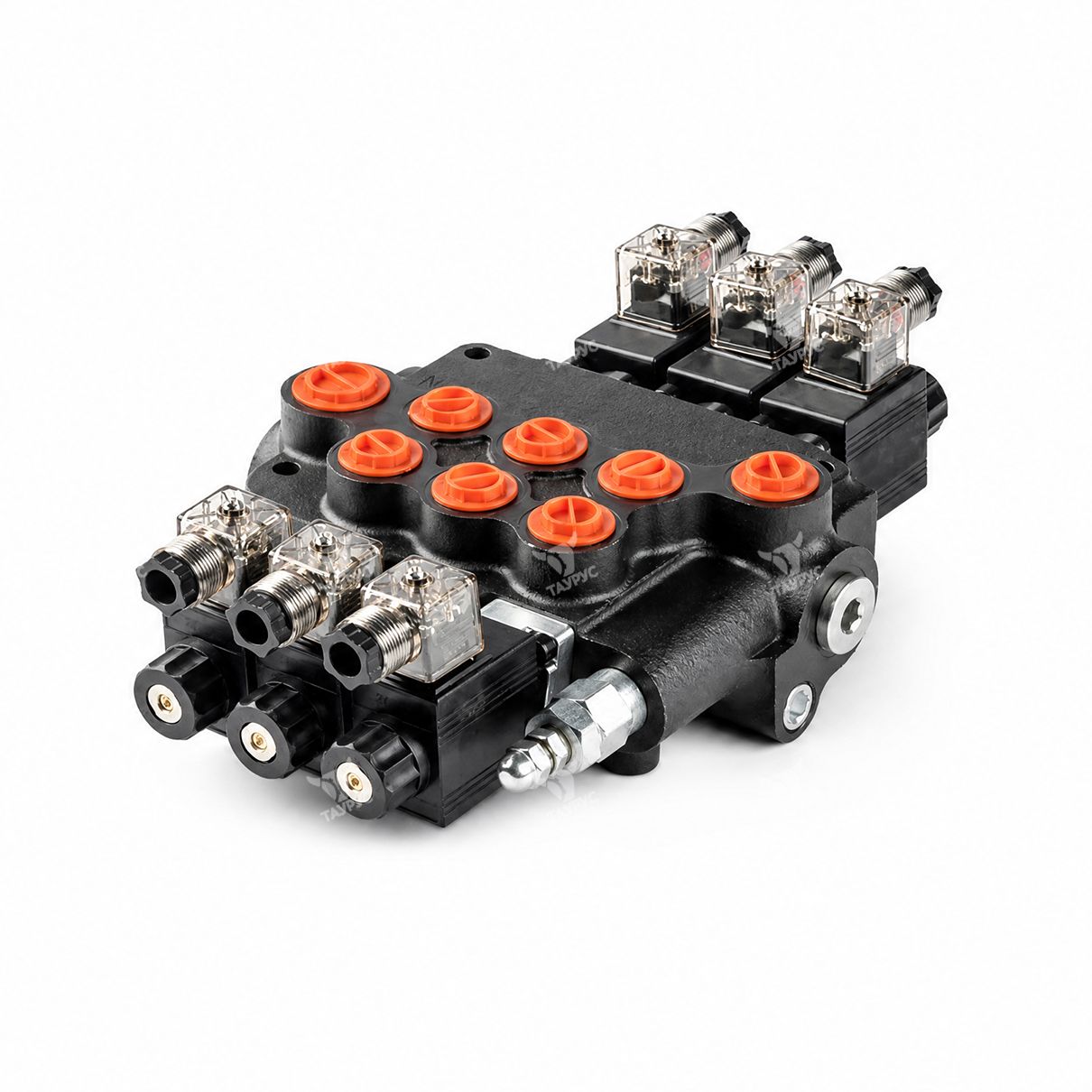

Пример расшифровки: 03Z80 AAA ES3 24 VDC G — трёхсекционный распределитель Z80, во всех секциях золотники A, двустороннее электромагнитное управление ES3, катушки 24 В постоянного тока, присоединение G.
Технические характеристики 5Z80 24V
| Параметр | изм. | Значение |
|---|---|---|
| Количество секций | шт. | 1–3 (под заказ до 6) |
| Напряжение питания катушек | В | 12 или 24 (DC) |
| Номинальный расход | л/мин | 80 |
| Максимальный расход | л/мин | 80 |
| Номинальное давление | бар | 200 |
| Максимальное давление | бар | 310 |
| Противодавление в линии T, не более | бар | 25 |
| Внутренние утечки A(B) → T при 120 бар и 32 мм²/с, не более* | см³/мин | 40 |
| Мощность катушки | Вт | 60 |
| Продолжительность включения | % | 100 |
| Класс изоляции катушки | — | H |
| Электрический разъём | — | ISO 4400 (DIN 43650) |
| Ручное аварийное управление | — | есть |
| Присоединение P, A, B | — | G1/2 |
| Присоединение T и N | — | G3/4 |
| Температура окружающей среды | °C | −40…+60 |
| Температура рабочей жидкости | °C | −20…+80 |
| Допустимая вязкость рабочей жидкости | мм²/с | 10…400 |
| Рекомендуемая вязкость рабочей жидкости | мм²/с | 20…100 |
| Чистота рабочей жидкости | — | фильтрация не грубее 10 мкм |

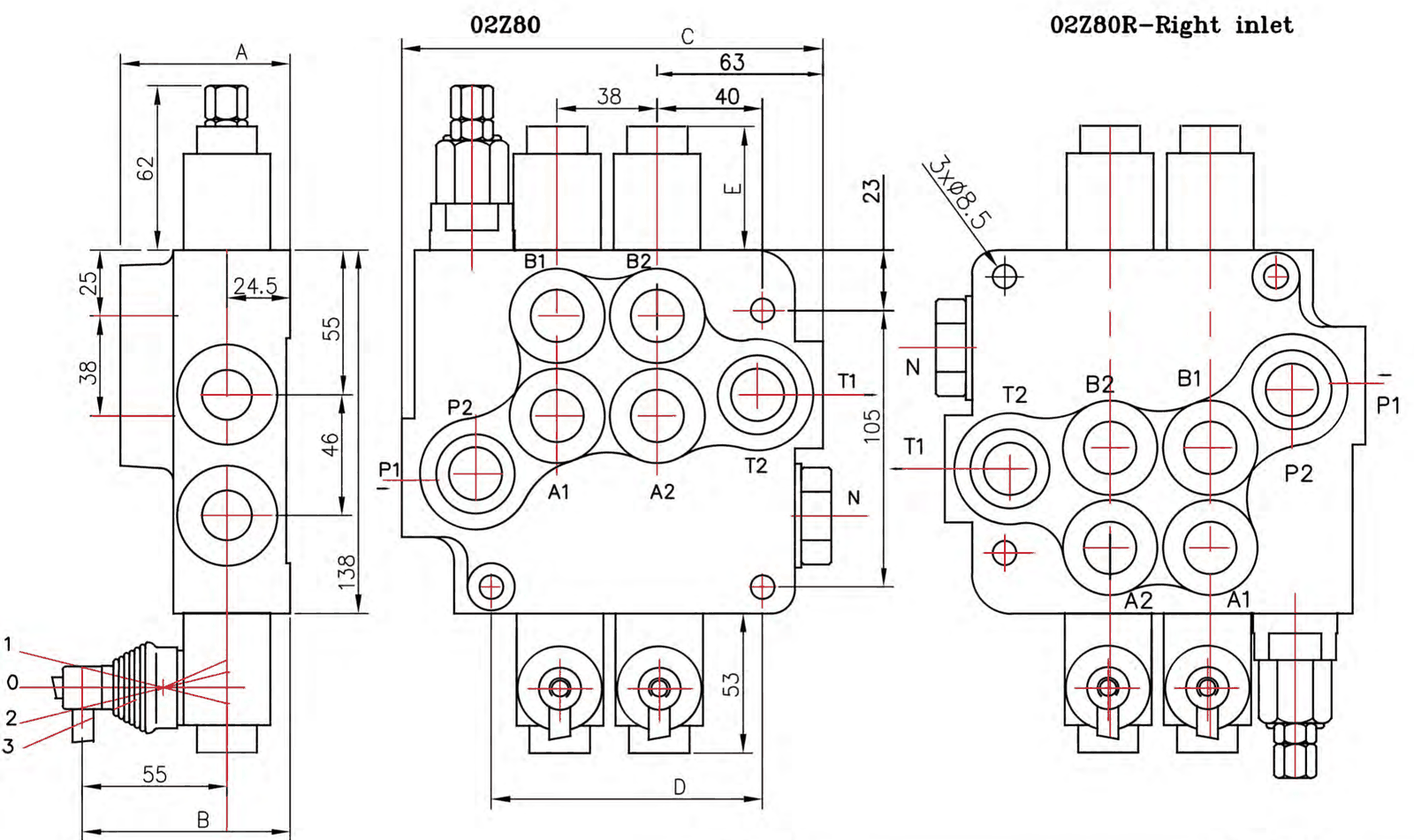

Габаритные и присоединительные размеры 5Z80 24V
| Модель | A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|
| Z80-A (1 секция) | 67 | 80 | 122 | 65 |
| 02Z80 | 67 | 80 | 160 | 103 |
| 03Z80 | 67 | 80 | 198 | 141 |
| Канал | Назначение | Присоединение |
|---|---|---|
| P1 (P2) | подвод рабочей жидкости (напорная линия) | G1/2 |
| A1, B1, A2, B2 … | линии потребителей каждой секции | G1/2 |
| T1 (T2) | слив | G3/4 |
| N | выход последовательного соединения (передача потока на следующий распределитель) | G3/4 |
| Крепление | 3 отверстия Ø8,5 мм под болты M8 | — |
Расстояние между крепёжными отверстиями по высоте — 105 мм, между осями отверстий A и B секции — 46 мм, шаг секций — 38 мм.
