4H210-08L - Пневмораспределитель с механическим управлением
4H210-08L - Пневмораспределитель 5/2 с ручным управлением (рычаг), c фиксацией, G1/4"
Описание 4H210-08L
4H210-08L - Пневмораспределитель с механическим управлением с присоединительными размерами входных выходных отверстий - G1/4", предназначен для перенаправления сжатого воздуха. Устройство коммутирует внутренние каналы с входными и выходными портами. Перемещение золотника внутри корпуса (его конфигурация зависит от типоразмера и применяемой схемы) открывает или перекрывает доступ воздуха к нужной магистрали.
Структура условного обозначения 4H210-08L
|
1 |
2 |
3 |
- |
4 |
5 |
|---|---|---|---|---|---|
|
4H |
2 |
10 |
08 |
S |
| 1 | Тип устройства | 4H - Ручной клапан (5/2; 5/3) |
| 2 | Серия |
2 - Серия 200 3 - Серия 300 4 - Серия 400 |
| 3 | Тип управления | 10 - Моностабильный |
| 4 | Монтажный размер |
08 - G 1/4" 10 - G 3/8" 15 - G 1/2" |
| 5 | Тип органа управления |
Без обозначения - 5/2 с фиксатором; L - 5/3 с фиксатором; S - 5/2 или 5/3 с пружинным возвратом |
Характеристики пневматических распределителей 4H210-08L
|
Модель |
4H210-08 |
4H310-10 |
4H410-15 |
|---|---|---|---|
|
Тип управления |
Ручное |
||
|
Рабочая среда |
Воздух, тонкость фильтрации не менее 40 мкм | ||
|
Эффективная площадь сечения |
16 мм2 |
30 мм2 | 50 мм2 |
|
Тип резьбы |
G |
||
|
Размеры присоединительных отверстий: |
1/4" |
3/8" |
1/2" |
|
Рабочее давление, МПа |
0 - 0.8 |
||
|
Рабочая температура, °C |
0 - 60 |
||
|
Материал корпуса |
Алюминий |
||

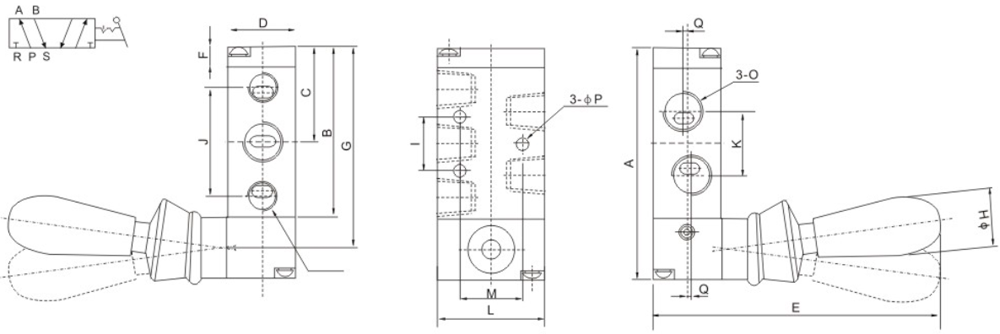

Габаритные и присоединительные размеры 4H210-08L
|
Символ / Модель |
4H210-08 |
4H310-10 |
4H410-15 |
|---|---|---|---|
|
A |
76 |
96 |
126 |
|
B |
56.5 |
75 |
102 |
|
C |
31.5 |
40 |
55.5 |
|
D |
22 |
27 |
34 |
|
E |
95 |
100 |
110 |
|
F |
6.5 |
7.5 |
7.5 |
|
G |
66.5 |
84 |
114 |
|
H |
18 |
18 |
18 |
|
I |
20 |
24 |
28 |
|
J |
36 |
45 |
63 |
|
K |
21 |
24 |
36 |
|
L |
35 |
40 |
50 |
|
M |
21 |
27 |
35 |
|
N |
G1/8 |
G3/8 |
G1/2 |
|
O |
G1/4 |
G3/4 |
G1/2 |
|
P |
4.3 |
4.3 |
5.5 |
|
Q |
1.5 |
2 |
- |
