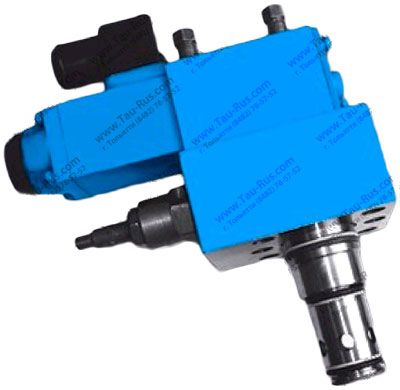

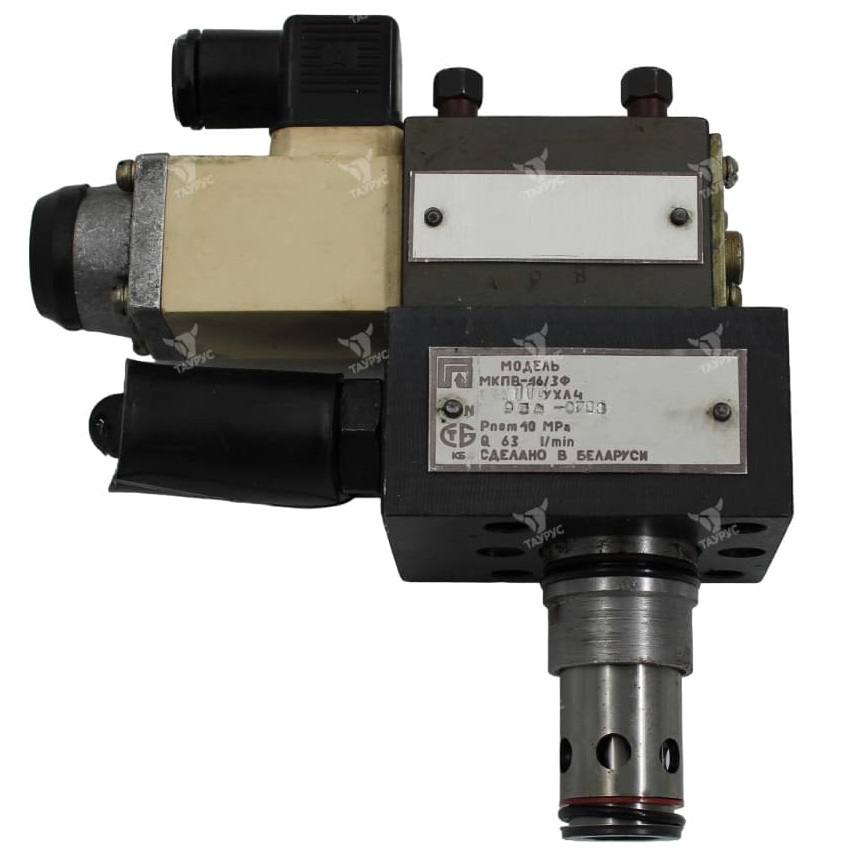

Гидроклапаны МКПВ-16/3Ф..., МКПВ-25/3Ф..., МКПВ-32/3Ф..., МКПВ-25/3П... предназначены для предохранения гидросистемы от перегрузок и поддержания настроенного давления, а также разгрузки гидросистемы от давления и выбора настроенного давления в соответствии с управляющим электрическим сигналом. Область применения вставных клапанов МКПВ-16/3Ф..., МКПВ-25/3Ф..., МКПВ-32/3Ф..., МКПВ-25/3П... – гидроприводы прессов, станков, литейных и литьевых машин мобильной техники и другого гидрофицированного оборудования. К примеру, гидроклапаны МКПВ-16/3Ф10 (см. чертёж ниже) являются аппаратами непрямого действия и состоят из затвора и фланца. Затвор включает в себя подпружиненный клапан, взаимодействующий с гильзой, размещенной в переходной втулке. Во фланце расположен управляющий каскад, включающий в себя три управляющих гидроклапана давления прямого действия и гидропилот, подключающий их поочередно к надклапанной полости основного клапана в соответствии с электрическим сигналом. Фотографии клапанов МКПВ-16(25,32)/3Ф...
|
Основные параметры гидроклапанов МКПВ вставного монтажа
| Обозначение | МКПВ 16/3Ф... |
МКПВ 25/3Ф... МКПВ 25/3П... |
МКПВ 32/3Ф... |
| Исполнение по номинальному давлению настройки, МПа | 10, 20, 32 | 10, 20, 32 | 10, 20, 32 |
| Условный проход, мм | 16 | 25 | 32 |
|
Давление на входе ном. / макс. / мин., МПа: при номинальном давлении настройки 10 МПа при номинальном давлении настройки 20 МПа при номинальном давлении настройки 32 МПа |
10 / 12 / 0,5 20 / 25 / 2 32 / 35 / 5 |
10 / 12 / 0,5 20 / 25 / 2 32 / 35 / 5 |
10 / 12 / 0,5 20 / 25 / 2 32 / 35 / 5 |
| Максимальное давление разгрузки, МПа | 0,35 | 0,5 | 0,5 |
| Расход рабочей жидкости ном. / макс. / мин., л/мин | 63 / 200 / 2 | 160 / 400 / 2,5 | 450 / 750 / 3 |
| Время нарастания давления после прекращения разгрузки не более, с | 0,2 | 0,2 | 0,2 |
| Превышение давления настройки гидроклапана при мгновенном возрастании давления, МПа | 2,5 | 2,5 | 3,5 |
Структура условного обозначения гидроклапана МКПВ-16(25,32)/3Ф...
| МКПВ | - | 16 | / | 3 | Ф | 3 |
|
В3 |
|
Г24 | |||
|
Вид управляющего сигнала:
Г - постоянный ток В - переменный ток Управляющее напряжение: 24 - 24 В 110 - 110 В 220 - 220 В |
|||||||||||||
|
|
|||||||||||||
|
Исполнение по виду регулировочного устройства:
В - с регулировочным винтом с головкой под ключ Р - с рукояткой П - с защитным колпачком и возможностью опломбирования К - с защитным колпачком и замковым устройством Исполнение по номинальному давлению настройки: без индекса - 6,3 МПа 1 - 10 МПа 2 - 20 МПа 3 - 32 МПа |
|||||||||||||
|
|
|||||||||||||
|
Исполнение по конструктивно-функциональным признакам:
1 - с соосной компоновкой управляющего клапана относительно основного 2 - с поперечной компоновкой управляющего клапана относительно основного 3 - с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный 4 - с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный 5 - с двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления 6 - с двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления 7 - с двумя вспомогательными клапанами, нормально разгруженный 8 - с дистанционным гидравлическим управлением с функцией предохранения 9 - с дистанционным гидравлическим управлением без функции предохранения 10 - с тремя вспомогательными клапанами (только для Ду=25 и Ду=32 мм) 11 - с соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки 12 - с поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки 13 - с двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки 14 - с двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки |
|||||||||||||
|
|
|||||||||||||
|
Вид монтажа: Ф - вставной, П - вставной в оригинальное монтажное гнездо (только для Ду=25 мм)
|
|||||||||||||
|
|
|||||||||||||
|
Номинальное давление на входе: 3 - 32 МПа
|
|||||||||||||
|
|
|||||||||||||
|
Условный проход: 16, 25, 32 мм
|
|||||||||||||
|
|
|||||||||||||

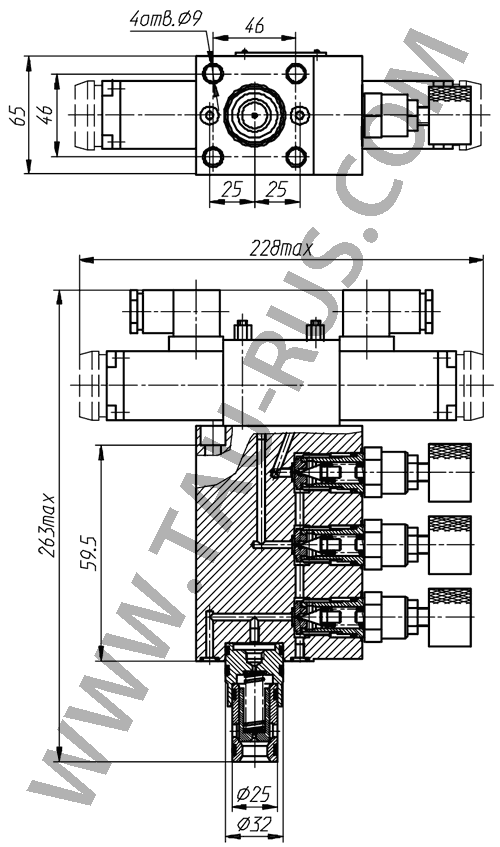

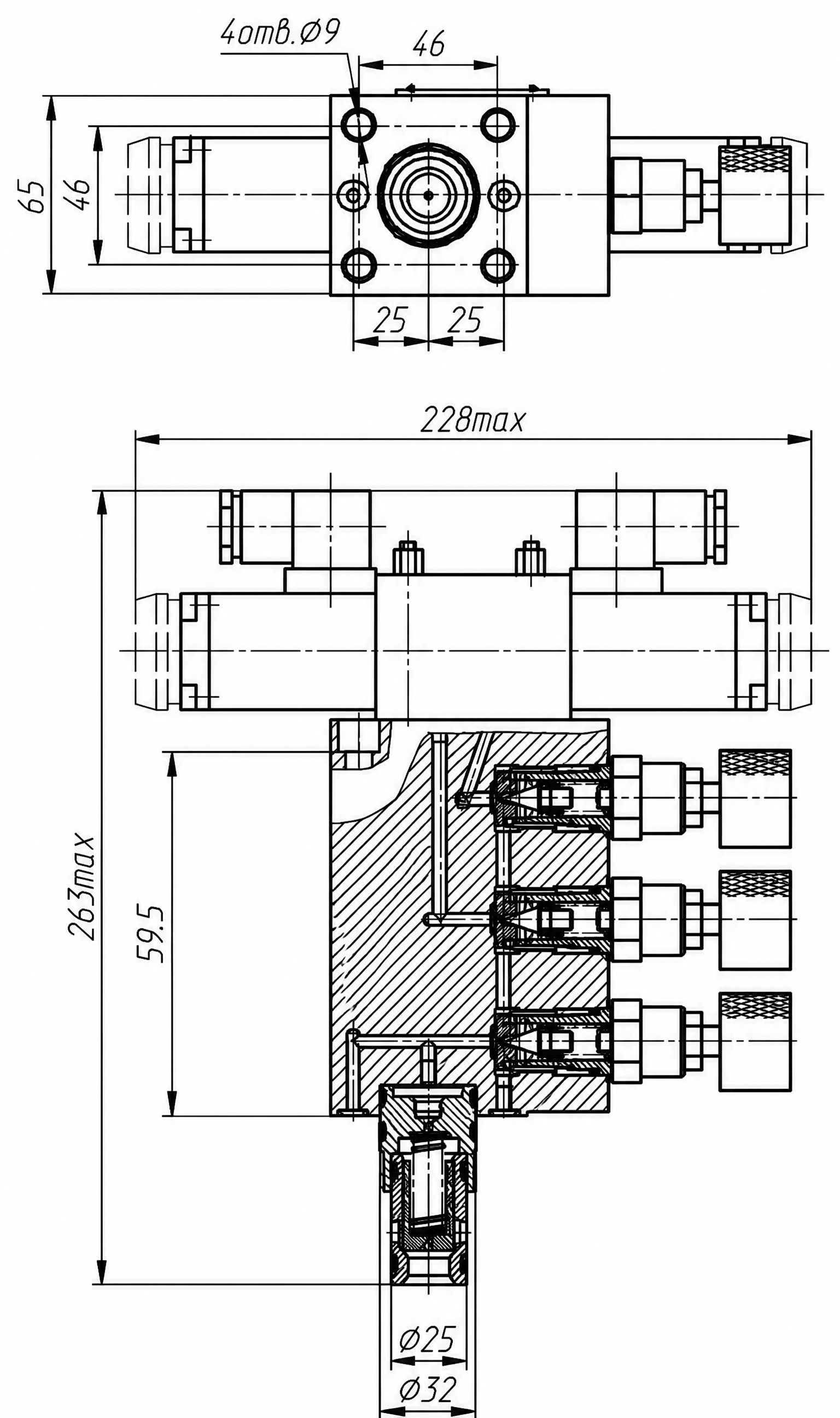

Габаритные и присоединительные размеры МКПВ-16/3Ф10
|

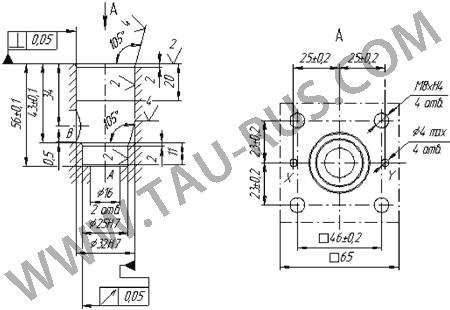

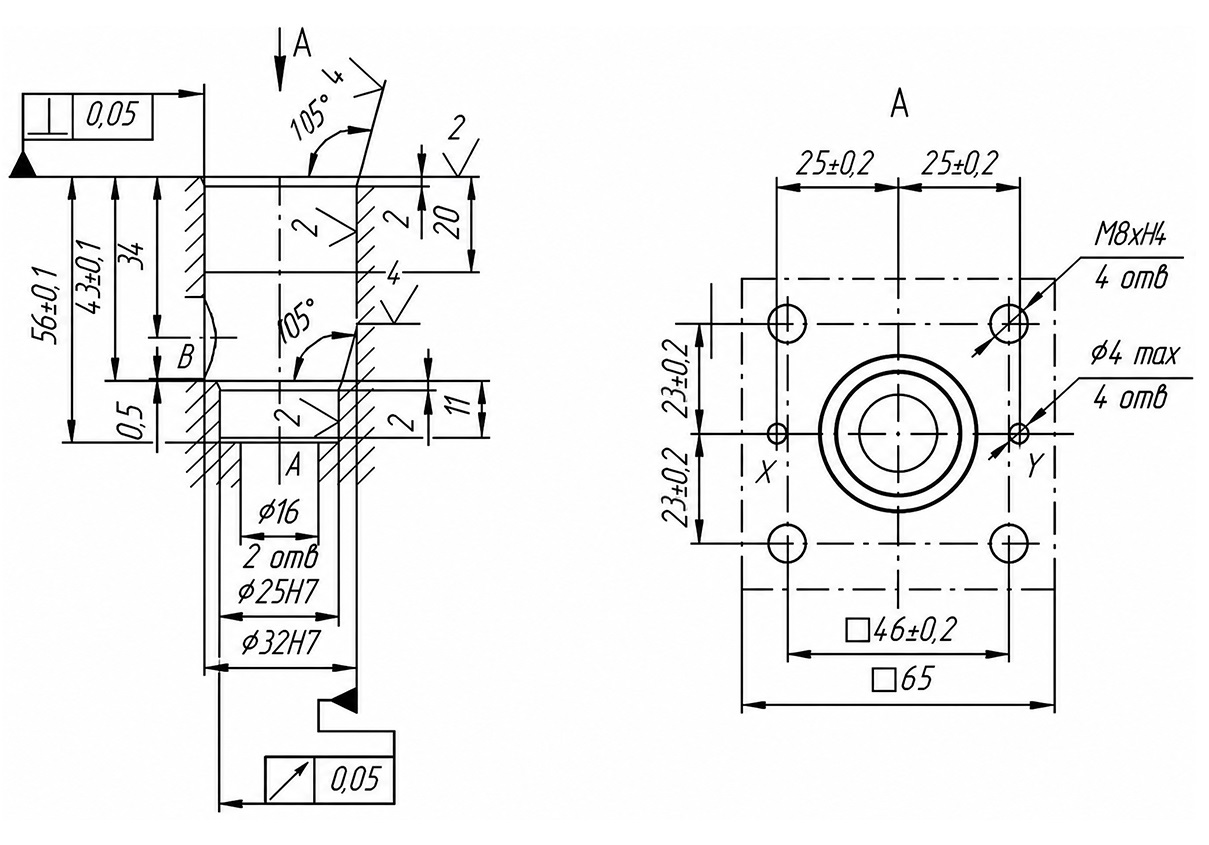

Размеры монтажного гнезда МКПВ-16/3Ф по ГОСТ 27790
|

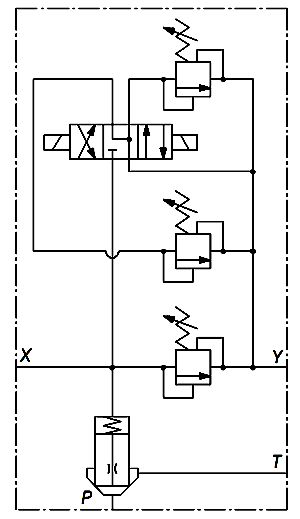

Гидросхема гидроклапана МКПВ-16/3Ф10
|
Масса гидроклапанов МКПВ-16/3Ф, МКПВ-25/3Ф, МКПВ-32/3Ф, МКПВ-25/3П
в зависимости от конструктивно-функционального исполнения
| Обозначение гидроклапана | Условный проход | Исполнение по конструктивно-функц. признакам | Масса не более, кг |
| Гидроклапан МКПВ-16/3Ф1 | 16 | С соосной компоновкой управляющего клапана относительно основного | 1,65 |
| Гидроклапан МКПВ-16/3Ф2 | 16 | С поперечной компоновкой управляющего клапана относительно основного | 2,15 |
| Гидроклапан МКПВ-16/3Ф3 | 16 | С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный | 2,15 |
| Гидроклапан МКПВ-16/3Ф4 | 16 | С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный | 3,75 |
| Гидроклапан МКПВ-16/3Ф5 | 16 | С двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления | 4,05 |
| Гидроклапан МКПВ-16/3Ф6 | 16 | С двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления | 6,3 |
| Гидроклапан МКПВ-16/3Ф7 | 16 | С двумя вспомогательными клапанами, нормально разгруженный | 6,3 |
| Гидроклапан МКПВ-16/3Ф8 | 16 | С дистанционным гидравлическим управлением с функцией предохранения | 6,55 |
| Гидроклапан МКПВ-16/3Ф9 | 16 | С дистанционным гидравлическим управлением без функции предохранения | 2,35 |
| Гидроклапан МКПВ-16/3Ф10 | 16 | С тремя вспомогательными клапанами | 2,35 |
| Гидроклапан МКПВ-16/3Ф11 | 16 | С соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки | 2,65 |
| Гидроклапан МКПВ-16/3Ф12 | 16 | С поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки | 2,35 |
| Гидроклапан МКПВ-16/3Ф13 | 16 | С двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки | 6,3 |
| Гидроклапан МКПВ-16/3Ф14 | 16 | С двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки | 6,3 |
| Гидроклапан МКПВ-25/3Ф1 | 25 | С соосной компоновкой управляющего клапана относительно основного | 3,35 |
| Гидроклапан МКПВ-25/3Ф2 | 25 | С поперечной компоновкой управляющего клапана относительно основного | 3,15 |
| Гидроклапан МКПВ-25/3Ф3 | 25 | С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный | 4,65 |
| Гидроклапан МКПВ-25/3Ф4 | 25 | С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный | 4,95 |
| Гидроклапан МКПВ-25/3Ф5 | 25 | С двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления | 7,2 |
| Гидроклапан МКПВ-25/3Ф6 | 25 | С двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления | 7,2 |
| Гидроклапан МКПВ-25/3Ф7 | 25 | С двумя вспомогательными клапанами, нормально разгруженный | 7,5 |
| Гидроклапан МКПВ-25/3Ф8 | 25 | С дистанционным гидравлическим управлением с функцией предохранения | 3,35 |
| Гидроклапан МКПВ-25/3Ф9 | 25 | С дистанционным гидравлическим управлением без функции предохранения | 3,35 |
| Гидроклапан МКПВ-25/3Ф10 | 25 | С тремя вспомогательными клапанами | 10,05 |
| Гидроклапан МКПВ-25/3Ф11 | 25 | С соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки | 3,15 |
| Гидроклапан МКПВ-25/3Ф12 | 25 | С поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки | 3,15 |
| Гидроклапан МКПВ-25/3Ф13 | 25 | С двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки | 7,2 |
| Гидроклапан МКПВ-25/3Ф14 | 25 | С двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки | 7,2 |
| Гидроклапан МКПВ-25/3П2 | 25 | С поперечной компоновкой управляющего клапана относительно основного | 1,95 |
| Гидроклапан МКПВ-25/3П3 | 25 | С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный | 3,35 |
| Гидроклапан МКПВ-32/3Ф1 | 32 | С соосной компоновкой управляющего клапана относительно основного | 4,35 |
| Гидроклапан МКПВ-32/3Ф2 | 32 | С поперечной компоновкой управляющего клапана относительно основного | 4,85 |
| Гидроклапан МКПВ-32/3Ф3 | 32 | С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный | 6,25 |
| Гидроклапан МКПВ-32/3Ф4 | 32 | С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный | 6,25 |
| Гидроклапан МКПВ-32/3Ф5 | 32 | С двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления | 9,3 |
| Гидроклапан МКПВ-32/3Ф6 | 32 | С двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления | 9,3 |
| Гидроклапан МКПВ-32/3Ф7 | 32 | С двумя вспомогательными клапанами, нормально разгруженный | 9,65 |
| Гидроклапан МКПВ-32/3Ф8 | 32 | С дистанционным гидравлическим управлением с функцией предохранения | 4,85 |
| Гидроклапан МКПВ-32/3Ф9 | 32 | С дистанционным гидравлическим управлением без функции предохранения | 4,85 |
| Гидроклапан МКПВ-32/3Ф10 | 32 | С тремя вспомогательными клапанами | 13,55 |
| Гидроклапан МКПВ-32/3Ф11 | 32 | С соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки | 4,99 |
| Гидроклапан МКПВ-32/3Ф12 | 32 | С поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки | 4,85 |
| Гидроклапан МКПВ-32/3Ф13 | 32 | С двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки | 9,3 |
| Гидроклапан МКПВ-32/3Ф14 | 32 | С двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки | 9,3 |
Пример условного обозначения гидроклапана предохранительного с условным проходом 16 мм, вставного монтажа, с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный, с регулировочным винтом с головкой под винт, с номинальным давлением настройки 32 МПа, с управляющим сигналом напряжением 24 В постоянного тока для районов с умеренным и холодным климатом, категории размещения 4 по ГОСТ 15150:
Гидроклапан предохранительный МКПВ-16/3Ф3В3 Г24 УХЛ4
Применение МКПВ-16/3Ф3К3 Г24 УХЛ4: гидросистема прессов ИБ-1430А, ИБ-1430А-01, ИБ-1430А-02
