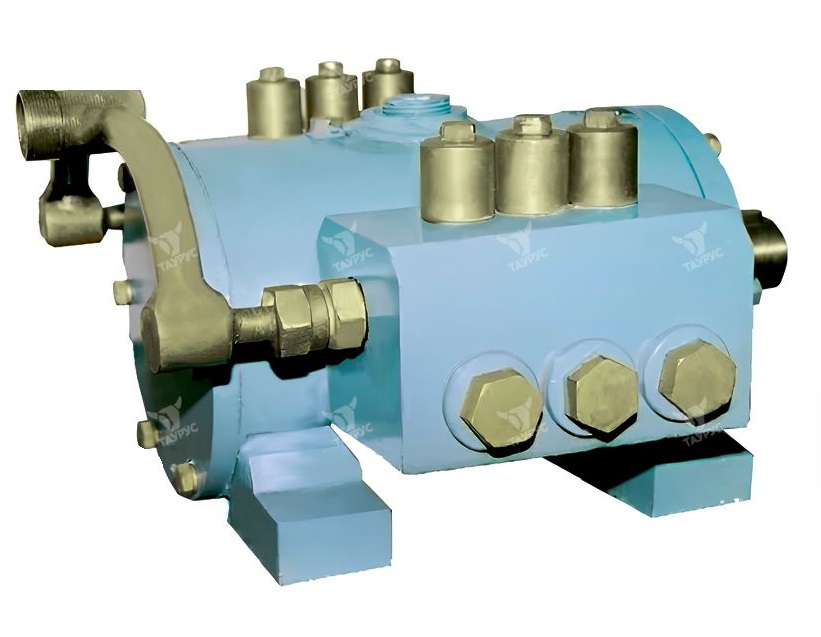

Н40*У - Насосы радиально-поршневые эксцентриковые нереверсивные

Описание насосов Н40*У

Насосы Н400 (Н400У), Н401 (Н401У), Н403 (Н400У) радиально-поршневые с эксцентриковым валом нереверсивные, предназначены для общемашиностроительного применения в гидроприводах, где требуются давление до 40 МПа и однонаправленный нерегулируемый по величине поток рабочей жидкости.

Радиально-поршневые насосы серии Н400 нереверсивные применяются в областях промышленности связанных с высоким давлением (до 400 бар), а также в прессовом оборудовании, в установках для обработки полимерных материалов, зажимных устройствах станков и во многих других областях машиностроения, где требуются значения рабочего давления до 40 МПа. Лишь радиально-поршневые насосы с эксцентриковым приводом вала способны работать при достаточно высоких давлениях.

Насосы Н400, Н401, Н403 (Н400У, Н401У, Н403У) работают на чистом минеральном масле с кинематической вязкостью 21-211 сСт при температуре масла от +10 до +50 °С и температуре окружающей среды от 0 до +50 °С.

Насосы серии Н400 работают на масле очищенном не грубее 13 класса по ГОСТ 17216-71, при номинальной тонкости фильтрации не грубее 25 мкм. Предпочтительные марки масел: ИГП-30, ИГП-49 ТУ.3.810.1413-97; ВНИИ ИП-403 ГОСТ 16728-78, индустриальные И-20А - И-40А по ГОСТ 20799-88.

Основные параметры

Наименование параметра	Типоразмер насоса
	Н400 (Н400У)	Н401 (Н401У)	Н403 (Н403У)
Рабочий объём, см³	4	12,5	25
Номинальная частота вращения, об/мин.	1500
Номинальная подача, л/мин.	5,5 ± 5%	17,06 ± 5%	34,12 ± 5%
Давление на выходе (мин./макс.), МПа	20/28	32/40
Давление на входе (мин./макс.), МПа	0,005/0,01
Коэффициент подачи	0,91
КПД	0,82	0,85	0,85
Номинальная мощность, КВт	2,2	10,5	21
Направление вращение вала	правое
Масса (без рабочей жидкости), кг	15	38	47

Примечание: в зависимости от завода-изготовителя насосы Н400 (Н401, Н403) могут иметь маркировку Н400У (Н401У, Н403У) и Н400УР (Н401УР, Н403УР) (например, Н401У – нереверсивный, только правое вращение, Н403УР – реверсивный) или НП 12/32, 25/32 нереверсивные.

Структура условного обозначения

1	2	3	4
Н4	00	УХЛ	4

1	Обозначение типа насоса	Н4
2	Исполнение по рабочему объёму и давлению	00 - 4см³ и 20МПа 01 – 12,5см³ и 32МПа 03 – 25см³ и 32МПа
3	Климатическое исполнение	УХЛ
4	Категория размещения	4

Габаритные и присоединительные размеры, принцип работы насоса Н400 (Н401, Н403)

Описание работы производится на примере насоса Н400 (Н400У). Для других насосов этой серии приведены только отличительные особенности конструкции.

Корпус насоса 2 вместе с крышками 4 и 5 образуют картер насоса, заполненный маслом из бака. Корпус имеет отверстия под болты для крепления насоса к кронштейну (для Н400Е (Н400У)) или плите (для Н401Е (Н401У), Н403Е (Н403У)). В расточках корпуса помещены подшипники 16, в которых вращается эксцентриковый вал 1 с тремя эксцентриками.

Эксцентрики вступают во взаимодействие с поршнями 8, находящимися в расточках корпуса через гидростатические подпятники 6. Расточки в корпусе закрыты пробками 9, которые служат так же упорами для пружин 10 возврата поршней. Подпятник закрепляется на поршне с помощью незамкнутого сферического шарнира и прикрепляется к нему проволочной скобой 7. Заполнение рабочей камеры Г радиально-поршневого насоса происходит через осевые отверстия в поршне и подпятнике из полости картера, для этой цели на поверхности эксцентриков сделаны вырезы. Напротив каждого поршня, перпендикулярно ему, находится клапан нагнетательный, включающий в себя: шарик 12, пружину 13, седло 11, которое прижато к корпусу насоса упором 14.

Вытеснение рабочей жидкости (масла) из рабочей камеры происходит через клапан нагнетательный. Для подключения насоса к гидросистеме нагнетательный трубопровод должен крепиться к корпусу штуцером, уплотняемый прокладкой из красной меди. Уплотнение по валу 1 и крышке 4 осуществляется манжетой 15.

Для улучшения заполнения подвод жидкости к картерной полости осуществляется с подпором 0,05—0,1 кгс/см². Масло из бака поступает в картер насоса, в котором вращается эксцентриковый вал. В зависимости от того, как расположены эксцентрики и поршни осуществляется цикл всасывания или нагнетания.

Насосы Н400 (Н400У) и Н401 (Н401У) имеют один ряд поршней, расположенных в Н400 (Н400У) — вертикально в Н401 (Н401У) - горизонтально. В насосах Н403 (Н403У) при двухрядном положении поршней, поршни находятся в горизонтальной плоскости, а эксцентрики приводного вала радиально-поршневого насоса приводят в движение одну пару поршней, которые расположены один напротив другого. Направление вращения вала любое. Для устранения воздушных пробок в картерной полости, в верхней части корпуса установлена пробка 3 для выпуска воздуха. Насосы Н40*У должны устанавливаться в безопасных и удобных для обслуживания местах. Расположение насоса серии Н400 горизонтальное, всасывающим отверстием наверх. Крепление насоса серии Н400 происходит с помощью фланца на корпусе и посадочного места на передней крышке корпуса. Насосы радиально-поршневые с эксцентриковым валом нереверсируемые крепятся на лапах, выполненных на корпусе. Кронштейн к которому прикрепляется насос должен быть жестким и не допускать вибрации. Так как насос работает с подпором на всасывании, устанавливать его надо под масляным баком или на линии нагнетания давления вспомогательного насоса. Можно также устанавливать насос на дне маслобака. Во всех случаях высота подпора масла от оси проводного вала должна быть от 500 до 1000 мм масляного столба.

Привод насоса нереверсивного серии Н400 осуществлять при помощи упругой муфты, которая не создаёт на вал осевых и радиальных нагрузок. Смещение осей валов относительно друг друга не более 0,1 мм, угол излома не более 0,5°. Трубопроводы перед монтажом очистить от посторонних частиц. Гнутые и сварные трубопроводы необходимо нейтрализовать и промыть. Для предохранения насоса серии Н400 от давления превышающего максимально допустимое значение необходимо установить в линию нагнетания предохранительный клапан.
