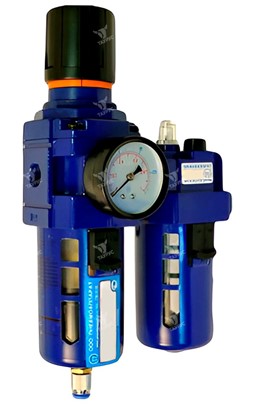

 Пневмоблок БК-25-2
|
Блоки кондиционирования (подготовки) сжатого воздуха БК-25-2(1), БК-Р-25-2(1) с условным проходом (Ду) 25мм предназначены для подготовки сжатого воздуха в пневмоприводах и ситемах промышленного оборудования различного назначения. Блоки подготовки воздуха рассчитаны для работы на сжатом воздухе давлением от 0.1МПа до 1.0МПа, очищенном не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Блок кондиционирования воздуха БК-Р-25-2(1) дополнительно имеет реле давления РД-4/25М-10, в следствии чего имеется возможность получения электрического сигнала на отключение при понижении давления ниже заданного уровня или на включение при повышении давления в системе до заданного уровня Блоки кондиционирования воздуха БК-25-2(1), БК-Р-25-2(1) должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5 градусов), непосредственно на трубопроводе или с использованием крепёжных отверстий. При монтаже, стрелка на их корпусе должна совпадать с направлением движения воздушного потока |
Характеристики пневмоблоков БК-25-2(1), БК-Р-25-2(1)
| Параметры | Типоразмеры | |||
| БК-25-1 | БК-25-2 | БК-Р-25-1 | БК-Р-25-2 | |
| Наличие реле давления | нет | есть | ||
| Условный проход, мм | 25 | |||
| Давление номинальное / минимальное, МПа | 0,1 / 1,0 | |||
|
Расход воздуха при давлении на выходе 0.4МПа, м3/мин: - номинальный, не менее - минимальный, не более |
4,0 0,16 |
|||
| Абсолютная тонкость фильтрации, мкм | 40 | |||
| Степень влагоотделения, %, не менее | 90 | |||
| Диапазон настройки давления, МПа | 0,05-0,085 | |||
| Изменение редуцированного давления на выходе при изменении расхода, МПа, на более | 0,04 | |||
| Изменение редуцированного давления на выходе при изменении давления на входе, МПа, не более | 0,035 | |||
| Превышение давления на выходе клапана над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу, МПа, не более | 0,06 | |||
| Полезная вместимость резервуара для сбора конденсата, см3, не менее | 200 | |||
| Отвод конденсата | полуавтоматический с возможностью ручного | |||
|
Подача масла, капли/мин: - при минимальном расходе воздуха, не менее при максимальном расходе: - минимальная, не более - максимальная, не менее |
2 2 20 |
|||
| Полезная вместимость резервуара для масла, см , не менее | 400 | |||
| Масса, кг, не более | 4,07 | |||
Структура условного обозначения БК-25-2(1), БК-Р-25-2(1) по ТУ 4151-006-00221287-98
| Блок БК(-Р) | - | 25 | - | 2 | - | УХЛ | - | 4 ТУ 4151-006-00221287-98 | |
|
Категория размещения
|
|||||||||
|
|||||||||
|
Климатическое исполнение ГОСТ 15150 (УХЛ, О)
|
|||||||||
|
|
|||||||||
|
Вид присоединительной резьбы:
1 - коническая дюймовая резьба по ГОСТ 6111-52; 2 - трубная резьба по ГОСТ 6357-81 |
|||||||||
|
|
|||||||||
|
Условный проход 25 мм
|
|||||||||
|
|
|||||||||
|
Условное обозначение блока кондиционирования
|
|||||||||
Размеры блоков кондиционирования БК-25-2(1), БК-Р-25-2(1)
|
|
При заказе блоков подготовки воздуха БК используются следующие обозначения:
блок подготовки воздуха БК-25-1 ТУ 4151-006-00221287-98
блок подготовки воздуха БК-25-2 ТУ 4151-006-00221287-98
блок подготовки воздуха БК-Р-25-1 ТУ 4151-006-00221287-98
блок подготовки воздуха БК-Р-25-2 ТУ 4151-006-00221287-98
