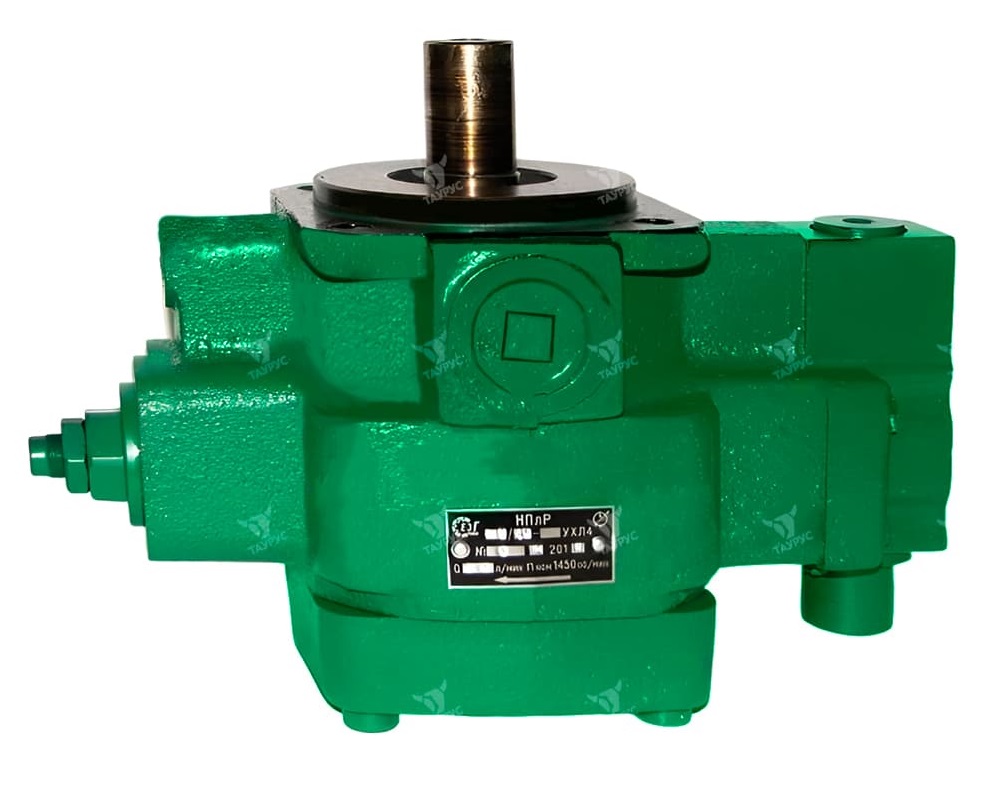

 Пластинчатый насос регулируемый НПлР-20/6,3
|
Пластинчатые насосы НПлР регулируемые предназначены для нагнетания рабочей гидравлической жидкости в узлах и механизмах машин, в которых требуется регулируемая по величине подача.
Насосы НПлР обеспечивают изменение подачи минерального масла от номинальной до нуля при достижении в системе давления, равного давлению настройки клапана. Настройка клапана регулятора давления механическая. Предусмотрено механическое изменение рабочего объема для уменьшения величины номинальной подачи. Насосы выпускаются в исполнениях по давлению 6,3 МПа и 16 МПа. Частота вращения 1450 об/мин, направление вращения правое (по часовой стрелке со стороны привода)
Особенности насосов регулируемых НПлР:
- привод насоса - через упругую муфту;
- допуск соосности осей - не более 0,1 мм;
- радиальные и осевые нагрузки на вал насоса со стороны привода недопустимы;
- направление вращения - правое (указано стрелкой на фирменной табличке);
- скорость масла во всасывающей линии < 0,5 м/с;
- тонкость фильтрации масла не хуже 25 мкм;
- с целью повышения ресурса предпочтительны фильтры с тонкостью фильтрации 10 мкм;
- пуск насоса рекомендуется при минимальной нагрузке.
|
Для защиты от перегрузки в напорной линии должен устанавливаться предохранительный клапан; при этом необходимо следить, чтобы давление настройки клапана было выше давления настройки регулятора насоса на 0,7... 1 МПа во избежание больших потерь мощности. Перед первым пуском в насос необходимо залить масло (пуск сухого насоса без масла категорически запрещается), а также ослабить настройку предохранительного клапана (р < 0,5 МПа).
1 Структура условного обозначения
|
НПл
|
|
Р
|
|
20
|
/
|
16
|
|
УХЛ4
|
|
|
|
|
|
|
|
|
|
|
УХЛ4 = климатическое исполнение и категория размещения.
|
|
|
|
Максимальное рабочее давление:
6,3 = 6,3 МПа;
12,5 = 12 МПа;
16 = 16 МПа.
|
|
|
|
Рабочий объём:
20 = 20 см³;
50 = 50 см³;
80 = 80 см³;
125 = 125 см³.
|
|
|
|
Р = регулируемый.
|
|
|
|
|
|
Гидросхема
|
2 Характеристики насосов НПлР
|
Модель насоса
|
НПлР-20/6,3
|
НПлР-20/16
|
НПлР-50/6,3
|
НПлР-50/16
|
НПлР-80/6,3
|
НПлР-80/16
|
НПлР-125/6,3
|
НПлР-125/16
|
НПлР-125/12,5
|
|
Номинальный рабочий объём см³
|
20
|
20
|
50
|
50
|
80
|
80
|
125
|
125
|
125
|
|
Номинальная подача, л/мин
|
26,5
|
24
|
68,5
|
63,5
|
107
|
97
|
172,5
|
152
|
160
|
|
Номинальное давление на выходе, МПа
|
6,3
|
16
|
6,3
|
16
|
6,3
|
16
|
6,3
|
16
|
12,5
|
|
Масса насоса, кг
|
23,5
|
23,5
|
42,8
|
42,8
|
56
|
56
|
98
|
98
|
98
|
|
Направление вращения
|
По часовой стрелке
|
|
Нагрузки на валу
|
Радиальные и осевые нагрузки недопустимы
|
|
Рекомендуемая вязкость
|
23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуска при нулевом давлении: 400 сСт максимум
|
|
Класс чистоты жидкости
|
ISO 19/16 (достигается при тонкости фильтрации 25 мкм и ß ≥ 75)
|
|
Температура жидкости
|
+70º C
|
|
Положение в пространстве
|
Любое
|
3 Характеристики сдвоенных насосов НПлР
|
Модель насоса
|
НПлР 20/16 + НПлР 20/16
|
НПлР 50/16 + НПлР 20/16
|
НПлР 50/16 + НПлР 50/16
|
НПлР 80/16 + НПлР 20/16
|
НПлР 80/16 + НПлР 50/16
|
НПлР 80/16 + НПлР 80/16
|
НПлР 125/16 + НПлР 20/16
|
НПлР 125/16 + НПлР 50/16
|
НПлР 125/16 + НПлР 80/16
|
|
Номинальный рабочий объём см³
|
20 + 20
|
50 + 20
|
50 + 50
|
80 + 20
|
80 + 50
|
80 + 80
|
125 + 20
|
125 + 50
|
125 + 80
|
|
Номинальная подача, л/мин
|
24,0+24,0
|
63,5+24,0
|
63,5+63,5
|
97,0+24,0
|
97,0+63,5
|
97,0+97,0
|
152,0+24,0
|
152,0+63,5
|
152,0+97,0
|
|
Номинальное давление на выходе, МПа
|
16
|
16
|
16
|
16
|
16
|
16
|
16
|
16
|
16
|
|
Масса насоса, кг
|
57
|
76,3
|
95,6
|
89,5
|
108,8
|
122
|
131,5
|
150,8
|
164
|
|
Направление вращения
|
По часовой стрелке
|
|
Нагрузки на валу
|
Радиальные и осевые нагрузки недопустимы
|
|
Рекомендуемая вязкость
|
23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуска при нулевом давлении: 400 сСт максимум
|
|
Класс чистоты жидкости
|
ISO 19/16 (достигается при тонкости фильтрации 25 мкм и ß ≥ 75)
|
|
Температура жидкости
|
+70º C
|
|
Положение в пространстве
|
Любое
|

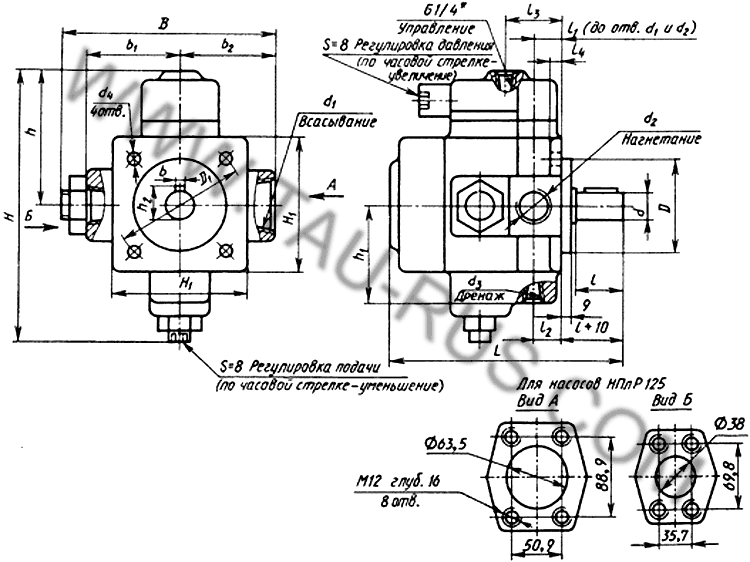

4.1 Присоединительные размеры пластинчатых насосов НПлР
4.2 Таблица размеров (в мм)
|
Типоразмер
|
B
|
B1
|
B2
|
b
|
H
|
H1
|
H2
|
H3
|
h
|
L
|
L1
|
L2
|
L3
|
l
|
l1
|
l2
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
|
НПлР 20/16
|
182
|
99
|
79
|
8
|
280
|
120
|
151
|
100
|
31
|
215
|
28
|
17
|
28
|
100
|
125
|
12
|
100
|
125
|
12
|
G1
|
G1/2
|
G3/8
|
|
НПлР 50/16
|
221
|
115
|
92
|
10
|
335
|
150
|
172
|
77
|
41
|
282
|
36
|
17,5
|
38
|
125
|
160
|
14
|
125
|
160
|
14
|
G1 1/2
|
G1
|
G3/8
|
|
НПлР 80/16
|
237
|
123
|
104
|
10
|
351
|
180
|
184
|
108
|
41
|
289
|
43
|
33
|
38
|
160
|
200
|
18
|
160
|
200
|
18
|
G1 1/2
|
G1 1/4
|
G1/2
|
|
НПлР 125/16
|
275
|
130
|
118
|
14
|
465
|
230
|
252
|
156
|
53,5
|
376
|
57
|
39
|
50
|
200
|
250
|
22
|
200
|
250
|
22
|
вид Е
|
вид А
|
G1
|
Пример условного обозначения при заказе насоса пластинчатого регулируемого с номинальным рабочим объёмом 50 см³ и с номинальным рабочим давлением 16 МПа:
Насос НПлР 50/16.
