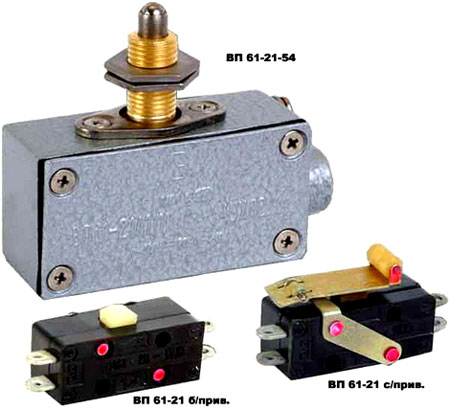

Описание путевых выключателей ВП61; ВП63; ВП64
Выключатели путевые ВП61... (двухполюсные и однополюсны с общей внешней точкой электрической схемы, контактный элемент двойного разрыва с четырьмя выводами на два направления) и ВП64... (двухполюсные с общей внешней точкой электрической схемы, контактный элемент одиночного разрыва с тремя выводами на два направления) предназначены для коммутации электрических цепей управления под воздействием управляющих упоров. Выключатели путевые ВП61, ВП63, ВП64 устанавливаются на подвижных неподвижных частях стационарных установок и встраиваются в комплектные устройства. Выключатели путевые серии ВП61 соответствуют требованиям: ГОСТ 12434, ТУ 3428-004-00213664-2004.
Условия эксплуатации:
- номинальные значения климатических факторов: по ГОСТ 15543.1-89 и ГОСТ 15150-69;
- высота над уровнем моря: не более 4300 м;
- температура окружающей среды: для У2 от -40 до +40 °С, для Т2 от -10 до +45 °С, для УХЛ3 от -40 до +80 °С, для ТЗ от -10 до +45 °С;
- относительная влажность: для У2 при температуре +20 °С - 80%, для Т2 при +27 °С - 90%, для УХЛ3 при +20 °С - 80%, для ТЗ при +27 °С - 80%;
- тип атмосферы: II по ГОСТ 15150-69;
рабочее положение в пространстве: любое;
В части коррозионной активности атмосферы группа эксплуатации металлических деталей по ГОСТ 15150-69:3 - для климатических исполнений У, УХЛ; 1 - для климатического исполнения Т;
Действие механических факторов внешней среды соответствует группам условий эксплуатации по ГОСТ 17516.1-90E.
По ударным нагрузкам микровыключатели соответствуют 1-й степени жесткости по ГОСТ 12.57.406-81.
Идентификационный код и параметры путевых выключателей ВП61..., ВП63... ВП64...
Структура условного обозначения
| 1 | 2 | - | 3 | 4 | 5 | 6 | 7 | 8 |
| ВП | 61 | 111 | 11 | 2 | 00 | УХЛ | 2 |
| 1 | Тип устройства | ВП - выключатель путевой |
| 2 | Исполнение | 61 - двухполюсные и однополюсны с общей внешней точкой электрической схемы, контактный элемент двойного разрыва с четырьмя выводами на два направления 64 - двухполюсные с общей внешней точкой электрической схемы, контактный элемент одиночного разрыва с тремя выводами на два направления |
| 3 | Серия | 111 |
| 4 | Виды привода | 11 - толкатель 12- толкатель с увеличенным дополнительным ходом 17 - рычаг с роликом |
| 5 | Способ крепления | 1 - фронтальное крепление на панели 2 - базовое крепление на панели |
| 6 | Степень защиты по ГОСТ 14255-69 | 00 - IP00 40 - IP40 54 - IP54 |
| 7 | Виды климатических исполнений, ГОСТ 15150 | УХЛ, Т |
| 8 | Категория размещения, ГОСТ 15150 | 2 3 |
Характеристики
|
   |
   | Пост. ток | Перем. ток |
|

			24; 27; 110; 220 |

			24; 40; 110; 220; 380 | ||
| Ток номинальный тепловой | А | 10 | |
| Ток наименьший рабочий | А | 0,05 | |
| Коммутационная износостойкость микровыключателей при скорости перемещения управляющего упора (0,005±0,0003) м*с1, частоте включений 1200 циклов включений - отключений в час и продолжительности включений (ПВ) 40; 60%, циклов, не менее: |
 10*106

 | ||
| Сечение проводника, подсоединяемого к контактному зажиму: |
   |

			одного: 1-2,5 | |
Примечание: серия ВП61-111-00.2 с "1"-прямым порядком замыкания контактов, "11"- двухполюсной (контактный элемент двойного разрыва с четырьмя выводами на два направления), "2"-пайкой крепления проводов.

	Примеры расшифровки условного обозначения путевых переключателей:

	ВП61-111 11.2-00 - Привод "11"- толкатель, "2"-базовое крепление на панели, "00"- степень защиты IP00.

	ВП61-111 17.2-00 - Привод "17"- рычаг с роликом, "2"-базовое крепление на панели, "00"- степень защиты IP00.

	ВП61-111 12.1-54 - Привод "12"- толкатель с увеличенным дополнительным ходом, "1"-фронтальное крепление на панели, "00"- степень защиты IP54.
